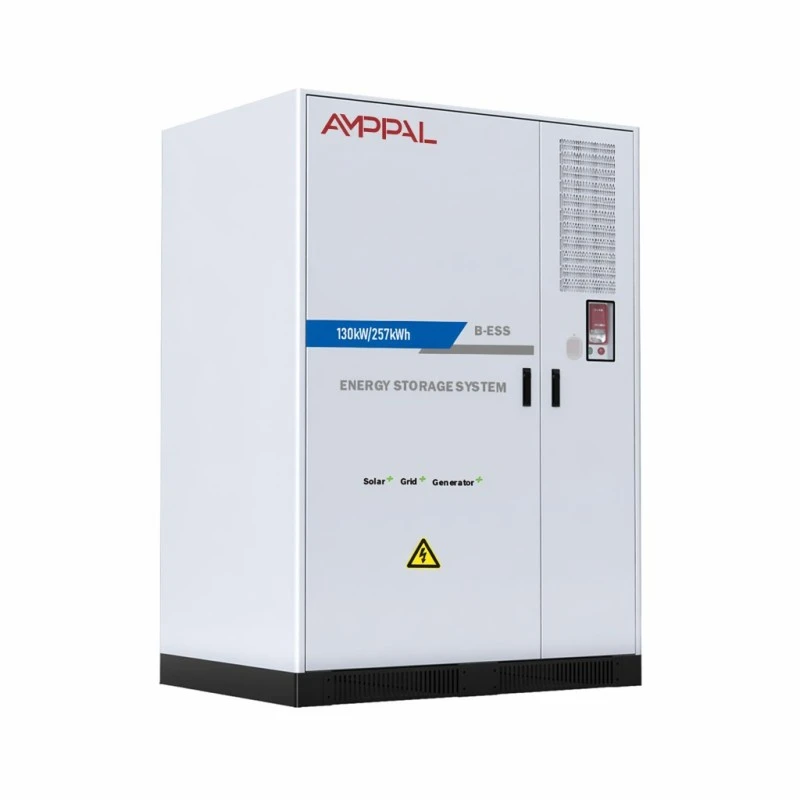

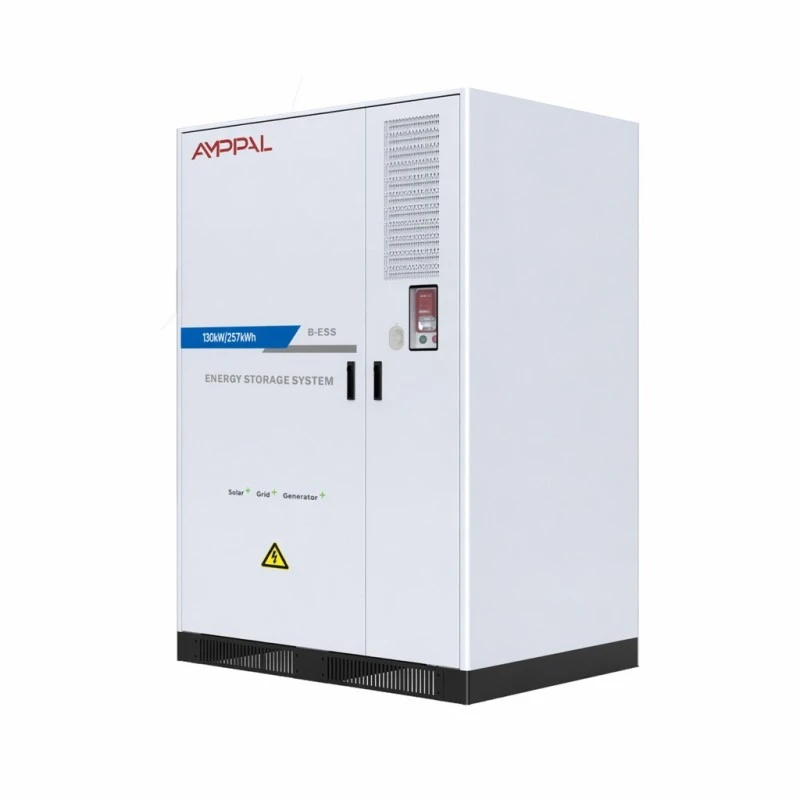

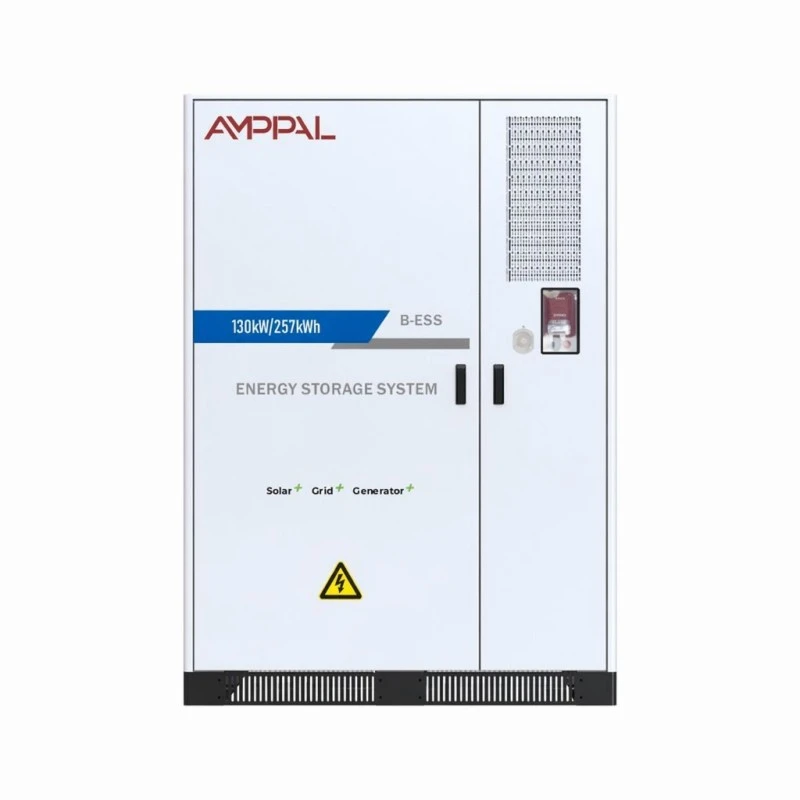

工場エネルギー管理用130kW産業用蓄電池エネルギー貯蔵システム

このシステムの目的

ほとんどの商用電気料金には、消費したエネルギー料金と、請求期間中の最も高い 30 分の電力使用量によって設定されるデマンド料金という 2 つの別個の料金が含まれます。 7 月のある午後の天気が悪いと、その月全体のデマンド料金が設定される可能性があります。それが、この工場エネルギー管理用の 130kW 産業用バッテリー エネルギー貯蔵システムが解決するために構築された問題です。

AF 130kW/257kWh キャビネットは、料金が安い場合、または太陽電池アレイが余剰を生産している場合に充電され、負荷が需要の上限に近づくと建物内に放電します。 0.5C では、130kW を約 2 時間供給できます。これは、一般的な産業用ピークウィンドウをカバーするのに十分な長さです。

オングリッドでもオフグリッドでも動作するため、停止時も同じ資産でカバーされます。停電により生産が停止した現場では、2 番目の機能だけで購入が正当化されることがよくあります。

投資回収に影響を与える仕様の選択

1P256S ストリングの LFP 3.2V/314Ah セル: 大判セルは接続数が少ないことを意味し、接続数が少ないということは、8 年間の耐用年数にわたって故障箇所が少ないことを意味します。

0.5℃および 25℃で 8000 サイクルを超え、80% のエネルギー保持率: 稼働日あたり 1 サイクルで公称寿命の 20 年以上となるため、サイクリングが制限要因となることはほとんどありません。

THDi が定格電力で 3% 未満: 建物の他の機器は、バッテリーをホストするために高調波ペナルティを支払いません。

力率は -1 ～ 1 の全範囲で調整可能で、システムが無駄な資産として放置されるのではなく、アイドル時にサイトの力率を修正できます。

PACK レベルとキャビネット レベルの両方で、二重防火 — エアロゾルとパーフルオロヘキサノン — が可能です。保険会社は商業施設に対する二段階の抑制を求めることが増えている。

受動的冷却ではなくインテリジェントな空調: セル温度はストリング全体で均一に保たれます。これが実際に 8000 サイクルに達するかどうかを決定します。

技術仕様

数字が役立つサイト

大量のモーターが始動する製造プラント: 短いピークによって引き起こされる需要料金は、ストレージにとって最も明白な回収ケースです。

午後の HVAC 負荷が高い商業ビル: 安い料金で夜間充電し、冷却のピーク時に放電します。

既存の屋上太陽光発電と輸出制限があるサイト: 余剰発電量を削減したり、低い固定価格で輸出したりするのではなく、余剰発電量を貯蔵します。

ディーゼルバックアップを実行している施設: EMS が PV、バッテリー、発電機を調整し、発電機の稼働時間と燃料消費を削減します。

EV 充電拠点: 充電器のバンクがコストのかかる供給アップグレードを強制しないように、グリッド接続をバッ​​ファリングします。

ピークシェービングの実際の動作方法

EMS はサイトメーターを継続的に監視します。需要のしきい値 (通常は契約容量のすぐ下) を設定すると、測定された負荷がそのしきい値を超えるとシステムが放電します。応答は、モーターの始動や同様の短いピークをキャッチするのに十分な速さです。

充電は日和見ではなく計画的に行われます。コントローラーは料金カレンダーを参照し、オフピーク時間帯にバッテリーを補充するか、太陽光発電アレイが建物の消費量を超えて発電している場合はそれより早くバッテリーを補充します。

オフグリッド モードでは、グリッドに障害が発生した場合、オプションの STS がサイトをバッテリー電源に移行します。標準容量は 240 ～ 500kW で、より大きなユニットも利用可能で、転送は十分に高速であるため、IT 機器と制御システムは再起動せずに稼働状態を維持できます。

安全エンジニアリングと認証

バッテリーパックはCEおよびRoHS認証を取得しています。完全なシステムには、出荷と現場の承認のための UN38.3 および MSDS 文書が含まれています。

2 段階の消火: エアロゾルはパックレベルで作用し、パーフルオロヘキサノンはキャビネットの容積を保護し、2 つの異なる故障スケールに対処します。

電気コンパートメントがバッテリーコンパートメントから分離されている IP54 エンクロージャなので、一方の熱事象が他方に伝播することはありません。

すべてのパックは容量に応じてグレード分けされ、組み立て前に内部抵抗が調整されます。 256 シリーズ ストリング内のセルの不一致は、早期の容量損失の典型的な原因です。

絶縁および誘電テストは組み立てられたシステムの 100% に対して実行され、結果はシリアル番号と比較して記録されます。

動作範囲は 0°C ～ +50°C、湿度 95% まで結露なしで検証されています。

楽清工場での製造手順

1. セルの摂取 — すべてのバッチがサンプリングされ、サプライヤーの宣言値に対する容量と内部抵抗が調べられます。

2. セルのグレーディングとマッチング — 各文字列が狭いパフォーマンス帯域から構築されるようにセルがソートされます。

3. パックアセンブリ – バスバー溶接、BMS 配線、およびパックレベルの絶縁テスト。

4. キャビネットの製造 - 板金を切断、成形、溶接し、前処理して粉体塗装します。

5. 統合 — パック、PCS、空調、消火器、EMS がキャビネットに取り付けられ、配線されます。

6. 試運転テスト — 0.5C での完全充電と放電、セルレベルの温度と電圧の記録。

7. グリッド シミュレーション — プログラム可能な AC 電源に対してオングリッドおよびオフグリッド転送を検証します。

8. 梱包 — キャビネットは強化パレットに固定され、衝撃インジケーターが取り付けられ、海上輸送用に木箱に詰められます。

130kW/257kWhは適切なサイズですか?

サイズは建築面積ではなく、負荷プロファイルに従います。 12 か月分の 30 分ごとのメーター データを取得し、ピークの形状、つまりベースラインをどれくらい上回っているか、どのくらいの期間続いているかを確認します。 130kW/257kWh システムは、最大約 2 時間続く最大 130kW のピークをカバーします。

ピークが短くても高い場合 (たとえば、20 分間で 250kW) には、より多くの電力とより少ないエネルギーが必要であり、別の構成の方が適しています。一日中稼働させた場合、このシステムは早期に放電し、午後には露出した状態になります。

料金についても正直に言ってください。デマンド料金が低いか存在しない場合、ピークカットだけでは妥当な期間内に回収できることはほとんどありません。その場合、ビジネスケースはバックアップ価値または太陽光発電の自家消費から導き出す必要があり、コミットする前にそれを確立したいと考えています。

他のサプライヤーと比較するもの

記載されている保持閾値を使用して、0.5C でのサイクル寿命を尋ねます。温度、速度、保持率のないサイクル数値には意味がありません。

キャビネットレベルだけでなく、パックレベルでどのような防火対策が含まれているかを尋ねてください。多くの引用は 1 つだけをカバーしています。

記載されている効率がシステム レベルでの往復なのか、それとも DC 側のみなのかを確認してください。システム全体で測定すると、0.5C で最大 88% でした。

EMS と既存の PV インバータおよび発電機との統合について質問してください。互換性のない EMS を後から改造すると、コントローラ自体よりも費用がかかります。

商業条件: 標準構成の場合、生産は 25 ～ 35 営業日、5 年間の保証があり、注文に応じて拡張カバーも利用可能です。

2800kg キャビネットの発送

キャビネットの寸法は 1550 × 1268.5 × 2185 mm、重量は 2800 kg であるため、フォークリフトまたはクレーンがアクセスできる吊り上げポイントを備えた強化鋼フレームのパレットに単一ユニットとして出荷されます。

2 つのキャビネットは 20 フィートのコンテナに適合します。支柱に応じて、高さ 40 フィートの立方体に 5 ～ 6 個が収まります。バッテリーは海上輸送では UN3480 危険物として分類されます。当社が申告を処理し、UN38.3 テストレポートと MSDS が書類とともに発送されます。

条件はFOB寧波または上海で、CIFも利用可能です。この重量と分類では航空輸送は現実的ではありません。危険物の予約には追加の時間を考慮してください。通常、一般貨物と比較して航行スケジュールに 1 週​​間追加されます。

保証と長期サービス

バッテリーパック、PCS、EMS、温度管理、消火を完全なシステムとしてカバーする 5 年間の保証。

オプションの 4G を使用した CAN、イーサネット、または RS485 経由のリモート監視。セルレベルのデータを読み取り、システム容量に影響を与える前に弱いモジュールを特定できます。

年に一度のサービス訪問をお勧めします: エアフィルターの交換、消火検査、端子のトルクチェック、容量の確認。

交換用パックは在庫があり、5 ～ 7 営業日以内に発送されます。キャビネット全体をオフラインにすることなく、単一の故障したパックを交換できます。

ご注文時に、予想されるサイクリング プロファイルに応じた価格で 8 年または 10 年への延長保証をご利用いただけます。

インストールと操作の間違い

間違い: キャビネットを壁に隙間なく設置します。右: マニュアルの換気クリアランスに従ってください。空冷システムは熱を周囲の空気に放出するため、そのためのスペースが必要です。

間違い: 単月の請求書から需要のしきい値を設定します。右: 12 か月の間隔データを使用します。季節的なピークは事業者を追い詰めます。

間違い: 停電中にバッテリーがサイト全体をカバーすると仮定します。右: 重要な負荷回路のサイズを意図的に決定します。 130kW はかなりの量ですが、無制限ではありません。

間違い: コストを節約するために毎年のフィルター交換をスキップします。右: 空気の流れが制限されるとセルの温度が上昇し、温度の上昇が容量損失への早道となります。

間違い: 洪水の危険がある場所に設置する。右: IP54 は塵や飛沫から保護しますが、水はたまりません。敷地に浸水の履歴がある場合は、台座を上げます。

オペレーターが報告する内容

トルコのブルサにある繊維工場は、2025 年初頭にこれらのシステムの 1 つを、織機のモーター始動による需要料金を管理するために委託しました。同社の電気エンジニアは、最初の請求月全体で需要ピークが約 90kW 低下したと報告し、負荷パターンに合わせてしきい値が正しく設定されるまで EMS の調整に数週間かかったと述べました。

ナイロビの冷蔵倉庫事業者は、ピークカットではなく主にバックアップ目的でこのシステムを購入しました。彼らのフィードバックは現実的でした。以前は数分以内に発電機を起動する必要があった送電網の停止は、今では気づかれずに済みますが、長時間停止した後は、低 SOC 警報のしきい値を上方に調整するよう求められました。

オフィス複合施設内で 2 つのキャビネットを管理しているカザフスタンの商業地主は、予想していなかった隣接する駐車場で聞こえる空調の騒音についてコメントしました。ユニットを変更するのではなく、推奨される音響スクリーン レイアウトを提供しました。

よくある質問

Q：130kWをどのくらいの時間供給できますか？

A: 0.5C でのフル充電から約 2 時間、規定の放電深度で 257kWh が使用可能になります。

Q: グリッドなしでも機能しますか?

A: はい、オプションの STS を使用したオフグリッド モードで可能です。標準転送容量は240～500kWです。より大きいものはカスタマイズ可能です。

Q: 実際の往復効率はどれくらいですか?

A: 変換負荷と補助負荷を含むシステム レベルで測定した 0.5C での最大 88%。

Q: ソーラーから直接充電できますか?

A: はい、EMS を通じて可能です。EMS は、PV、バッテリー、送電網、発電機を調整します。

Q: 電池はどのくらい持続しますか?

A: 0.5C および 25°C で 8000 サイクルを超え、少なくとも 80% の保持率。周囲温度が高くなると、これが短くなります。

Q: どのような認証が得られますか?

A: パック レベルでは CE および RoHS、完全な機器については UN38.3 および MSDS。

Q：どのようなメンテナンスが必要ですか？

A: 年に一度のフィルター交換、消火チェック、トルク検証、容量テスト。キャビネットごとに約半日かかります。

Q: リードタイムはどれくらいですか?

A: 標準構成の場合は 25 ～ 35 営業日です。カスタム EMS 統合または非標準電圧の場合はさらに時間がかかります。
