電気自動車の導入は初期導入段階をはるかに超えており、それに伴い、毎日の信頼できる充電に対する需要が急激に増加しています。最も実用的で広く使用されているオプションには次のようなものがあります。壁掛けAC充電器。これらのデバイスは壁または専用の台座に固定され、安全かつ制御されたスマートな方法で車両の車載充電器に交流を供給します。住宅所有者、職場、アパートの建物、および車両基地にとって、壁に取り付けられた AC 充電器は、より高速な充電、優れた保護、便利なケーブル管理を提供するため、ポータブル充電ケーブルからの大幅なアップグレードとなります。
壁掛けAC充電器は便利なだけではありません。これは、特定の車両、運転パターン、利用可能な電気容量に合わせて最適化できる恒久的な電気設備です。ポータブル EVSE ユニットは使用するプラグによって制限され、多くの場合低電流で充電されますが、適切に設置された壁ユニットはモデルに応じて最大 22 kW を供給できます。さらに、壁掛けユニットは常に準備ができており、固定場所に取り付けられており、多くの場合、スケジュールされた充電、エネルギー監視、負荷分散などのスマート機能が含まれています。 AMPPAL は、ユーザーにパフォーマンス、耐久性、使いやすさのバランスを提供するために、このカテゴリに多額の投資を行ってきました。
これらの充電器は取り付けられているため、床にケーブルが乱雑にならず、つまずく危険が軽減されます。また、充電プラグや電子機器を偶発的な損傷、天候、不正使用から保護します。複数の EV を所有する家庭や小規模な商業駐車場では、壁掛け AC 充電器が効率的な充電ルーチンの基礎となります。

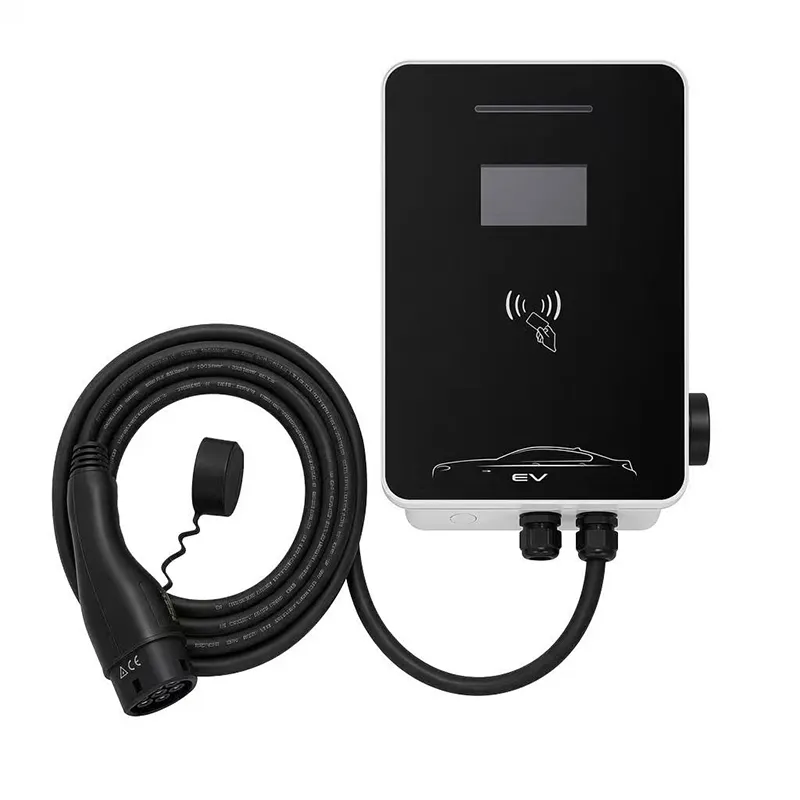

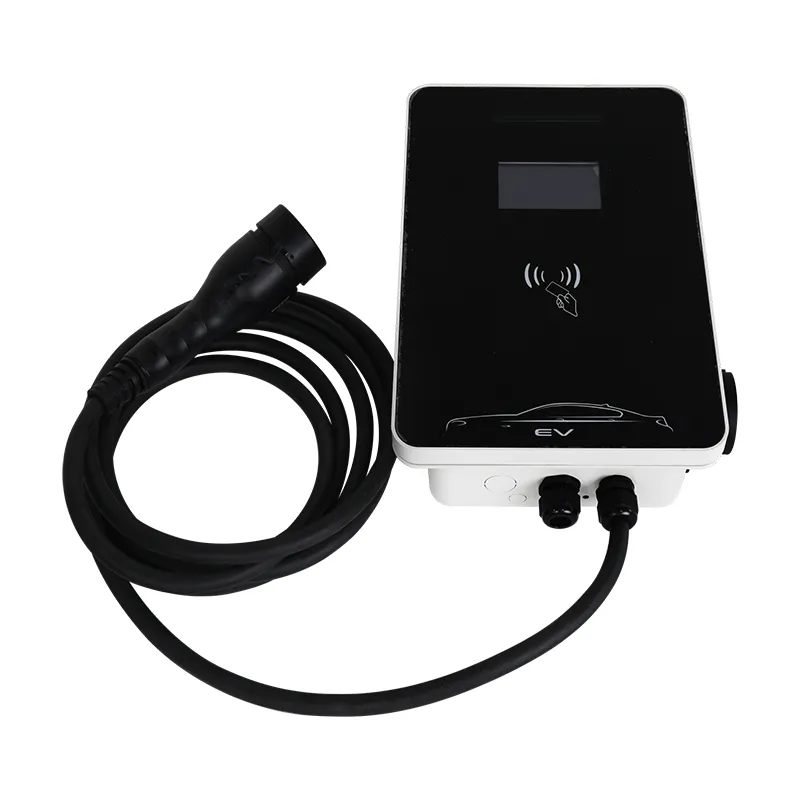

AMPPAL は現在、さまざまな電力要件と設置シナリオに対応する 3 つの主要な壁掛け AC 充電器モデルを提供しています。 AMPPAL HomeCharge 7 は、単相電源での住宅用に設計されています。 AMPPAL ProCharge 11 は単相と三相の両方の設置をサポートしているため、家庭や小規模商業施設向けの柔軟なオプションになります。 AMPPAL CommercialCharge 22 は、職場、車両、公共駐車場など、より高速な AC 充電が必要な場所向けの三相ユニットです。すべてのモデルは、同じコア安全プラットフォーム、エンクロージャ設計言語、スマート接続機能を共有しています。
| パラメータ | ホームチャージ7 | プロチャージ11 | コマーシャルチャージ 22 |
| 最大出力電力 | 7.2kW | 11kW | 22kW |
| 入力電圧 | 単相AC230V | 単相AC230V / 三相AC400V | 三相AC400V |
| 定格電流 | 32A | 16A/32A | 32A |
| コネクタの種類 | タイプ 2 (IEC 62196-2) / タイプ 1 (SAE J1772) | タイプ2 / タイプ1 | タイプ2 / タイプ1 |
| ケーブル長 | 5m / 7.5m | 5m / 7.5m | 5m / 7.5m |
| エンクロージャの定格 | IP65 | IP65 | IP65 |
| 影響評価 | IK10 | IK10 | IK10 |
| 動作温度 | -30℃～+50℃ | -30℃～+50℃ | -30℃～+50℃ |
| コミュニケーション | Wi-Fi、イーサネット、オプションの 4G | Wi-Fi、イーサネット、オプションの 4G | Wi-Fi、イーサネット、4G、OCPP 1.6J |
| ユーザー認証 | アプリ、RFIDカード | アプリ、RFIDカード | アプリ、RFIDカード、OCPPプラットフォーム |
| 保護機能 | OCP、OVP、UVP、地絡、サージ、PEN 故障 | OCP、OVP、UVP、地絡、サージ、PEN 故障 | OCP、OVP、UVP、地絡、サージ、PEN故障、残留電流検出 |
| エネルギー計測 | ±1%の精度を内蔵 | ±1%の精度を内蔵 | ±1%の精度を内蔵 |
| 寸法 (高さ x 幅 x 奥行き) | 345×220×110mm | 345×220×110mm | 380×240×120mm |
| 重さ | 5.2kg | 5.4kg | 6.8kg |
| 認証 | CE、UKCA、RoHS | CE、UKCA、RoHS、REACH | CE、UKCA、RoHS、REACH、FCC |
すべての AMPPAL 壁掛け AC 充電器は、IEC 61851-1 および関連する国内配線規制を満たすように設計されています。車両や設置場所に合わせて、注文時にコネクタの種類とケーブルの長さを正確に選択できます。
壁掛け AC 充電器の充電速度は、充電器の出力電力、車載充電器の最大 AC 充電容量、配電盤からの利用可能な電源という 3 つの変数によって決まります。 230V 単相回路の 7.2 kW 充電器は 32A を消費し、通常は 1 時間あたり 30 ～ 40 キロメートルの航続距離が追加されます。三相 16A 電源で 11 kW の充電器を使用すると、時速約 50 ～ 60 キロメートルが増加します。三相 32A を使用する 22 kW の充電器は、車両の車載充電器がそのレベルをサポートしている場合、時速 120 キロメートルまで追加できます。多くの電気自動車では、AC 充電の上限が 7.2 kW または 11 kW であるため、充電器の定格が高くても、実際の充電率はこれよりも低くなる可能性があります。 AMPPAL では、未使用の容量に対する支払いを避けるために、充電器を車両と電気設備の両方に適合させることをお勧めします。
夜間のほとんどの充電には、7.2 kW または 11 kW の壁掛け AC 充電器で十分です。 22 kW ユニットは、車両が 2 ～ 4 時間しか駐車できず、その間に有意義な補充が必要な商業環境ではより合理的です。 AC 充電は車両の車載充電器に依存するため、頻繁な DC 急速充電よりもバッテリーに優しく、日常使用に最適です。
壁掛け AC 充電器は、地域の条例およびメーカーの指示に従って、資格のある電気技術者が設置する必要があります。標準的な設置プロセスには、堅固な壁へのバックプレートの取り付け、専用回路ブレーカーへの電源ケーブルの接続、電流制限と保護設定の構成が含まれます。充電器は車両が駐車されている場所の近くに配置する必要がありますが、電圧降下を減らすためにケーブルの定格電流と分電盤からの距離を考慮する必要があります。 20 メートルを超える回路の場合、より大きな導体サイズが必要になる場合があります。
AMPPAL 壁掛け AC 充電器には、取り付けテンプレート、壁掛けブラケット、および必要なすべてのハードウェアが付属しています。筐体は配線のために前面から開くため、設置とメンテナンスが簡単です。屋外に設置する場合、電気技師は適切な耐候性ケーブル グランドを使用し、コネクタとケーブルに溜まった水がかからない高さにユニットが取り付けられていることを確認する必要があります。すべてのモデルには、充電器を利用可能な回路容量に合わせるためのロータリー スイッチまたはアプリベースの電流設定が含まれています。
すべての AMPPAL 壁掛け AC 充電器の基礎は安全です。 IP65 エンクロージャはあらゆる方向からの塵や噴流水から保護します。また、IK10 衝撃定格は、ユニットが内部の安全性を損なうことなく重大な機械的衝撃に耐えられることを意味します。充電電子機器は筐体から隔離されており、すべての充電部分は難燃性の絶縁シールドで覆われています。充電器は車両と壁ユニットの間の接続を継続的に監視します。コントロールパイロット信号が遮断された場合、充電は直ちに停止します。内蔵の残留電流検出により、外部 RCD を超えた保護層が追加され、濡れた状態での感電のリスクが軽減されます。
接地システムが TN-C-S である設置の場合、AMPPAL ユニットには PEN 障害検出が含まれています。この安全機能は、保護アースと中性線が損傷した場合に充電を切断し、車体が充電されるのを防ぎます。過電圧および不足電圧保護はグリッドの変動を防ぎ、サージ保護は雷による過渡現象から充電器を保護します。これらの機能を組み合わせることで、AMPPAL 壁掛け AC 充電器は、住宅、商業、公共の環境での屋内と屋外の両方での使用に適しています。
最新の壁掛け AC 充電器には、単に電力を供給する以上の役割が期待されています。 AMPPAL は、完全なスマート充電プラットフォームをハードウェアに統合しました。各ユニットはローカル Wi-Fi ネットワークまたは有線イーサネットに接続でき、信頼性の高いインターネット アクセスがない場所ではオプションの 4G 接続を利用できます。 AMPPAL モバイル アプリを通じて、ユーザーは充電セッションの開始と停止、リアルタイムの消費電力の表示、充電スケジュールの設定、累積エネルギー使用量の監視を行うことができます。このアプリは 1 つのアカウントで複数の充電器もサポートしているため、EV を 2 台所有する家庭や、複数の駐車スペースを管理している中小企業の経営者にとって実用的です。
商用アプリケーションの場合、充電器の OCPP 1.6J 互換性により、中央管理システムとの通信が可能になります。これにより、複数の充電ポイントにわたるリモート監視、料金統合、ユーザー請求、負荷管理が可能になります。ファームウェアは無線でアップグレードできるため、AMPPAL はオンサイト訪問を必要とせずに新しい機能やセキュリティ パッチを追加できます。
壁掛け型AC充電器はさまざまな場所に設置できます。プライベートガレージでは、7.2 kW または 11 kW のユニットが夜間の充電ニーズに対応し、充電ケーブルをきれいに保管できます。カーポートや私道では、RFID アクセスを備えた屋外定格ユニットが不正使用を防ぎます。アパートの建物では、複数の AMPPAL ユニットを動的負荷管理にリンクして、建物の主電源に過負荷をかけることなく居住者にサービスを提供できます。職場では、従業員は日中に電源を入れることができ、スマート スケジュール機能により、充電を太陽光発電やオフピーク料金に合わせることができます。フリート拠点の場合、壁に取り付けられた AC 充電器は、配送用バンやサービス車両にコスト効率の高い夜間充電を提供し、公共の DC 急速充電インフラへの依存を軽減します。
Q: 壁掛け AC 充電器とは何ですか?また、どのように機能しますか?
A: 壁掛け型 AC 充電器は、壁または台座に取り付けられる固定式の電気自動車充電ステーションです。建物の電源から交流を取り出し、充電ケーブルを介して車両と通信し、車両の車載充電器に AC 電力を安全に供給します。次に、車載充電器がその AC 電力を直流に変換して、高電圧バッテリーを充電します。 AMPPAL 壁掛け AC 充電器は、IEC 61851 コントロール パイロット規格に準拠しており、接続を常に監視し、車両の要求と充電器の容量に応じて充電電流を調整します。この設計により、固定壁ユニットはポータブル充電ケーブルよりも安全で強力になります。
Q: 壁掛け AC 充電器で電気自動車を充電するにはどれくらい時間がかかりますか?
A: 充電時間は、充電器の出力、車載充電器、バッテリーのサイズ、現在の充電状態によって異なります。一般的な目安として、7.2 kW の充電器は 1 時間あたり約 7.2 kWh を供給できます。車両に 60 kWh の使用可能なバッテリーが搭載されている場合、空の状態から完全に充電するには約 8 ～ 9 時間かかります。車両が 22 kW AC 充電をサポートしている場合、11 kW の充電器を使用すると所要時間はおよそ 5.5 ～ 6 時間に短縮され、22 kW の充電器を使用すると 3 時間未満に短縮できます。ほとんどのドライバーは空の状態から充電しないため、壁に取り付けられた AC 充電器を使用した実際のセッションの方が短いことがよくあります。 AMPPAL では、車両の最大 AC 充電速度と利用可能な電気容量に基づいて充電器のサイズを決定することをお勧めします。
Q: 壁掛けAC充電器は屋外に設置できますか?
A: はい、すべての AMPPAL 壁掛け AC 充電器は IP65 保護等級を備えており、防塵性があり、あらゆる方向からの噴流水から保護されていることを意味します。また、IK10 耐衝撃性評価も備えており、-30°C ～ +50°C の温度で動作できます。屋外に設置するには、専用の耐候性電源、適切なケーブルグランド、および適切な取り付け面が必要です。充電器は、コネクタが直接の滞留水から保護され、ケーブルがつまずく危険を生じないように配置する必要があります。資格のある電気技術者が現場を検査し、地域の規制に従ってユニットを設置する必要があります。
Q: AMPPAL 壁掛け AC 充電器にはどのような電源が必要ですか?
A: 7.2 kW の充電器には通常、定格 32 A の 230 V 単相電源が必要です。 11 kW の充電器は通常、16 A で 400 V 三相電源を使用しますが、一部の単相設置ではより低い電流向けに構成できます。 22 kW の充電器には、32 A の 400 V 三相電源が必要です。電気パネルには正しい定格の専用回路ブレーカーが必要であり、配線は連続負荷に対応できるサイズでなければなりません。 AMPPAL ユニットには調整可能な電流設定があるため、既存の電源が制限されている場合は、充電器をより低い電力レベルに設定して、パネルの過負荷を回避できます。動的負荷分散を使用して、他の家庭の負荷が高い場合に充電電流を自動的に減らすこともできます。
Q: AMPPAL 壁掛け AC 充電器はすべての電気自動車と互換性がありますか?
A: AMPPAL 壁掛け AC 充電器は、タイプ 2 コネクタを介した AC 充電をサポートするすべての電気自動車と互換性があります。タイプ 2 コネクタは、ヨーロッパおよび世界中のほとんどの CCS 装備車両の標準です。タイプ 1 コネクタのバージョンは、一部の古いモデルや輸入モデルなど、SAE J1772 規格を使用する車両で利用できます。充電プロセスは国際標準に準拠しているため、物理コネクタが一致している限り、充電器と車両は適切な電流と電圧を自動的にネゴシエートします。車両の最大 AC 充電速度が充電器の出力より低い場合、充電器は単に低い速度で充電します。
Q: AMPPAL 壁掛け AC 充電器にはどのようなスマートな機能が含まれていますか?
A: AMPPAL 壁掛け AC 充電器には Wi-Fi とイーサネットが内蔵されており、オプションで 4G セルラー接続も利用できます。 AMPPAL アプリを通じて、ユーザーは、より低い電気料金を利用するための充電セッションをスケジュールしたり、リアルタイムの電力を監視したり、長期にわたるエネルギー消費を追跡したり、RFID カードを使用してアクセスを制御したりすることができます。商用モデルは OCPP 1.6J をサポートしており、請求、リモート診断、負荷管理のためにサードパーティの充電管理プラットフォームに統合できます。充電器のファームウェアは無線で更新でき、ユーザー データを保護するためにすべての通信が暗号化されます。
Q: AMPPAL 壁掛け AC 充電器にはどのような安全保護が組み込まれていますか?
A: AMPPAL 壁掛け AC 充電器には複数の保護層が含まれています。過電流保護により、充電器が回路が処理できる以上の電流が流れるのを防ぎます。過電圧および不足電圧保護により、グリッドの異常を防ぎます。地絡検出と残留電流検出により感電を防止します。サージ保護は、電子機器を電圧スパイクから保護します。充電器が過熱すると、温度センサーが出力を低下させます。 TN-C-S 接地システムの場合、保護アースと中性線が失われると、PEN 故障検出により充電が切断されます。 IP65 エンクロージャは塵や水に対する保護を強化し、IK10 定格により衝撃から保護します。これらの機能が連携して、屋内でも屋外でも充電器を安全に使用できるようになります。
Q: 複数の壁に取り付けられた AC 充電器を 1 か所で管理できますか?
A: はい、複数の AMPPAL 壁掛け AC 充電器をグループ化し、ネットワークとして管理できます。 2 台の EV がある家庭では、両方の充電器を 1 つの AMPPAL アプリ アカウントから制御できます。商用または複数ユニットの住宅環境では、OCPP 1.6J により、中央管理システムが各ユニットを監視し、異なるアクセス レベルを設定し、リモート リセットを実行できるようになります。複数の充電器にわたる負荷管理により、合計電流がサイトの利用可能な供給量を超えることを防ぎます。これは、複数の車両を同時に充電する必要があるアパートの建物、職場、車両基地で特に価値があります。
Q: 壁掛け AC 充電器は DC 急速充電器とどう違うのですか?
A: 壁に取り付けられた AC 充電器は、車両の車載充電器に交流を供給し、バッテリーの直流に変換します。 AC 充電器は通常、3.7 kW ～ 22 kW の電力レベルで動作するため、数時間にわたる充電に適しています。 DC 急速充電器は車両の車載充電器をバイパスし、多くの場合 50 kW ～ 350 kW のはるかに高い電力で直流を供給し、互換性のある車両の場合 20 ～ 40 分で 80% の充電を可能にします。 AC 壁掛けユニットは、購入、設置、運用にかかる費用が大幅に安くなり、頻繁に充電する際のバッテリーへの負担も軽減されます。家庭や職場で日常的に使用する場合、ほとんどの場合、壁に取り付けられた AC 充電器がより実用的で経済的な選択肢となります。
Q: AMPPAL 壁掛け AC 充電器にはどのようなメンテナンスが必要ですか?
A: メンテナンスの必要性は最小限です。充電器は、ケーブル、コネクタ、および筐体に目に見える損傷がないか定期的に検査する必要があります。コネクタピンは清潔で乾燥した状態に保ち、ケーブルは使用しないときは一体型フックに保管してください。電気パネルの外部 RCD または RCBO は、地域の規制に従って、通常は 6 か月ごとにテストする必要があります。 AMPPAL は、過酷な環境で稼働する商業施設またはユニットに対して、年に 1 回専門的な検査を受けることを推奨します。ファームウェアのアップデートはアプリまたは OCPP プラットフォームを通じてリモートで配信されるため、通常は物理的なサービスは必要ありません。
