商業および太陽光発電用途向けの 20 ～ 50kW オールインワン バッテリー エネルギー貯蔵システム

3 つの調達リストの代わりに 1 つのキャビネットを使用

太陽光発電とストレージのプロジェクトは、通常、PV インバーター、バッテリー ラック、および両方に対応するコントローラーの 3 つのベンダーを意味します。それぞれに独自の保証、独自の試運転エンジニア、およびシステムのパフォーマンスが低下した場合の独自の責任追及があります。この 20 ～ 50kW の商業用および太陽光発電用オールインワン バッテリー エネルギー貯蔵システムは、3 つすべてを 1 つの製品にまとめたものです。

インバーター段は、2/4 MPPT トラッカー全体で屋上アレイ (30kW モデルでは 39kW、50kW モデルでは 65kW) から最大 26kW の DC を受け入れるため、別個のハイブリッド インバーターや追加のストリング ボックスを使用せずに、バッテリーは太陽光から充電されます。

内部には、5 つの 10.24kWh パックから構築された 51.2kWh LFP バッテリーに加えて、同じ画面から自己消費、使用時間のシフト、およびグリッド バックアップを実行するローカル制御ロジックが搭載されています。太陽光発電の自家利用と停電補償のみを必要とするサイトの場合、これが注文から輸出までの最短パスです。

太陽光入力定格が重要な理由

20kW モデルの最大 26kW の PV 入力により、アレイはインバータ定格を超えます。 MPPT は日中の利回りをクリップするのではなく、余剰を固定します。

2/4 MPPT 方法: 標準で 2 つのトラッカー、屋根が異なる方位に面する 4 つのトラッカー - 一方の日陰の側がもう一方の影を失速させることはありません。

定格グリッド電圧は 380V AC で、50/60Hz ±5Hz の許容差があるため、同じキャビネットが工場出荷時のバリエーションなしで 50Hz と 60Hz の市場に対応します。

97% の最大効率と 90% の放電深度では、変換時に失われることなく、より多くの太陽光発電キロワット時が負荷に到達します。

CAN/RS485/WiFi を介した通信は、別のゲートウェイを購入することなく、ローカル監視、インバータ ハンドシェイク、リモート読み出しをカバーします。

AC ボトムエントリー、三相 4 線 (3L+N+PE) は、台座内部のケーブル配線を維持し、主配電盤までの配線を短縮します。

技術仕様

20 ～ 50kW のキャビネットが維持できる場所

屋上太陽光発電と午後の生産ピークを備えた小規模工場: 20kW/51.2kWh モデルは、20kW の需要急増を約 2 時間半カバーします。

ホテルやゲストハウスでは、使用時間料金に基づいてエアコンを稼働しています。夜間に充電し、冷却窓から放電します。

断続的なグリッド品質の農産物加工現場 - キャビネットは、外部 EMS ソフトウェアなしでローカル制御で電圧低下を乗り越えます。

スペースをリースする小売チェーンとワークショップ: 1 つのキャビネットには専用のバッテリー ルームは必要なく、平らなコンクリート パッドとケーブル アクセスだけが必要です。

充電負荷が適度な EV 前庭: 変圧器をアップグレードせずに、弱い送電網接続から 2 ～ 4 台の低速充電器をバッファします。

ハイブリッド トポロジの 1 日の動作方法

朝、MPPT トラッカーが最初に太陽光を建物負荷に供給します。余剰分は、プログラムされた SOC 上限 (料金プランに応じて通常 90 ～ 100%) に達するまでバッテリーに蓄えられます。

負荷がソーラーとバッテリーを超えると、バス上でネゴシエートする 2 つのボックスではなく、1 つの変換ステージでグリッドがバランスをシームレスにカバーします。

夜間、料金のピーク時間帯にバッテリーが放電し、EMS が系統バックアップ用にフロア SOC を予約します。ローカル コントローラーがスケジュールを保持しているため、インターネット接続が失われた場合でも、シフト ロジックは停止しません。リモート ダッシュボードが停止するだけです。

安全ファイルの内容

防火対策は、PACK レベルでのエアロゾルとキャビネット レベルでのエアロゾルです。これは、熱イベントが開始される可能性のある 2 つの異なる場所を対象とした 2 つの独立した段階です。

LFP 3.2V/100Ah セルはパック レベルで CE および RoHS に準拠しており、完全な機器には税関および保険用の UN38.3 および MSDS 文書が同梱されています。

インテリジェントな空冷により、5 つのパックを狭い温度範囲内に保ちます。ファンの曲線は、一日中フルスピードで動作するのではなく、セル温度に従います。

IP54 エンクロージャは、屋外のキャノピー位置や屋根付きの工場室に適しています。電気ベイはキャビネット内のバッテリーベイから分離されています。

サイクル寿命は、0.5℃および 25℃で少なくとも 80% のエネルギー保持率で 6000 回を超えると記載されています。稼働日あたり 1 サイクルをフルサイクルすると、しきい値に達するまでに約 20 年かかります。

周囲温度ウィンドウは 0°C ～ +50°C、湿度 0 ～ 95%RH、標高 2000m (上記より軽減)。ほとんどの非加熱工場室はその中にあります。

楽清市で850kgのキャビネットがどのように組み立てられるか

1. セルの取り込み — 受け取った LFP セルは、パックの組み立てを開始する前に、容量と内部抵抗についてバッチサンプリングされます。

2. パックの組み立て — 102.4V/10.24kWh のパックは、パック BMS を取り付けた状態で溶接、配線、および絶縁テストが行​​われます。

3. キャビネットの製造 — 鋼板は CNC で切断、曲げ、溶接され、充電製品に使用されるのと同じラインで前処理および粉体塗装されます。

4. インバーターの統合 — PV ステージ、バッテリー DC ステージ、および AC 端子は、ローカル コントローラーと 1 つのバスに配線されています。

5. 防火および熱設備 - エアロゾル発生器、エアダクト、温度センサーが設置され、機能がチェックされます。

6. コミッショニングの実行 — すべてのキャビネットは、パックレベルの電圧と温度が記録され、完全に 0.5C の充電と放電を完了します。

7. グリッド シミュレーション — オングリッドおよびオフグリッドの遷移は、リリース前にプログラム可能な AC 電源に対して検証されます。

8. 梱包 — キャビネットは衝撃インジケーター付きの強化パレットにボルトで固定され、包装され、コンテナへの積み込みの準備が整います。

20、30、50kW から選択

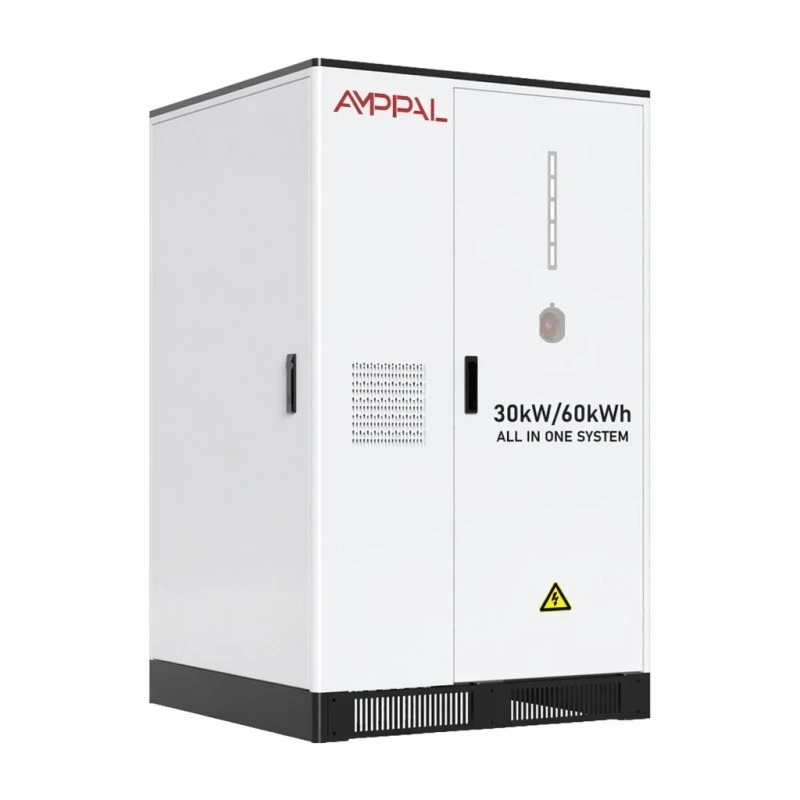

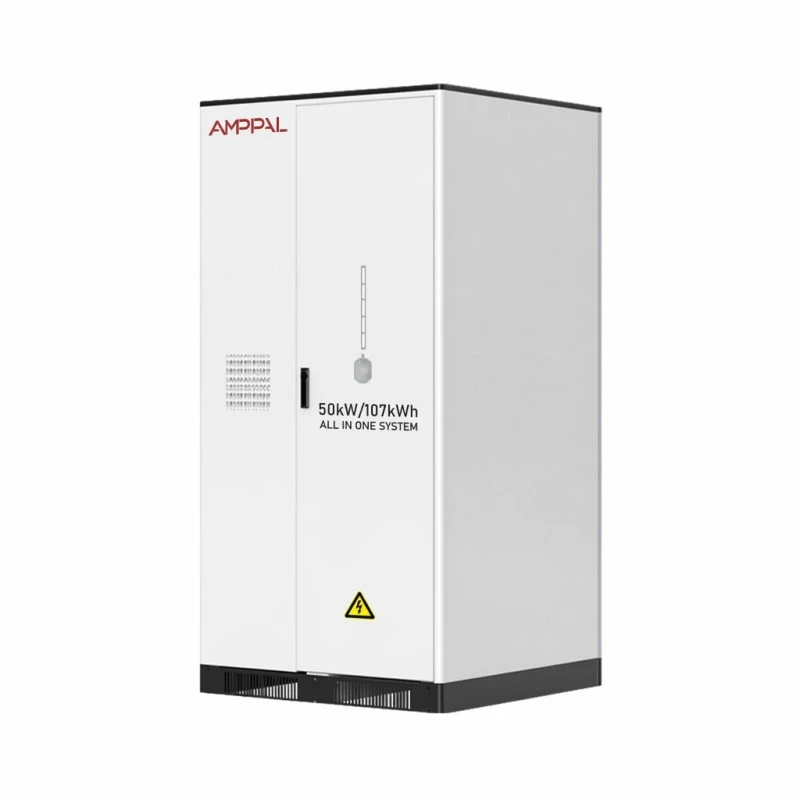

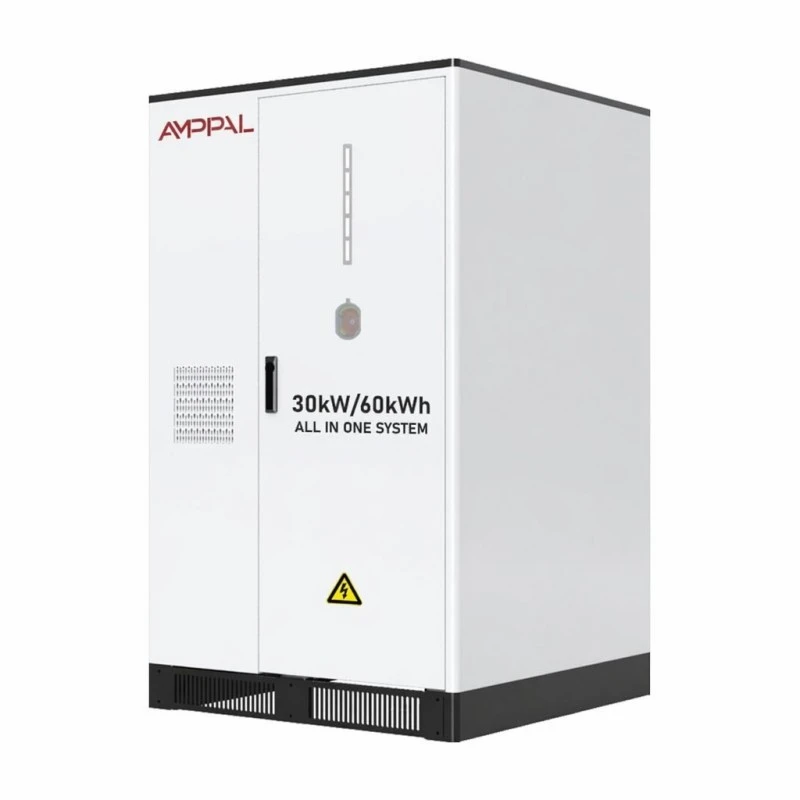

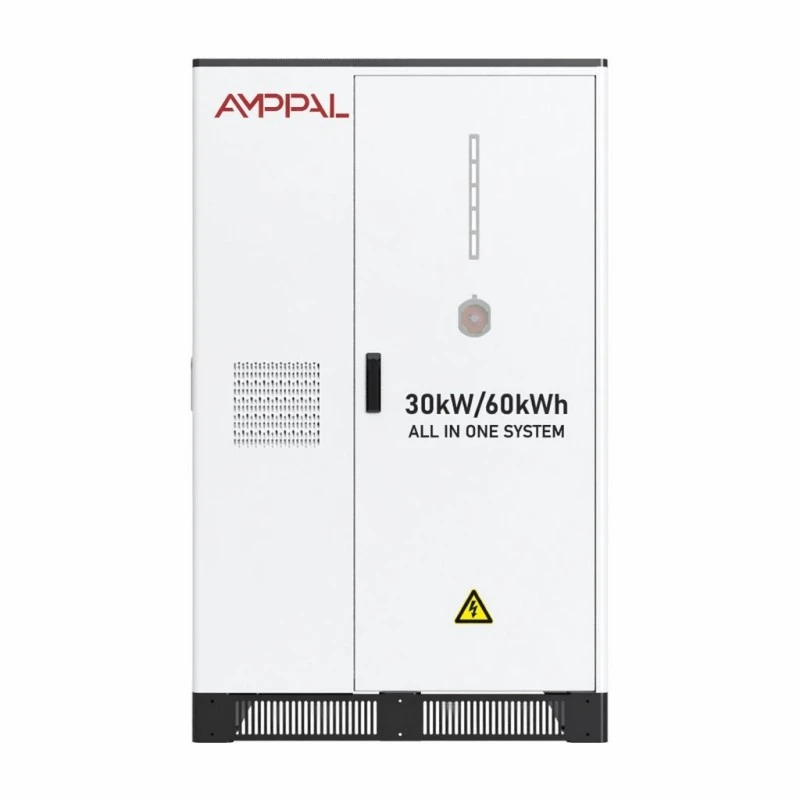

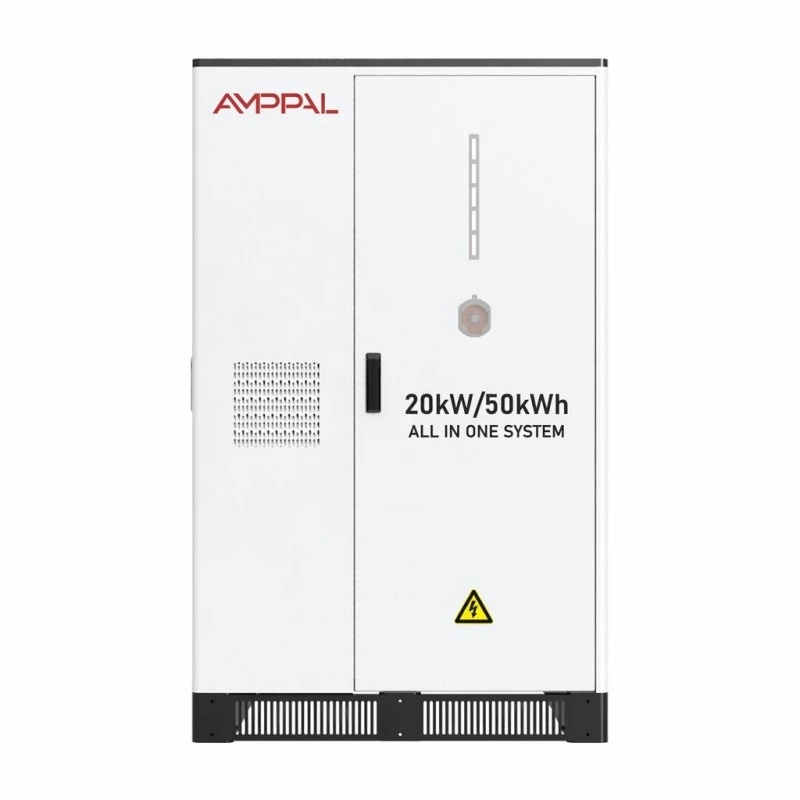

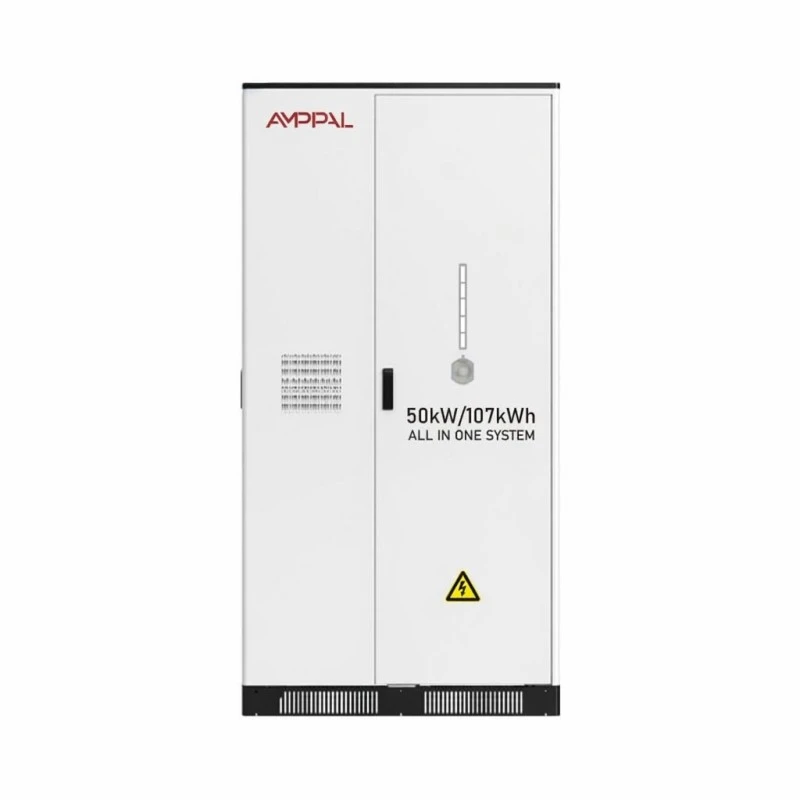

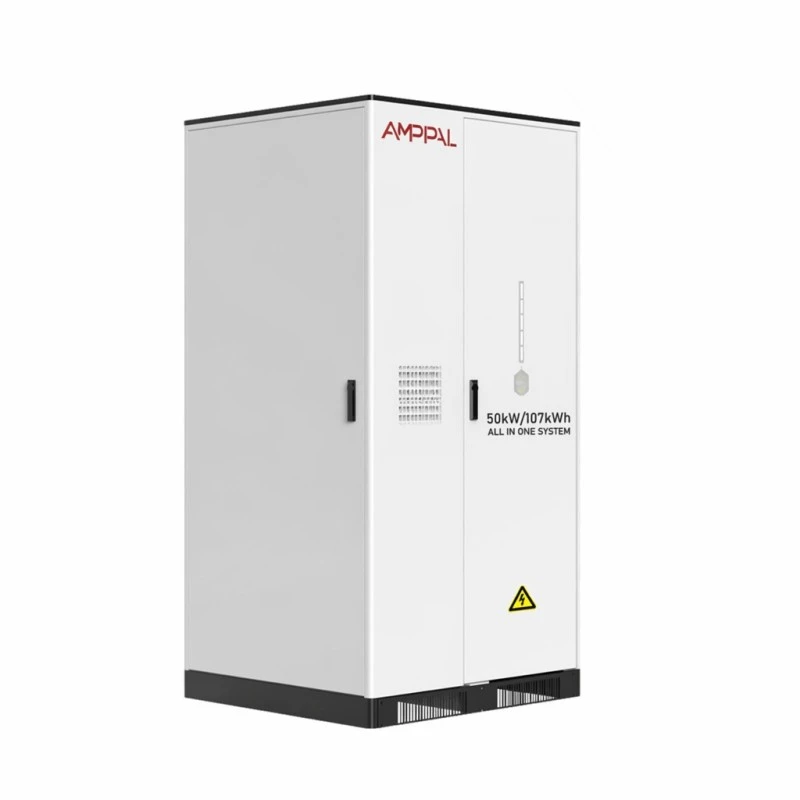

平均ではなく、最悪の場合のインポートにモデルを一致させます。実際に請求額を決定する 30 分の需要を測定します。20kW モデルはバッテリーから最大 20kW、30kW モデルは 30kW、50kW モデルは 50kW の負荷を伝送します。エネルギーはそれぞれ 51.2、61.44、107kWh です。

50kW キャビネットは物理的に異なります (小さい方の 2 つは 1100*1205*2200mm および 1200kg、1000*1106*1640mm および 850kg)。そのため、設置する前にドア幅、床荷重、クレーンへのアクセスを確認してください。

サイトにグリッドのインポートの問題がなく、使用時間の広がりもない場合、このキャビネットは間違った支出である可能性があります。自家消費と関税変更を通じて返済します。これらがなければ、バッテリーは放置された資産になります。ご注文をお受けする前にその旨をお伝えさせていただきます。

サプライヤー間での見積もりの​​比較

見積もられた効率がシステムレベルなのかインバータのみなのかを尋ねます。当社の場合は、補助負荷を含むキャビネット境界で測定した最大 97% です。

防火対策がパック レベルとキャビネット レベルの両方に適用されるかどうかを確認してください。キャビネット エアロゾルを含む見積もりでは、パックのみが保護されません。

MPPT 入力の上限がどのくらいかを尋ねてください。 15kW の PV のみを受け入れる「20kW ハイブリッド」では、後で 2 台目のインバーターを購入する必要があります。

EMS について質問します。ローカル コントローラーはクラウドなしで実行できますか?当社も同様であり、接続が不安定な市場ではこれが重要です。

商用条件: 標準モデルの場合は 25 ～ 35 営業日、キャビネット全体については 5 年間の保証、評価注文の場合は 1 ユニットの MOQ。

一体型キャビネットの発送

20kWおよび30kWモデルは1000*1106*1640mm、重量850～950kgです。 50kWモデルは1100×1205×2200mm、1200kgです。各製品はフォークリフト ポケットを備えた強化鋼製パレットで出荷され、目的地でテールリフト トラックで使用できるように準備されています。

1 ユニットには 20 フィートのコンテナの約 3 分の 1 が必要です。 2 つはブレースで快適にフィットします。バッテリーが取り付けられているため、貨物は UN3480 危険物に分類されます。私たちは UN38.3 レポートと MSDS を準備します。港での危険物の予約に約 1 週間余分に予算を設ける必要があります。

条件は標準として FOB 寧波または上海ですが、ご要望に応じて CIF も利用可能です。単一ユニットの航空貨物の場合、重量とバッテリーのクラスにより不経済になります。海上または陸上輸送が現実的なルートです。

保証、劣化、パック交換

バッテリーだけでなく、パック、インバーターステージ、サーマルファン、ローカルコントローラーなど、キャビネット全体に対する 5 年間の保証。

容量は、通常の 0.5C サイクルで最初の 5 年間にわたって定格エネルギーの少なくとも 80% を保持することが保証されています。それを超える劣化も同じ条件でカバーされます。

パックは交換可能なモジュールです。故障したパックはキャビネット全体を返却することなく数時間で交換され、BMS は再起動時に自動的にバランスを再調整します。

年間サービスには、フィルターの清掃、端子トルクのチェック、ファンの検査、容量検証の実行が含まれます。当社のリモート診断は、弱いパックに最初にフラグを立てることができます。

スペアパックとコントロールボードは在庫に保管されており、5 ～ 7 営業日以内に発送されます。 8 年または 10 年への延長保証の価格は注文時に設定されます。

繰り返されるインストールミス

間違い: 380V 出力が単相機器に直接電力を供給すると仮定します。右: キャビネットは三相です。 L1/L2/L3 全体に負荷を分割し、ローカル コードに従ってニュートラル ボンディングを維持します。

間違い: 木製の床または薄いスクリードに取り付ける。右: 850 ～ 1200kg の重量には、点荷重に耐えられるコンクリート パッドまたは強化床が必要です。

間違い: 完全な出力を期待して、向きが混在した PV 文字列を 1 つのトラッカーに実行します。右: 4 ウェイ MPPT 構成を使用し、各方位角に独自のトラッカーを割り当てます。

間違い: バッテリーを -20°C 未満で保管するか、+50°C を超えて充電します。右: -20°C ～ +60°C の保管温度範囲および 0 ～ 95%RH の動作湿度を尊重してください。

間違い: 底部のケーブル入口を水またはゴミの中に埋めてください。右: 台座を片付けてください — AC 下部エントリー (3L+N+PE) は、グランド領域にアクセスできる状態を維持していることを前提としています。

設置者と所有者の報告内容

バングラデシュのダッカにある衣料品工場は、2025 年初めに 40kWp の屋根の後ろに 30kW のモデルを設置しました。所有者は、ディーゼル発電機の稼働時間が毎日から月に数回に減少したと報告し、設置業者は、統合された MPPT のおかげで、別個の機器に比べて試運転にかかる時間が 1 週間短縮されたと述べました。ただし、金属屋根の倉庫では WiFi アンテナのリードがもっと長ければよかったのにと思いました。

ブルガリアのソフィアにあるスーパーマーケット運営者は、昼夜料金のスプレッドに対抗して 20kW のユニットを稼働させています。施設管理者は、内閣が月々の電気代のおよそ3分の1を支払っていることを確認し、さらに苦情を付け加えた。ファンの音が隣接する保管室で聞こえるため、それを積み込みベイに移動させたという。

ペルーのリマにある鉱山供給基地は、度重なる送電網削減後のバックアップ用に 50kW モデルを購入しました。同社の電気エンジニアは、オン/オフグリッドのハンドオーバーの速度を賞賛しましたが、より大きなローカルアラームを要求しました。パネルの LED だけでは夜勤中に見落としがちでした。

よくある質問

Q: グリッドなしで純粋に太陽光だけで充電できますか?

A: はい、オフグリッド モードでは可能です。 MPPT は、太陽光発電をバッテリーと負荷にルーティングし、グリッドはバックアップのみに使用します。

Q: 20kW モデルの屋根はどれくらいですか?

A: 良好な屋根 20m2 あたり約 4kWp なので、26kW の PV 入力はおよそ 130m2 のパネルに相当します。

Q: 送電網が停止するとどうなりますか?

A: キャビネットは自動的にオフグリッド モードに移行します。 EMS で設定した予備 SOC によって、建物の稼働時間が決まります。

Q: パックの持続時間はどのくらいですか?

A: 0.5C、25°C で 6000 サイクル以上、80% の保持率。稼働日あたり 1 サイクルで約 20 年、よりハードにサイクルするとそれより短くなります。

Q：インバータ単体での交換は可能ですか？

A: はい、インバーターステージとパックは独立したモジュールであり、キャビネットを工場に戻さなくても修理可能です。

Q: 往復効率はどれくらいですか?

A: 放電深度 90% のキャビネットレベルで最大 97% — 10% の DOD 予備量によりサイクル寿命も延長されます。

Q: バッテリールームは必要ですか?

A: いいえ。IP54 と内部消火機能により、工場内または屋根付きの屋外のコンクリートパッド上に設置できます。

Q: リードタイムはどれくらいですか?

A: 標準 20/30/50kW モデルの場合は 25 ～ 35 営業日。カスタム電圧を使用すると時間がかかります。
