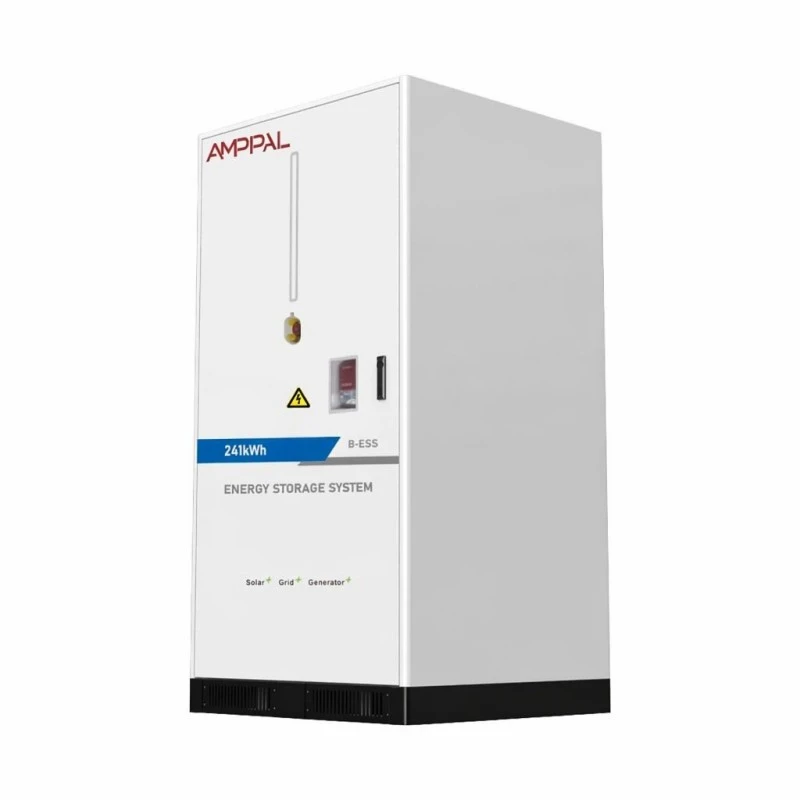

商用マイクログリッド向け225kWh / 241kWhモジュール式バッテリーエネルギー貯蔵システム

バッテリークラスタはストレージシステムではありません

この商用マイクログリッド用の 225kWh / 241kWh モジュール式バッテリー エネルギー貯蔵システムは、インバーターを内蔵せずに出荷されます。 EMS スクリーンもグリッド端子もありません。これは DC 側のバッテリー クラスターであり、その欠如こそがインテグレーターがそれを購入する理由です。

システム インテグレーターまたは EPC は、優先する PCS ブランド、工場全体の EMS、または電力変換段階がすでに契約されているコンテナ プロジェクトを持っていることがよくあります。インバーターを内蔵したバッテリーを購入するということは、使用できない 2 つ目のコンバーターを購入し、工場がすでに行っている統合作業の費用を支払うことを意味します。

225kWh および 241kWh クラスターは、CAN、イーサネット、または RS485 経由のクリーンな DC インターフェイスを提供し、ストレージ資産を独自の電力変換および制御スタックに接続できます。あなたはアーキテクチャを維持します。私たちがエネルギーを供給します。

2 つの構成とその一致点

1P224S で 225kWh、公称 716.8VDC、動作ウィンドウ 604 ～ 806VDC。公称768VDCおよび672〜864VDCの1P240Sで241kWh。

どちらも 51.2V/314Ah パックの LFP 3.2V/314Ah セルを使用しており、225kWh クラスターには 14 個のパック、241kWh クラスターには 15 個のパックがあり、どちらも 0.5CP で 150A の標準電流を定格としています。

604 ～ 806VDC のウィンドウは、600 ～ 800V DC バスを中心に構築された PCS プラットフォームに適しています。 672 ～ 864VDC の範囲は 750 ～ 900V クラスに適合します。プロジェクトを見積もる前に一致させてください。

最大効率は 1 回の充電と 1 回の放電で 0.5C で 88% (補助機器を含む) であるため、往復モデルでは実際のシステム数値が使用されます。

サイクル寿命は、0.5C および 25°C で 8000 回以上、少なくとも 80% のエネルギー保持率と記載されています。これは、条件付きで回収モデルに必要な数値です。

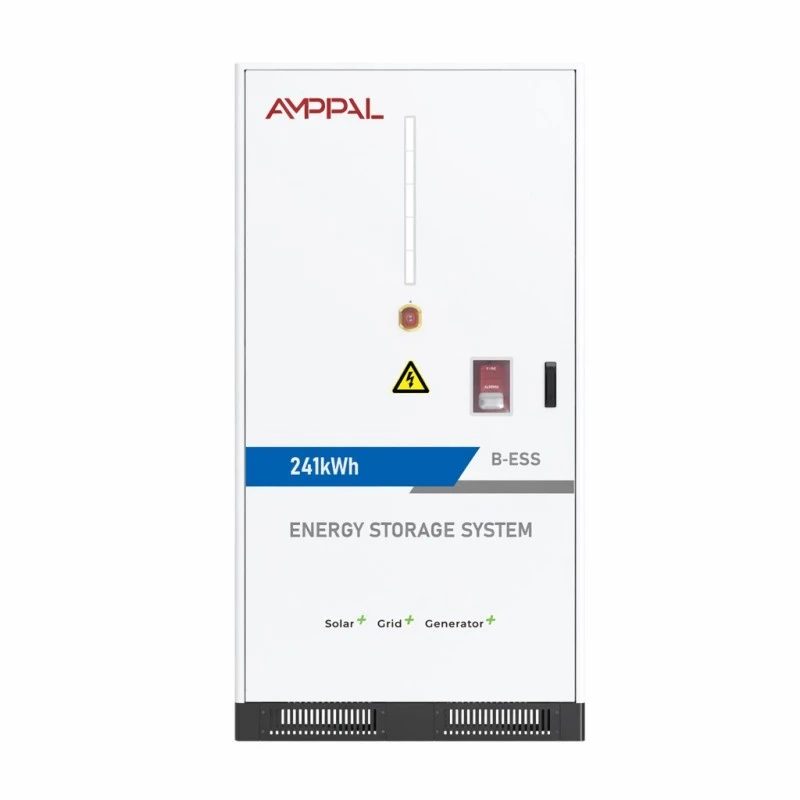

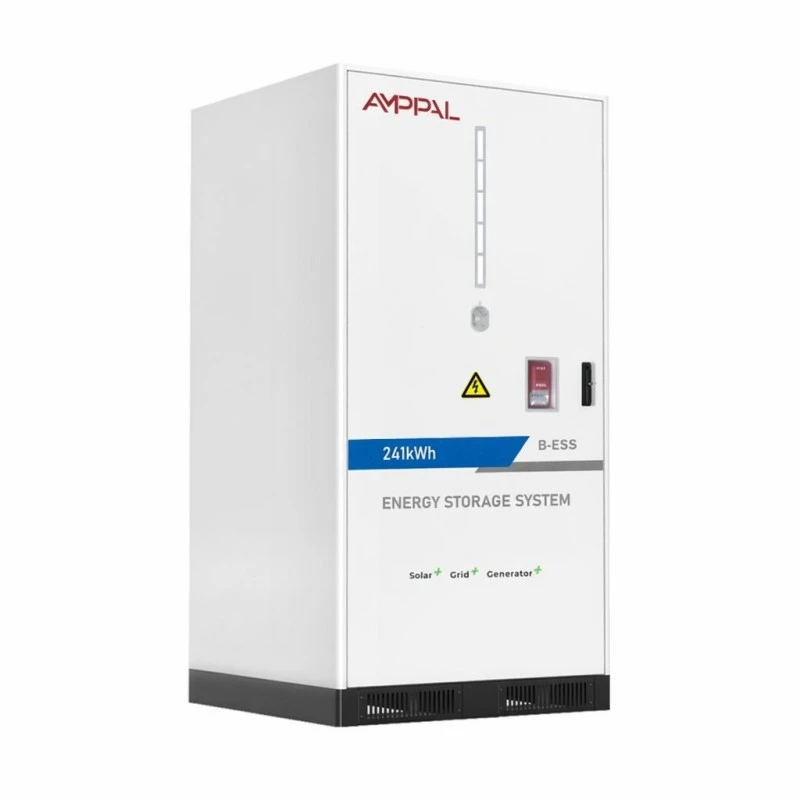

インテリジェントな空冷空調、エアロゾル + パーフルオロヘキサノン防火、IP54、および 1095*1210*2120 mm のキャビネットに 2050kg を両方のバージョンに搭載。

技術仕様

ベア クラスターを購入するのは誰ですか

既存の PCS ラインを持つインテグレーター: クラスターは、在庫およびサポートする 2 番目のインバーター SKU なしでストレージをカタログに追加します。

EPC は、複数のサイトにわたって 1 つのバッテリー パートナーを標準化しています。つまり、どこでも同じ 2050kg キャビネット、同じ通信インターフェース、同じスペアパーツ リストです。

太陽光発電プラントを DC 結合ストレージに変換するプロジェクト。クラスターは既存のインバーターの DC バス上に配置され、古いインバーターはその役割を維持します。

PCS がクライアントによって別途調達され、バッテリーが工場でテストされ、独立して認定されたユニットとして到着する必要があるコンテナ プロジェクト。

制御アーキテクチャが独自のもので、DC コンポーネントのみがスロットに組み込まれる鉱山および産業現場向けのバックアップ ビルドです。

PCS とのマッチングとスタッキング

最初のチェックは電圧です。クラスタの動作ウィンドウ (モデルに応じて 604 ～ 806VDC または 672 ～ 864VDC) は、バッテリが空からフル充電までのウィンドウ全体に収まるため、両端にマージンを持って PCS DC 入力範囲内に収まる必要があります。

2つ目のチェックは握手です。クラスタは標準として CAN、イーサネット、RS485 を通信しますが、リモート サービス用に 4G はオプションです。 EMS はこれらのいずれかを通信するか、プロトコル ゲートウェイを取得します。ドキュメンテーション パックとともにレジスタ マップを公開しているため、制御エンジニアは工場に問い合わせることなく、SOC、電流制限、および保護アラームをマッピングできます。

容量は再ラックではなく、クラスターを追加することで増加します。同じモデルの 2 つ目の 241kWh クラスタは、同じ DC バスに並列接続されており (公称電圧が一致していることが条件です)、サイト EMS はそれらを 2 つの DC 電源として集約します。電力は PCS によって制限されたままになります。エネルギーは 225 または 241kWh ステップで調整できます。

The Safety and Certification File

防火は 2 段階で行われます。パックレベルでのエアロゾル、キャビネット容積でのパーフルオロヘキサノン - 現在、保険会社が市販バッテリーに期待している構成です。

パックには CE および RoHS が適用されます。機器には UN38.3 および MSDS が同梱されて出荷されます。MSDS は、税関および現場の保険会社が参照するよう要求する文書です。

DC ボトムエントリーを備えた IP54 エンクロージャで、電気グランド領域をキャビネット内のパックコンパートメントから分離します。

インテリジェントな空冷空調により、14 ～ 15 個のパックを狭い温度帯に保ちます。コントローラーはセル温度に応じてファンを調整します。

動作範囲は 0°C ～ +50°C、0 ～ 95%RH (結露なし)、高度 2000m (ディレーティング以上) です。署名する前に、サイトがその範囲内にあることを確認してください。

すべてのクラスターは、パックレベルのロギングを伴う完全な 0.5CP 工場サイクル テストを完了しており、合格レポートがユニットに同梱されています。

楽清でクラスターがどのように組み立てられるか

1. セルの取り込み — 構築を開始する前に、314Ah LFP セルの容量と内部抵抗がサンプリングされます。

2. パックの組み立て — 51.2V/314Ah パックは溶接、配線され、パック BMS に取り付けられ、絶縁テストされます。

3. キャビネットの製造 — 鋼板は CNC で切断され、曲げられ、溶接され、防食処理が施された粉体塗装されています。

4. ラッキング — パックは、DC バスにトルクを与えてチェックした状態で 1P224S または 1P240S ストリングに取り付けられます。

5. 熱および防火設備 - エアコン、ダクト、エアロゾル発生器、パーフルオロヘキサノン システムが設置され、テストされています。

6. 制御配線 - クラスタ コントローラ、通信ゲートウェイ、および DC ボトム エントリ グランドが終端され、検証されます。

7. 受け入れテスト — パックレベルの電圧と温度を使用した 0.5CP の充電と放電をシリアル番号と照合して記録します。

8. 梱包 — 2050kg のキャビネットは強化パレットに固定され、衝撃インジケーターが取り付けられ、輸送用に木枠に入れられます。

どのクラスターとその数

まず PCS 電圧ウィンドウに基づいてモデルを選択し、次にエネルギー目標に基づいてモデルを選択します。 750 ～ 900V DC バスは 241kWh クラスター (672 ～ 864VDC) を指します。 600 ～ 800V バスは 225kWh ユニット (604 ～ 806VDC) を指します。電圧の不一致を強制することは、バッテリまたはインバータの定格を下げることを意味し、どちらも投資回収を損ないます。

次に、ディスパッチ ウィンドウに対してクラスターをカウントします。各 225kWh クラスターは 150A 標準をバスに供給するため、2 時間ウィンドウ内の有効エネルギーは、銘板ではなく PCS が変換するものになります。

調達形態について正直に話してください。プロジェクトに PCS も EMS もまだない場合、ベア クラスターは間違った出発点です。同じ工場製品群の統合キャビネットまたはコンテナーを使用すると、より早く試運転に到達します。クラスターは、スタックの残りの部分をすでに所有している購入者向けです。

クラスター見積もりに記入する質問

公称値だけでなく、電圧ウィンドウも求めてください。 PCS が 850V でクリップし、パックが 864V に充電される場合、「768V」と記載されているクラスターは依然として役に立たない可能性があります。

通信レジスタ マップがユニットに同梱されるのか、それとも NDA レビュー後にのみ出荷されるのかを尋ねてください。私たちのものはドキュメント パックに含まれています。

防火がどのように行われているかを尋ねてください。エアロゾルとパーフルオロヘキサノンの両方がここに存在します。単一代理店の見積もりにより、保険ファイルが変更されます。

サイクルの主張に速度、温度、保持率が記載されているかどうかを確認してください。条件なしの「8000 サイクル」は仕様ではありません。

商用条件: 標準クラスタの場合は 25 ～ 35 営業日、5 年間の保証、プロトタイプ統合作業の場合は MOQ 1 ユニット。

2050kgのクラスターの輸送

キャビネットのサイズは 1095*1210*2120mm、どちらのバージョンでも重量は 2050kg あるため、現場でクレーンが必要な場合は、フォークリフト ポケットとクレーンの吊り上げポイントを備えた強化パレット上で移動します。

バッテリーが取り付けられている場合、出荷は UN3480 危険物になります。UN38.3 レポートと MSDS を準備します。また、発送元での DG 予約リードタイムに約 1 週間を追加する必要があります。

条件はFOB寧波または上海、リクエストに応じてCIFとなります。道路貨物の実際の積載量は、トラック コンパートメントごとに 1 つのクラスターです。ルートが許せば、2 つはブレース付きの 20 フィートのコンテナに収まります。

サービスと容量のコミットメント

パック、空調設備、消防システム、およびクラスター コントローラーは、納入された 1 つのユニットとして 5 年間保証されます。

容量保持率は、工場出荷時の受け入れログに対してベンチマークされ、記載されている 0.5C サイクルで 80% が保証されます。

パックは現場で交換可能です。弱いパックは数時間で交換され、残りの文字列はそのままの状態で、BMS は再起動時にバランスを再調整します。

CAN/Eth/RS485 (4G オプション) を介したリモート診断により、当社のエンジニアはパックレベルのデータを読み取り、サイトのエネルギーレポートに表示される前にドリフトをフラグできます。

年間サービスには、フィルターの清掃、耐火圧力のチェック、トルクの検証、容量の実行が含まれます。スペアパックは 5 ～ 7 営業日以内に発送されます。

繰り返される統合の間違い

間違い: DC ウィンドウがバッテリの範囲にかろうじて重なる PCS にクラスタを配線しています。右: 604 ～ 806VDC または 672 ～ 864VDC が、両端にマージンを持って PCS ウィンドウ内に収まっていることを確認します。

間違い: 1 つのバス上で 225kWh と 241kWh のクラスターが混在しています。右: 公称電圧が一致するように、並列ユニットは同じモデルである必要があります。

間違い: DC ボトムエントリーグランドを水の流出にさらしたままにしておきます。右: 取り付け時にグランドを密閉し、台座エリアを清潔に保ちます。

間違い: IP54 が屋外のあらゆる場所にさらされることを意味すると仮定します。右: ほこりや水しぶきには耐えますが、水が溜まることはありません。クラスターを洪水が起こりやすい地面から遠ざけます。

間違い: 通電前の通信マップ テストをスキップしました。右: クラスターがバスに接続される前に、EMS とベンチレベルの CAN/RS485 ハンドシェイクを実行します。

インテグレータが報告する内容

ドバイのシステム インテグレータは、2025 年初めにホテル プロジェクトで 241kWh のクラスタと 500kW の PCS を組み合わせました。同社の主任エンジニアは、CAN レジスタ マップのおかげで EMS マッピングを午後に完了でき、工場テスト レポートのおかげで地方自治体の文書レビューが簡単になったと述べました。ただし、DC ケーブルのテールが標準的な方法より短かったため、ジャンクション ボックスを追加しました。

ケープタウンの EPC は、3 つの小売サイトにわたる 225kWh クラスターを標準化しました。同社の調達責任者は、同一の 2050kg キャビネットと共通のスペアパーツ リストにより現場の物流が簡素化されたと指摘しましたが、コミッショニング クルーは、エアコンのサービス アクセス パネルが彼らの好みのレイアウトでは壁に面した側に設置されていると不満を述べました。

コロンビアのメデジンにある鉱山請負業者は、ディーゼル ハイブリッド システムの背後にある 1 台の DC バスで 241kWh のクラスターを 2 台稼働させています。同社の制御エンジニアは、並列構成が広告どおりの SOC を維持していることを確認し、ケーブルなしでクラスター診断が制御室に届くように、より長い WiFi アンテナのオプションを求めました。

インテグレーターが署名前に尋ねる回答

Q：PCSは付属していますか？

A: いいえ、これは DC 側のバッテリー クラスターです。 CAN、イーサネット、または RS485 (4G オプション) 経由で PCS/EMS にハンドオフします。

Q: どの PCS 電圧に適合しますか?

A: 225kWh クラスターは 604 ～ 806VDC に対応します。 241kWh は 672 ～ 864VDC に及びます。 PCS DC ウィンドウを範囲と照らし合わせて確認してください。

Q: 2 つのクラスターを並行して実行できますか?

A: はい、同じ DC バス上の同じモデルのクラスターで、公称電圧が一致し、サイト EMS によって集約されます。

Q: 標準電流はどれくらいですか?

A: 0.5CP レートでクラスタあたり 150A。 PCS はパワーを定義し、クラスターはエネルギーを定義します。

Q: 往復効率はどれくらいですか?

A: 1 回の充電と 1 回の放電で、0.5C で最大 88% (補助機器を含む)。

Q: 細胞はどれくらい持続しますか?

A: 0.5C および 25°C で 8000 サイクル以上、少なくとも 80% の保持率。周囲温度が高くなると短縮されます。

Q: サードパーティ製の EMS は使用できますか?

A: はい - レジスタ マップはドキュメント パックの一部であるため、エンジニアは工場呼び出しを行わずに統合できます。

Q: リードタイムはどれくらいですか?

A: 標準クラスターの場合は 25 ～ 35 営業日、さらに原産地での危険物の予約に約 1 週間かかります。
