バックアップおよび太陽光発電用の10kWh家庭用バッテリーエネルギー貯蔵システム

バックアップ用と太陽光発電用の 10kWh 家庭用蓄電池システムをキロワット時単位で比較する人がよくいますが、それは購入決定の半分にすぎません。残りの半分は、バッテリーがすでに設置されているインバーターと通信できるかどうかです。それができない場合、バッテリーが意図したとおりに動作しない可能性があります。

バックアップおよびソーラー範囲用の 10kWh 家庭用バッテリー エネルギー貯蔵システムは、両側をカバーします。 2.56kWh ～ 10.24kWh の 6 つの容量により、公称値ではなく実測の家庭消費量に合わせてサイジングできます。 25.6V、48V、51.2V の 3 つの電圧プラットフォームは、一般的なハイブリッド インバータの入力範囲に適合します。

通信は、すべてのバリエーションで標準として RS485、RS232、および CAN であり、オプションとして WiFi、4G、および Bluetooth が利用可能です。セルはアルミニウムケースに入ったLFPで、0.5℃および25℃で6000サイクルを超えて定格され、少なくとも80％の容量が維持されます。

6 つのバリアントの相違点

バックアップおよび太陽光発電用の 10kWh 家庭用バッテリー エネルギー貯蔵システムの場合、2.56kWh には 25.6V100Ah (8S1P) または 51.2V50Ah (16S1P) の 2 つの方法があります。同じエネルギーでも電圧は異なります。選択は、価格ではなくインバータの DC 入力ウィンドウに基づいて行う必要があります。

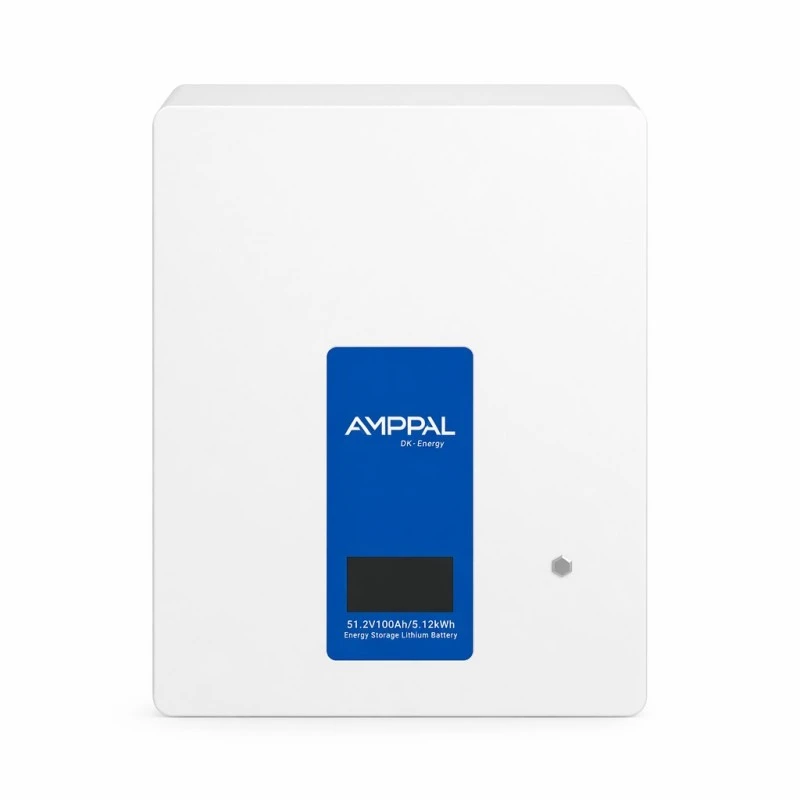

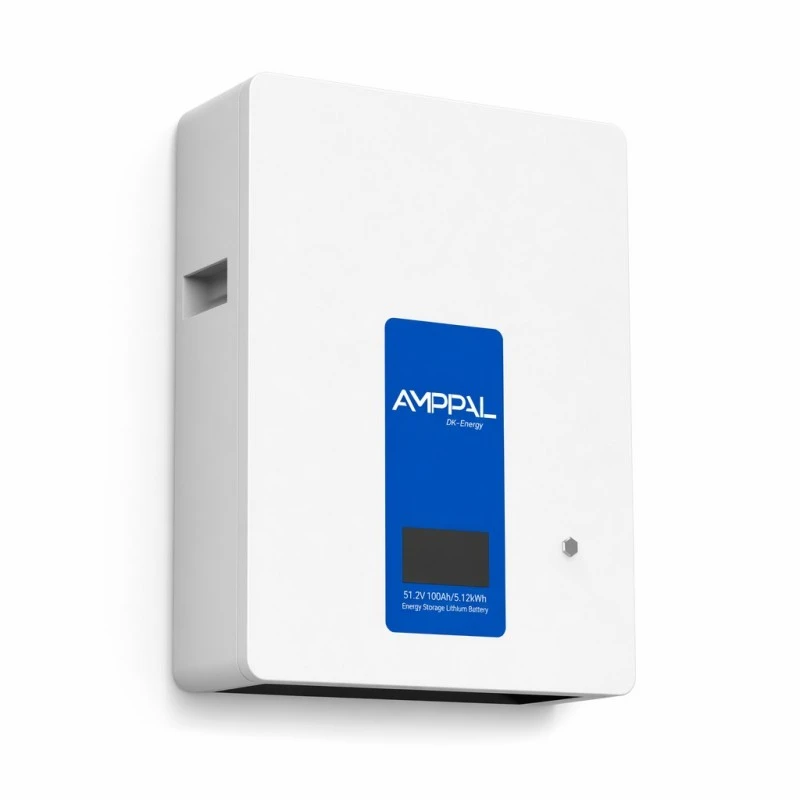

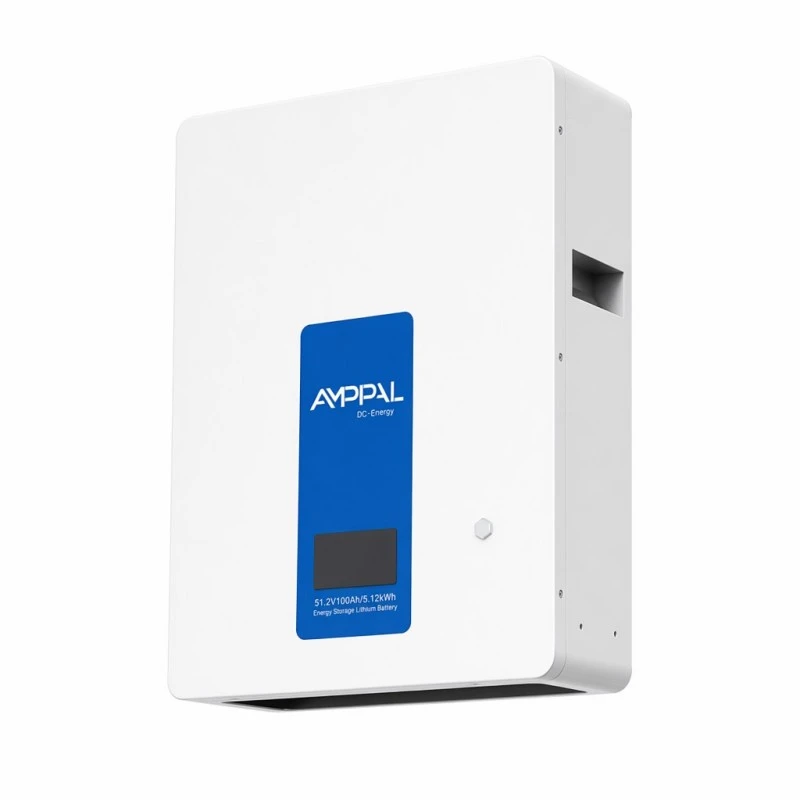

4.8kWh(48V100Ah、15S1P)と5.12kWh(51.2V100Ah、16S1P)は440×585×170mmの本体重量をそれぞれ42kgと46kgで共有します。 48V ユニットは、40.5 ～ 54VDC の範囲で指定された古いインバータに適しています。

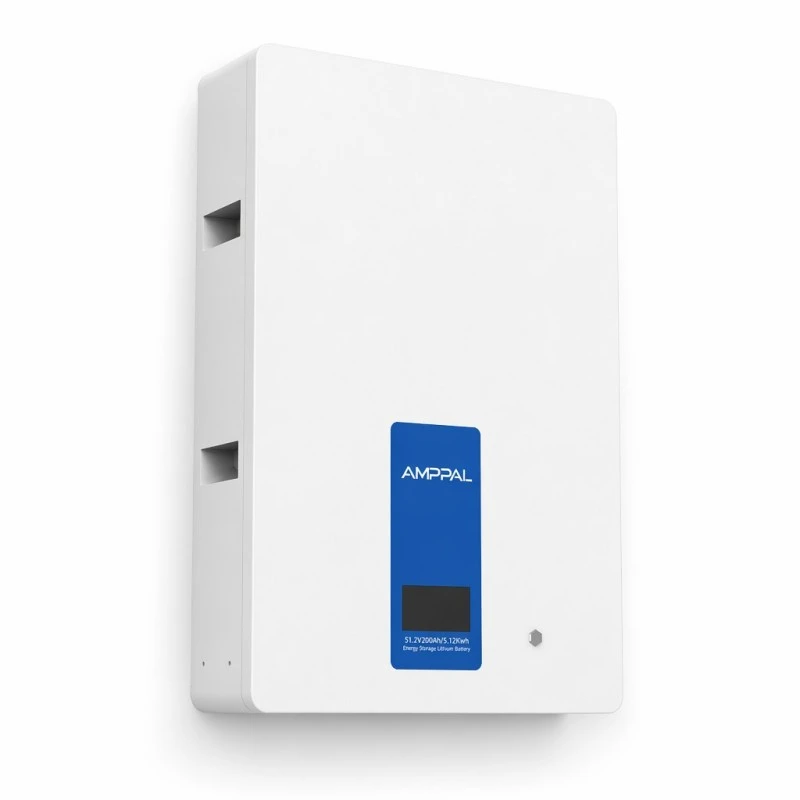

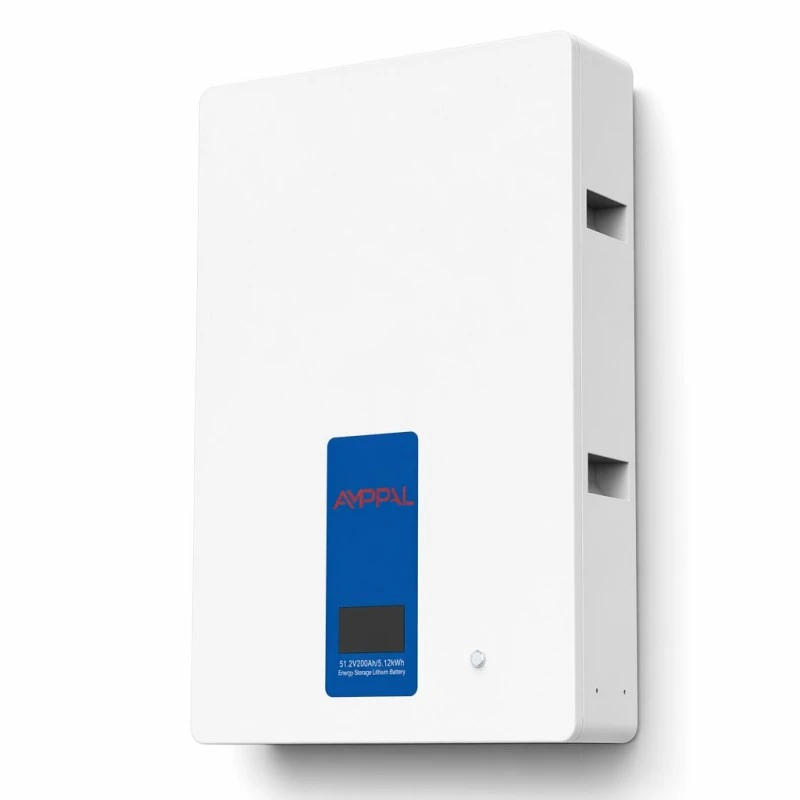

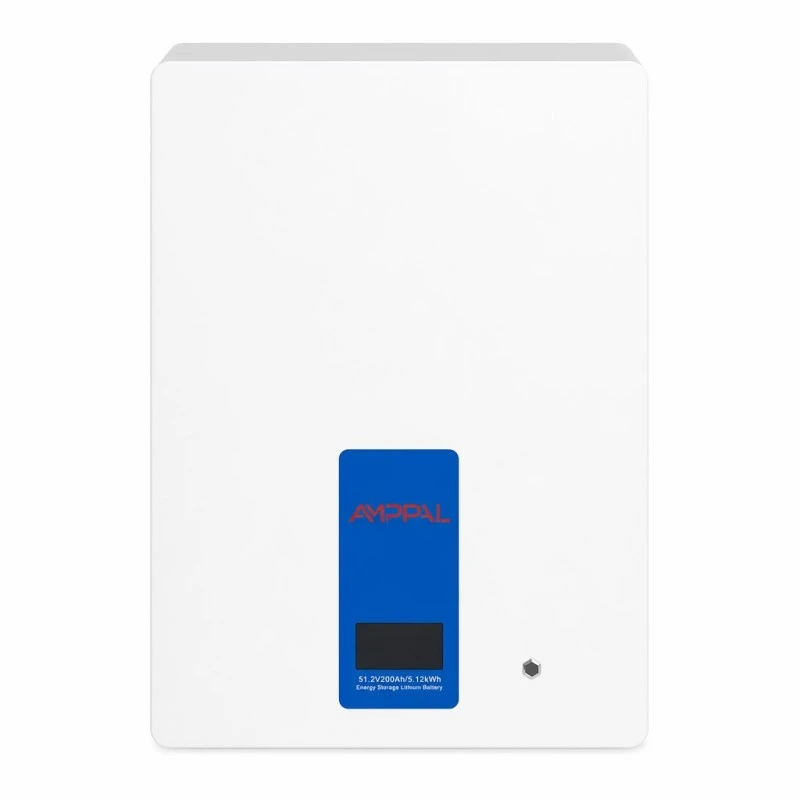

9.6kWh(48V200Ah)と10.24kWh(51.2V200Ah)は80kgと85kgで540*800*170mmまでステップアップし、標準放電電流を50Aから100Aに引き上げます。

最大放電は、小型の 4 ユニットで 100A、200Ah ペアで 105A です。これにより、バッテリーが同時に重い負荷を運ぶことができるかどうかが決まります。

1 つの例外: 51.2V50Ah バリアントは、他の小型ユニットの 100A の半分である最大 50A で充電します。これは、余剰をすぐに生み出す大規模な配列の場合に重要です。

すべてのバリエーションには、パック内に 12g のエアロゾル抑制装置があり、ファンなしの自然冷却、5 ～ 10 年の保証が付いています。

技術仕様

サイジング: 必要な容量を計算する

1日の合計ではなく、夕方と夜間の摂取量から始めてください。日中の負荷はアレイによって処理されます。パネルが何も生産していない時間はバッテリーでカバーされます。丸 1 週間かけてメーターからその数字を引き出します。

日没から日の出までに 4 ～ 6kWh を使用する家庭は、5.12kWh のユニットで十分に電力を供給できます。 8 ～ 10kWh の範囲の消費量は、10.24kWh モデルを指します。

次に、配列と照合します。 1 日あたりの余剰発電量より大きいバッテリーは、一年のほとんどが部分的に充電されたままになるため、不必要なコストが発生し、サイクル使用率が低下する可能性があります。温暖な気候での 3kW アレイでは、10.24kWh のストレージが正当化されることはほとんどありません。

ハイブリッド インバーターとのペアリング

バックアップおよび太陽光発電用の 10kWh 家庭用バッテリー エネルギー貯蔵システムの場合、互換性は 2 つのチェックで決まります。まず、電圧: インバーターのバッテリー入力範囲には、パックの動作ウィンドウ (25.6V ユニットの場合は 20 ～ 29.2VDC、48V ユニットの場合は 40.5 ～ 54VDC、51.2V ユニットの場合は 43.2 ～ 57.6VDC) が含まれている必要があります。

2番目に、プロトコル。 BMS は RS485、RS232、CAN をサポートします。 CAN はハイブリッド インバータで一般的に使用されます。注文前にインバータのメーカーとモデルを提供して、プロトコル マッピングを確認したり、構成ファイルを提供したりできるようにします。

通信がなければ、バッテリは引き続き充電および放電できますが、インバータは充電状態を読み取ったり、BMS 電流制限を強制したりすることはできません。電圧ベースの管理では経年劣化が加速する可能性があり、アプリで使用可能な SOC 読み取り値が提供されません。

安全設計と認証

アルミニウムケースの角柱セルにおける LFP の化学 - ケースにはセルの膨張が含まれており、パウチが通気口を形成します。これは、家の中に取り付けられたバッテリーに関係します。

各パックには 12g のエアロゾル抑制ユニットが含まれており、セル間で熱が伝播する前の、熱事象の初期段階でエンクロージャ内に放出されます。

25.6V100Ah バリアントは、CE、ROHS、FCC、UN38.3、MSDS、および ISO9001 の認証を取得しています。残りのバリアントには CE、ROHS、FCC が適用されます。

UN38.3 テストと MSDS は、リチウム輸送の運送業者と税関によって要求されます。どちらも注文ごとに発行されます。

すべてのパックは容量に応じてグレード分けされ、シリーズ組み立て前に内部抵抗が調整されます。 16S ストリングでは、1 つの弱いセルが 16 個すべての使用可能な容量を制限します。

各ユニットは梱包前のテストで完全な充放電サイクルを完了し、BMS ログがシリアル番号に対して保持されます。

これらのパックの製造方法

1. セルの取り込み — すべてのバッチの容量、内部抵抗、および開放電圧がサプライヤーの宣言値と比較してサンプリングされます。

2. グレーディングとマッチング — セルはビンに分けられ、各パックは混合ストックではなく狭い性能帯域から構築されます。

3. バスバー溶接 - 直列接続はレーザー溶接され、引張試験が行われます。不十分な溶接は数年後にホットジョイントとして表面に現れます。

4. BMS 統合 — ボードに取り付けられ、エンクロージャを閉じる前にバランスリードが配線され、セルごとに検証されます。

5. エンクロージャ アセンブリ — 社内で板金成形および粉体塗装が行われ、LCD およびエアロゾル抑制装置が取り付けられています。

6. ファームウェアとプロトコルの読み込み - RS485、RS232、および CAN をリファレンス インバーター ハードウェアに対してテストしました。

7. フルサイクルテスト — 定格電流での 1 回の完全な充電と放電を行い、セルレベルの電圧と温度を記録します。

8. 梱包 — 発泡クッション付きカートン、UN3480 危険物ラベルを適用し、輸出用にパレットに積みます。

このバッテリーが属する場所とそうでない場所

屋内設置用です。 IP20 は指や 12mm を超える固形物に対する保護を提供しますが、水に対する保護はありません。適切な場所には、ガレージ、ユーティリティルーム、地下室、工場室などがあります。

動作範囲は 0 ～ +40°C、湿度は 65±20%RH、標高は最大 2500m です。気温が氷点下になる暖房のないガレージでは、冬の間、バッテリーが充電範囲外に置かれることになります。 BMS は 0°C 未満では充電を拒否しますが、これは故障ではなく通常の保護動作です。

唯一の実行可能な場所が屋外である場合は、IP 定格の屋外キャビネットが必要です。この製品は屋外設置を目的としていません。

家庭用バッテリーのサプライヤーに尋ねる質問

サイクル寿命は、速度、温度、保持力を合わせて記載する必要があります。この範囲では、0.5C および 25°C で 80% の保持まで >6000 サイクルです。これらの修飾子のないサイクル番号は不完全です。

IP 定格と許可された設置場所を確認してください。 IP20 パックは屋内専用です。

特定のインバーターの BMS プロトコルが検証されているか、またはほとんどのブランドと互換性があるとのみ説明されているかを確認します。モデルを確認するか、未テストであることを示します。

保証範囲は、暦年、サイクル、または保持容量などを明記する必要があります。この範囲は、構成と市場に応じて 5 ～ 10 年間持続します。

商業条件: 標準バリエーションの場合、MOQ は 1 ユニットです。 OEM および ODM は、セルのブランド、電圧、寸法、ハウジングの色に合わせて利用できます。カスタマイズされたビルドのリードタイムは延長されます。

梱包、重量およびリチウム貨物

パッケージ寸法は、総重量32kgおよび36kgで2.56kWhユニットの場合は500*520*230mm、4.8kWhおよび5.12kWhユニットの場合は総重量50kgおよび54kgで500*630*240mm、9.6kWhおよび10.24kWhユニットの場合は600*860*230mmです。 86kg、総重量92kg。最大のバリエーションでは、壁ブラケットまで 2 人で持ち上げる必要があります。

カートンはフォームクッションでパックが固定されており、すべてのカートンに UN3480 クラス 9 のラベルが貼られています。海上輸送には危険物の予約が必要です。宣言書が作成され、UN38.3 報告書と MSDS が文書とともに携行されます。

条件はEXW、FOB寧波または上海、CIFです。サンプルの場合はリチウム充電量規則に基づいて航空輸送が可能ですが、ほとんどの販売業者は海上で混載しています。危険物のスケジュールには余裕を持ってください。

保証条件と劣化の様子

保証はバリエーションおよび市場に応じて 5 ～ 10 年で、セル、BMS、LCD、エンクロージャを 1 つのユニットとしてカバーします。

容量の損失は徐々に起こります。 0.5C で 6000 サイクルを超えても、パックは少なくとも 80% を保持します。 3 年後にはネームプレートのわずかに下に表示されるのが正常です。

RS485 または CAN 経由で読み取られた BMS ログから障害を診断できます。エクスポート ファイルを使用すると、サイトを訪問しなくても、影響を受けるセル グループを特定できます。

交換用パックは在庫から出荷されます。マルチパックのインストールでは、バンクの残りの部分が動作を継続している間に 1 つのユニットを交換できます。

定期的なメンテナンスは必要ありません。端子、取り付けボルト、通気スペースを年に一度目視検査することをお勧めします。

サポートコールの原因となるインストールエラー

不正解: 85kg のパックを石膏ボードに固定します。正解: バリエーションの総重量と照らし合わせて固定具をチェックして、石積みまたは定格鉄骨フレームに取り付けます。

不正解: 寒冷地の暖房のないガレージに設置する場合。正解: 充電ウィンドウは 0°C から始まります。それ以下では、BMS は設計により充電をブロックします。

誤: インバータの DC ウィンドウを確認する前に接続しました。正解: まず、20 ～ 29.2V、40.5 ～ 54V、または 43.2 ～ 57.6V をインバータのデータシートと照合して確認してください。

不正解: 通信ケーブルなしでも充電できるため、通信ケーブルは省略します。正解: CAN または RS485 がないと、インバーターは SOC を読み取ることも、BMS 制限を遵守することもできません。

不正解: ユニットを密閉された食器棚に箱に入れます。正解: ファンのない自然対流に依存しています。マニュアルに指定されているクリアランスをそのままにしておくと、セルが熱くなって寿命が失われます。

現場で使用した設置メモ

アンダルシアの設置業者は、2025 年以来、約 30 台の 10.24kWh ユニットをハイブリッド インバータと並行して取り付けています。報告された主な利点は、注文前に各インバータ モデルに対して CAN プロトコルを確認し、試運転の問題が軽減されたことです。

2 台の 5.12kWh ユニットを運用しているリマソルの住宅所有者は、最初の試行でペアリングが機能したと報告しました。 LCD は角度が付いているため、パックが肩より高い位置にある場合は読みにくい場合があります。取り付け位置を選択する際には、これを考慮する価値があります。

アルマトイの代理店は、暖房のないガレージに設置している顧客が 0°C の充電カットオフに遭遇し、欠陥があると想定したと報告しました。見積書に暖房スペースの要件を含めることで苦情は解決されました。

よくある質問

Q: どの容量を選択すればよいですか?

A: バックアップおよび太陽光発電用の 10kWh 家庭用バッテリー エネルギー貯蔵システムの場合、毎日の合計ではなく、一晩の消費量に基づいたサイズです。 5.12kWh ユニットには、一晩で 4 ～ 6kWh が適しています。 8～10kWhは10.24kWhモデルを指します。

Q: 私のインバーターでも動作しますか?

A: メーカーとモデルを入力してください。 BMS は RS485、RS232、CAN をサポートします。プロトコルマッピングは注文前に確認されます。

Q：屋外に設置しても大丈夫ですか？

A: いいえ。IP20 では防水性は提供されません。屋内設置のみ - ガレージ、ユーティリティルーム、地下室、工場室。

Q: 48V バージョンと 51.2V バージョンの違いは何ですか?

A: DC ウィンドウです。 48V ユニットは 40.5 ～ 54VDC で動作し、51.2V ユニットは 43.2 ～ 57.6VDC で動作します。インバータの入力範囲に合わせてください。

Q: どれくらい持続しますか?

A: 0.5C および 25°C で 6000 サイクル以上、少なくとも 80% の容量が維持されます。毎日のサイクリングでは、これは 15 年を超えます。

Q: 複数のパックを接続できますか?

A: はい、電圧と容量が一致するパックを並列接続できます。ターゲット バンク サイズを指定して構成を確認します。

Q: 冷却やメンテナンスは必要ですか?

A: 自然冷却、ファンなし、定期的なメンテナンスは不要です。換気クリアランスを確保し、毎年取り付けを確認してください。

Q: どのような認証が得られますか?

A: CE、ROHS、FCC に加え、25.6V100Ah バリアントでは UN38.3、MSDS、ISO9001 に準拠しています。 UN38.3 および MSDS はすべての注文に同梱されます。
