大規模プロジェクト向けの工場統合型ストレージ: 実用規模のコンテナ型バッテリーエネルギー貯蔵システムについて

1. コンテナベースの保管プロジェクトのトラックに到着するもの

従来のメガワット時ストレージ プロジェクトでは、ほとんどの組み立て作業がオンサイトで行われます。バッテリ パックはパレットで配送され、ラック構造は現地で組み立てられ、大量のフィールド ケーブルが配線および接続され、試運転スケジュールの多くはフィールド設置中に発生した配線エラーの解決に費やされます。実用規模のコンテナ型バッテリーエネルギー貯蔵システムこの典型的なプロジェクトの順序を逆にします。

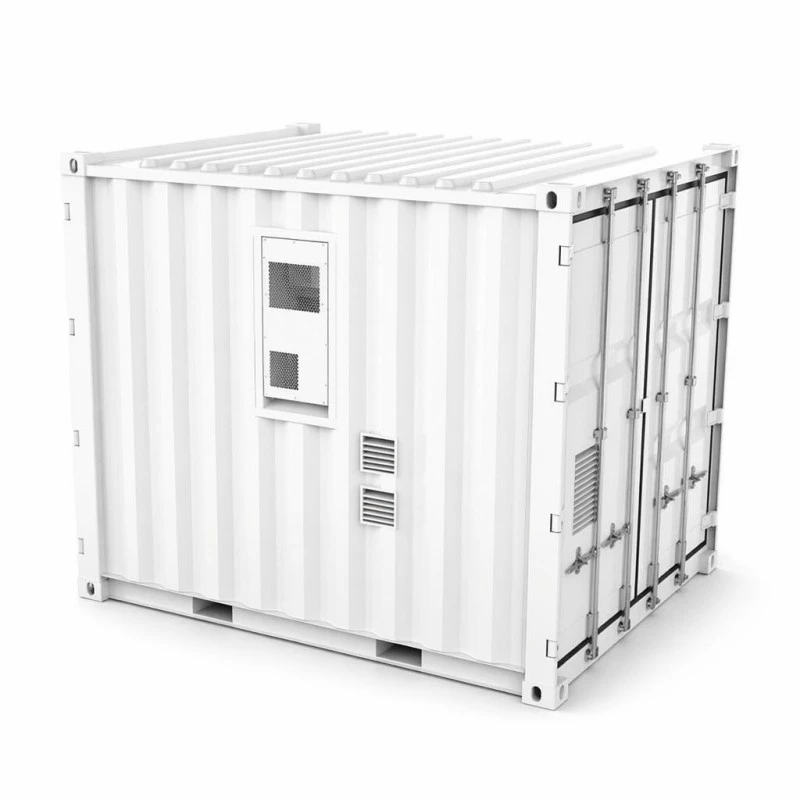

バッテリーパックの完全なセット、空冷熱循環ハードウェア、デュアル消火アセンブリ、および完全な監視ケーブル配線は、楽清にある工場施設内に完全に統合されています。すべてのサブシステムは、3048*2438*2591 ミリメートルの筐体内で出荷される前に、システムレベルの組み合わせテストを受けます。プロジェクトの敷地に配送されると、現場作業員は準備されたコンクリートパッド上にコンテナを配置し、現場の PCS および EMS ハードウェアに向けて DC ボトムエントリーケーブルを配線し、試運転作業に進みます。組み立てとシステムの検証を工場のワークフローに移行することで、これらの重要なタスクがプロジェクトのクリティカル パス タイムラインを占有することがなくなり、ラックベースの個別ストレージ システムではなくコンテナ スタイルのソリューションを選択するための中心的な価値提案を表します。

2. 2 つの容量バリエーションの概要と主要な技術パラメータ

同じ物理コンテナの設置面積は、1060kWh と 1215kWh の 2 つの異なるエネルギー容量構成をサポートします。プロジェクトの土木工学、コンクリートパッドの仕様、クレーン吊り上げ計画は、どのバリアントが選択されても変更されず、建設前の現場準備作業が簡素化されます。ストリング アーキテクチャは構成ごとに異なります。48 個のバッテリ パックは 1060kWh (公称 844.8VDC) の 4P264S トポロジを実装し、55 個のバッテリ パックは 1215kWh (公称 774.4VDC) を供給する 5P242S トポロジを実装します。どちらのバージョンも、ほとんどの主流の大規模 PCS ハードウェア プラットフォームと互換性があり、広く受け入れられている 680 ～ 950 VDC の動作範囲内で出力を維持します。

標準の充放電電流は、0.5C レートで動作する両バージョンとも 200A であり、DC 側出力が一般的なプロジェクト バス アーキテクチャの要件に適合します。システムレベルの最大効率は、バッテリのみの指標ではなく補助電力消費を含む、1 回の完全充放電サイクル全体で測定すると 88% に達します。サイクル寿命性能は、最低 80% のエネルギー容量を維持しながら、0.5℃、摂氏 25 度の周囲条件下で 8000 サイクルを超え、動作周囲温度範囲はコンテナの内部空調の熱管理に一致する 0℃ ～ +50℃ の範囲にあります。

3. コンテナ化された実用規模のストレージのターゲット展開サイト

現実世界の複数のアプリケーション シナリオは、事前に統合されたメガワット規模のバッテリ ストレージから恩恵を受けます。夜間に 2 ～ 4 時間の負荷ピークが発生する工業団地では、ストレージ資産を活用して、使用時間料金の枠組みに応じて消費パターンを変えることができます。ディーゼル発電機に依存しているサイトの場合、1,060kWh のバリアントは、複雑な燃料供給物流を必要とせずに、通常の停止時間帯を通じて中程度の産業負荷を維持できます。

太陽光発電所や風力発電所などの再生可能エネルギー施設では、これらのコンテナを導入して出力を安定させ、削減される発電量を回収します。配電ネットワーク事業者は、限られた運用期間にフィーダのピークカットを導入することで、コストのかかる変電所ハードウェアのアップグレードを延期できます。遠隔地の採掘場所と島を拠点とするプロジェクトは、もう 1 つの重要な適合性を示しています。専用のオンサイトバッテリールームは非現実的であることが多く、工場で検証されたコンテナの配送が最も信頼できる展開パスになります。このような大規模なユースケースのストレージ ハードウェアを評価する場合、実用規模のコンテナ型バッテリーエネルギー貯蔵システムは、大規模なオンサイトでのシステム組み立てを回避する、すぐに導入できるオプションを提供します。

4. プレハブ ストレージ プロジェクトをオンラインにするワークフロー

プロジェクトの実行は土木工事の準備から始まります。請負業者は、9,500 ～ 10,500 キログラムの点荷重に耐えられるように設計された平坦なコンクリート パッドを構築し、コンテナの位置に向かうケーブル トレンチを設置し、エアコンの熱遮断機能のための十分なクリアランス スペースを維持します。

持ち上げ作業は、コーナー鋳物を含む標準的なコンテナハードウェアに依存します。プロジェクト チームは標準のスプレッダーバー リギング ハードウェアをレンタルするため、特注の吊り上げ装置は必要ありません。 1 回のクレーン配置操作で、完成したユニットを準備された基礎の上に配置します。

コミッショニングは、配置後の 3 つの異なるフェーズにわたって進行します。技術者は、サイト提供の PCS ハードウェアに接続するボトムエントリー ケーブル グランドを介して DC 側の配線を完了します。次のステップでは、オプションの 4G リモートアクセス機能に加えて、CAN、イーサネット、RS485 を利用して、コンテナ内部の監視ハードウェアとプロジェクトレベルの EMS プラットフォーム間の通信ハンドシェイクを確立します。最終的な受け入れ作業には、保護リレーの機能テスト、0.5CP 充放電サイクル検証、および SOC レポートの精度検証が含まれます。土木準備が適切に完了していれば、サイトベースの試運転作業には通常、コンテナの設置後 2 ～ 3 営業日かかります。

5. 組み込まれた安全アーキテクチャと認証ドキュメント

二重の独立した消火剤が安全設計の中心要素を形成します。エアゾール システムは個々のパックの筐体内で機能し、パーフルオロヘキサノン剤が容器内部全体に充満します。このデュアルエージェント戦略は、さまざまな物理的スケールで発生する熱イベントに対処します。この構成は、大規模な蓄電池設備の保険仕様内でますます求められています。

ボトムエントリーの DC ケーブル配線を備えた IP54 定格のコンテナ エンクロージャは、現場での雨や粉塵への曝露に耐え、電気貫通ポイントを目立たずに十分に保護します。個々のバッテリー パックには CE および RoHS 準拠の文書が付属しています。フルシステムの出荷には、国際輸送、通関、プロジェクト保険の要件に不可欠な UN38.3 および MSDS 書類が含まれます。

インテリジェントに調整された空冷空調ハードウェアは、単純なオンオフサイクル制御を使用するのではなく、バッテリーパックアセンブリを狭い温度動作帯域内に維持します。動作仕様では、0°C ～ +50°C の周囲条件、湿度 0‑95%RH (結露なし)、および最大高度 2000 メートルを定義し、この高度しきい値を超えると必須の性能ディレーティングが行われます。完成したすべてのコンテナは、外部への出荷のためにコンテナのドアが密閉される前に、工場内で収集されたパックレベルのログデータを使用してフルスケールの 0.5CP 充放電サイクルを経ます。

6. 楽清生産工場内の 8 段階の製造ワークフロー

7. コンテナスケールストレージの重要なサイジングの現実性チェック

プロジェクト チームは、より高いエネルギー容量のオプションを自動的に選択するのではなく、実際の派遣要件に応じてさまざまな構成を選択する必要があります。 1060kWh と 1215kWh はコンテナの物理的な寸法は同じですが、公称バス電圧は大きく異なります。エンジニアリング チームは、発注書を確定する前に、ターゲット PCS ハードウェアが選択したユニットの電圧動作ウィンドウを完全にサポートしていることを確認する必要があります。

空冷熱システムには明確な環境境界があります。 +50°C を超える周囲温度が常態にあるサイト、または空調ハードウェアが最大負荷で継続的に稼働する熱帯地域では、水冷ストレージの代替品を使用することで、優れたセル温度安定性を実現できる可能性があります。プロジェクトの見積もりには、導入後のハードウェアの納品だけを進めるのではなく、環境への適合性に関する率直なガイダンスが含まれています。

コンテナ形式のハードウェアは、合計ストレージ要件が約 500kWh を下回る場合、経済的に適合しません。キャビネットスケールのストレージ製品は、容量要件が小さい場合の輸送、クレーン操作、現場での設置作業のコストを削減し、これらのプロジェクト規模に対応する代替製品ラインが存在します。

8. 吊り上げ、配送、税関に関する考慮事項

ユニット重量は9500kg（1060kWh）と10500kg（1215kWh）です。輸送には、輸送行程の両端でクレーン装置と組み合わせた平台トラックが利用されます。フォークリフトのハードウェアには、これらの質量に対して十分な耐荷重がありません。艤装計画と現場のクレーンへのアクセスは、トラックが目的地に到着する前に定義する必要があります。

バッテリーアセンブリは事前に充電されているため、これらのコンテナは UN3480 危険物として分類されて出荷されます。製造チームは、完全な UN38.3 テストレポート、MSDS 文書、危険物の梱包申告書を提供します。プロジェクト計画者は、標準的な一般貨物の出荷と比較して、出発地港の予約リードタイムにおよそ 1 週間追加の予算を計上する必要があります。

利用可能な商業条件には、リクエストに応じて CIF オプションを備えた FOB 寧波または上海が含まれます。各コンテナは、高さ 40 フィートの立方体コンテナ スロット 1 つと同等のスペースを占有します。国内の陸上輸送には、幅約 3 メートル、重量 10 トンを超えるユニットのルート許可が必要です。

9. 保証、容量保守およびフィールドサービスサポート

5 年間の包括的な保証は、パック、空調アセンブリ、消火ハードウェア、監視システムに、1 つの完全な提供システムとして適用されます。容量性能は、文書化された 0.5C サイクル プロファイルの下で動作し、工場出荷時の受け入れテストのベースライン ログを参照した劣化追跡により、最低 80% の定格エネルギー保持率が保証されます。

バッテリ パックは、フィールド交換メンテナンス ワークフローをサポートします。劣化した個々のパックは、コンテナを完全に分解したり、バッテリーストリングの残りの部分をオフラインにしたりすることなく、数時間以内に交換できます。 CAN / Ethernet / RS485 およびオプションの 4G 接続を介したリモート監視アクセスにより、サービス チームはパックレベルの運用データセットを取得できるため、オペレータがパフォーマンスへの影響を観察する前に容量ドリフトを早期に特定できます。

推奨される年次保守活動には、エアフィルターの清掃、消火剤の圧力検証、端子トルクの再検証、および容量性能テストの実行が含まれます。スペアパックのハードウェアは、ご要望に応じて 5 ～ 7 営業日以内に発送されます。

10. プロジェクトのスケジュールを遅らせるよくあるサイト準備の間違い

11. 世界規模のメガワット時導入による現実世界のフィールドノート

ウズベキスタンのタシケントで運営されている不動産開発企業は、2024 年末に 1,060kWh のユニットを設置し、昼夜の料金差を活用した商業施設をサポートしました。プロジェクトエンジニアらは、コンテナユニットを平台輸送からクレーンで吊り上げてからわずか9日後に収益を生み出す作業が開始されたと報告した。物理的な設置作業は急速に進みました。投資の大部分は、RS485 ベースの EMS パラメータ マッピングの設定作業に費やされました。

マダガスカルのアンタナナリボの太陽光発電プロジェクト開発者は、1,215kWh のコンテナ型と既存の太陽光発電所資産を組み合わせました。現場からのフィードバックでは、地域の高温島気候の動作環境下で冷却システムの負荷が上昇していることが明らかになりました。プロジェクト チームは、後続ユニットを発注する前に、正式な高温周囲温度ディレーティング文書を要求しました。

カザフスタンのアルマトイに拠点を置く鉱山請負業者の担当者は、処理プラントのインフラストラクチャにバックアップ電源を提供するコンテナ保管ユニットを配備しました。現場の電気監督者は、シングルリフトのコンテナ配置ワークフローを賞賛しましたが、ボトムエントリーグランドの位置決めによりケーブルトレンチルートが当初の予想よりも4メートル長く延長されたため、工場で取り付けられた通信ケーブルテールの長さの調整が必要であると指摘しました。

これらおよびその他の大規模エネルギー貯蔵導入の場合、アンパルは、工場で製造されたコンテナ形式のストレージ ハードウェアを提供し、複数の国際市場にサービスを提供しています。
