電気自動車充電ステーションの仕組み

充電ステーションは、一連の安全チェック、通信プロセス、電力変換ステップを通じて電力網を電気自動車のバッテリー システムに接続することで機能します。 AC 低速充電と DC 高速充電の主な違いは、電力変換が行われる場所です。EV充電器ソリューションは、住宅、商業、公共の充電要件を満たすために、さまざまな充電技術を使用します。

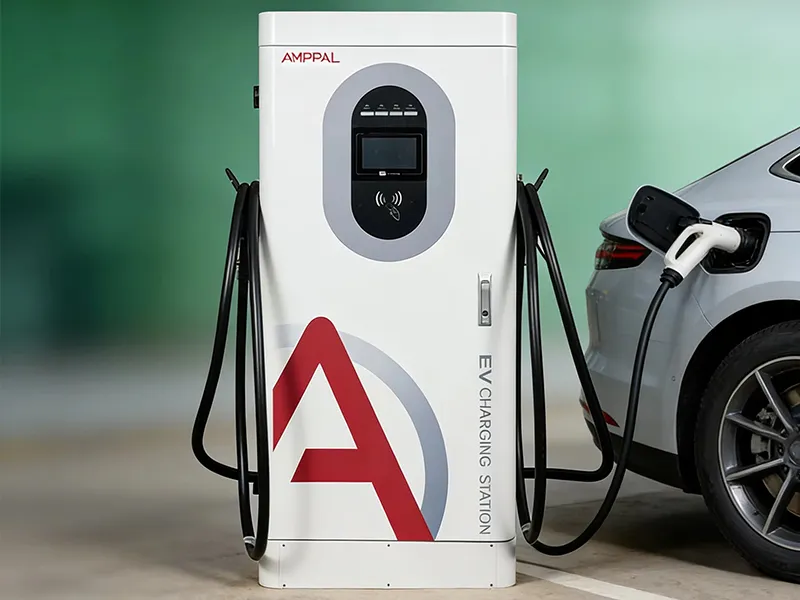

EV充電ステーションの仕組み

AC充電ステーションの動作原理

充電プロセス

• 電源入力:AC220Vまたは380V電源をサポートします。
• 電力変換:AC から DC への変換は、車載充電器によって完了します。
• 充電範囲:一般的な出力レベルには、車両の能力に応じて 3.3kW、7kW、22kW があります。
• 典型的なアプリケーション:住宅、職場、ビジネスパークの充電エリア。

DC充電ステーションの動作原理

充電プロセス

• 電源入力:通常は 380V 三相電源に接続されます。
• 電力変換:内部 AC/DC および DC/DC モジュールが電圧変換を完了します。
• 電圧出力:調整可能な DC 出力の範囲は通常 200V ～ 1000V です。
• 典型的なアプリケーション:高速道路の充電ステーション、ショッピング モール、公共の充電ハブ。

AC充電とDC充電の違い
