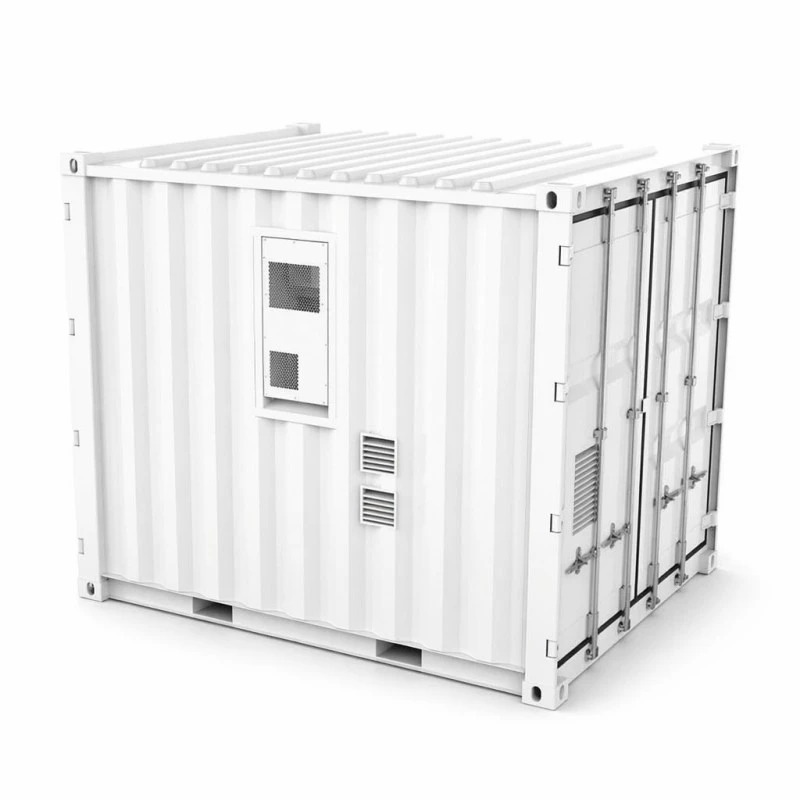

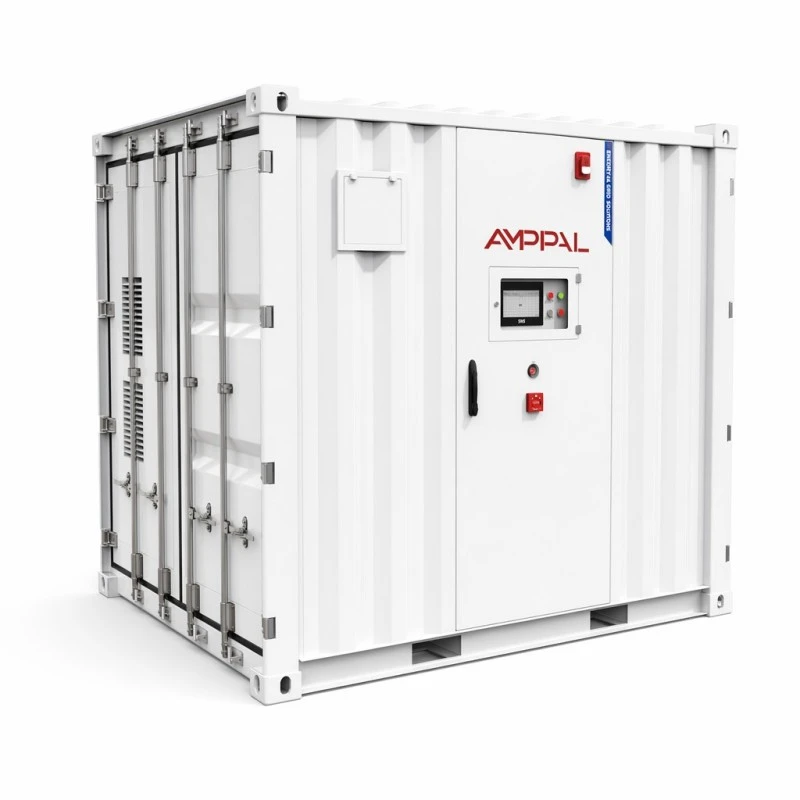

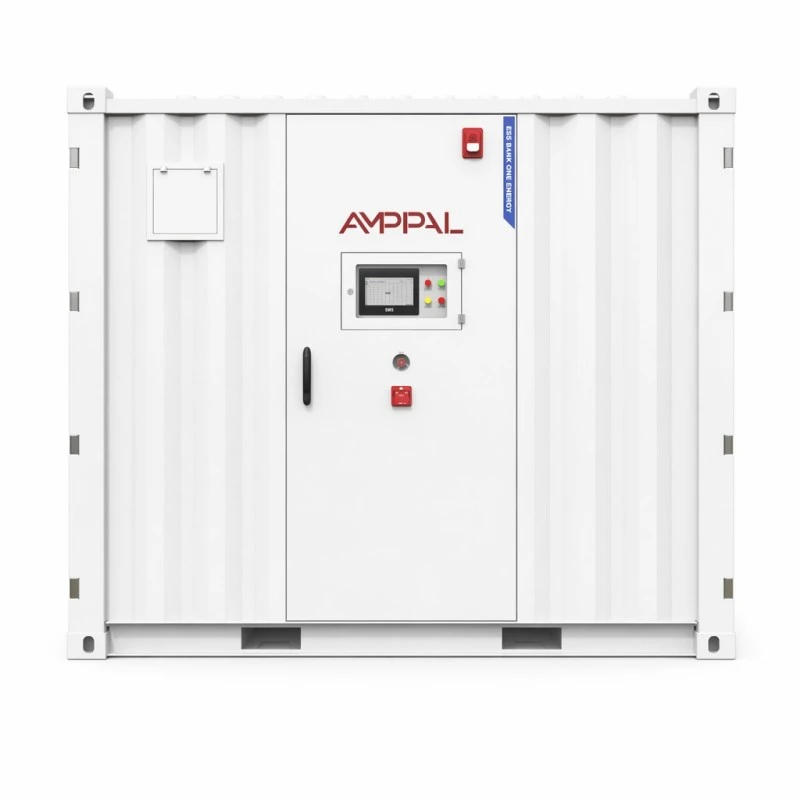

実用規模のコンテナ型バッテリーエネルギー貯蔵システム

トラックで到着するもの

従来のメガワット時プロジェクトは現場で組み立てられます。パックがパレットに到着し、ラックが上昇し、ケーブルが引っ張られ、試運転時間の半分は設置週に発生した配線ミスの追跡に費やされます。 実用規模のコンテナ型バッテリーエネルギー貯蔵システムは、その順序を逆転させます。 48 個または 55 個のバッテリー パック、空調ループ、エアロゾルおよびパーフルオロヘキサノン消火システム、監視配線はすべて楽清市の工場フロアに統合され、1 つのシステムとしてテストされ、単一の 3048*2438*2591 mm ユニットとして出荷されます。 到着すると、現場スタッフは準備されたパッド上にそれを置き、DC ボトムエントリーケーブルをプロジェクト PCS/EMS に配線し、試運転に引き継ぎます。工場での組み立て時間はクリティカルパスから外れます。通常、これがラックシステムではなくコンテナを購入する最大のポイントです。

2 つのバリエーションを定義する 5 つの数字

同じエンクロージャからの 1060kWh と 1215kWh の定格容量: LFP 3.2V/314Ah セルの 48 パックと 55 パック。したがって、フットプリント、パッド、クレーンの計画はバリエーション間で変わりません。

ストリング アーキテクチャは設計によって異なります (公称 844.8VDC の 1060kWh ユニットには 4P264S、774.4VDC の 1215kWh ユニットには 5P242S) が、どちらもほとんどの大型 PCS プラットフォームが受け入れる 680 ～ 950VDC の範囲内にあります。

標準の充電および放電電流は、0.5CP レートで両方とも 200A であり、これにより、コンテナの DC 出力と一般的なプロジェクト バス設計との互換性が維持されます。

システム効率は、1 回の充電と 1 回の放電で測定した場合、0.5C で最大 88% と記載されています。この数値には、バッテリー列だけでなく補助機器も含まれています。

寿命は、0.5℃および25℃で少なくとも80%のエネルギー保持率で8000サイクル以上と見積もられており、0℃～+50℃の動作帯域は空調された室内に適合します。

技術仕様

カテゴリ	パラメータ	1060kWhモデル	1215kWhモデル
DC側	定格容量	1060kWh	1215kWh
	細胞の種類	LFP 3.2V/314Ah	LFP 3.2V/314Ah
	バッテリーシステム文字列	4P264S	5P242S
	パック仕様	70.4V314Ah	70.4V314Ah
	いいえ。パックの	48個	55個
	公称電圧	DC844.8V	DC774.4V
	電圧範囲	DC680～950V	DC680～950V
	標準充放電電流	200A	200A
システムパラメータ	システム効率	最大効率 88% @0.5C / 1 充電 1 放電	最大効率 88% @0.5C / 1 充電 1 放電
	システムの寿命	>8000 回 (0.5C@25°C) エネルギー保持率 ≥ 80%	>8000 回 (0.5C@25°C) エネルギー保持率 ≥ 80%
	配線方法	DCボトムエントリー	DCボトムエントリー
	充放電速度	0.5CP	0.5CP
	熱管理方法	インテリジェント空冷エアコン	インテリジェント空冷エアコン
	通信プロトコル	CAN/Eth/RS485(4Gオプション)	CAN/Eth/RS485(4Gオプション)
	防火システム	エアゾール＆パーフルオロヘキサノン	エアゾール＆パーフルオロヘキサノン
	IP等級	IP54	IP54
	製品サイズ	3048*2438*2591mm	3048*2438*2591mm
	製品重量	9500kg	10500kg
環境要件	使用温度範囲	0℃～+50℃	0℃～+50℃
	使用湿度範囲	0～95%RH(結露なきこと)	0～95%RH(結露なきこと)
	動作高度	2000m (>2000m ディレーティング)	2000m (>2000m ディレーティング)
	認証	パック: CE ROHS UN38.3 MSDS	パック: CE ROHS UN38.3 MSDS
	保証	5年	5年

メガワット時を委託するサイト

夕方のピークが 2 ～ 4 時間ある工業団地と、その時間帯をずらすことに報いる料金体系。

ディーゼル発電機の交換: 200A の放電で 1,060kWh は、燃料の輸送を必要とせずに、通常の停止期間を通じて適度な産業負荷をカバーします。

太陽光発電所や風力発電所は、出力を確保し、削減されるであろう発電量を回収する必要があります。

配電会社は、フィーダのピークを 1 ～ 2 シーズン削減することで、変電所のアップグレードを延期します。

遠隔地にある鉱山や島嶼の現場では、敷地内にバッテリールームを設置することが現実的ではなく、工場でテストされた配送が唯一の信頼できるオプションです。

プレハブプロジェクトがオンラインになるまでの過程

プロジェクトの順序は、土木パッケージから始まります。9500 ～ 10500kg の点荷重に耐える平坦なコンクリート パッド、コンテナ位置までのケーブル トレンチ、およびエアコンの熱遮断のためのクリアランスです。

吊り上げはクレーン1台での作業です。ユニットの 3048*2438*2591 mm のエンベロープとコーナー キャスティングは標準のコンテナ ハードウェアであるため、スプレッダー バーとリギングは特注ではなくレンタルされます。

その後、コミッショニングは 3 つのステップで実行されます。下部エントリー グランドを介してサイト PCS への DC 配線、プロジェクト EMS との CAN/Eth/RS485 ハンドシェイク (4G リモート アクセスはオプション)、地方自治体または送電網オペレーターが保護リレー テスト、0.5CP での充電/放電、および SOC レポートの精度チェックを立ち会う受け入れシーケンスです。コンテナを設置した後、現場での作業は 2 ～ 3 日かかります。

安全性と認証ファイルの内部

2 つの独立した消火剤: エアロゾルはパック容積内で作用し、ペルフルオロヘキサノンはコンテナ空間に溢れます。このペアは両方の規模の熱イベントをカバーします。

DC ボトムエントリーを備えた IP54 エンクロージャにより、コンテナは現場での雨や塵に耐えると同時に、電気の侵入が低く保護されます。

パックには CE および RoHS が準拠しています。完全な機器には、輸送、税関、および現場の保険に必要な UN38.3 および MSDS 文書が同梱されて出荷されます。

インテリジェントな空冷空調により、48 ～ 55 パックのストリングを狭い温度範囲に保ちます。コントローラーはハードにサイクリングするのではなく、変調します。

動作範囲は周囲温度 0°C ～ +50°C、相対湿度 0 ～ 95% (結露なし)、標高 2000m (ディレーティングを超える場合) です。この数値はプロジェクト サイトと照らし合わせて確認する価値があります。

すべてのコンテナは、出荷のためにドアが密閉される前に、工場でパックレベルの記録を使用して完全な 0.5CP の充電と放電を完了します。

楽清工場内の 8 つのステップ

1. セルの取り込み — 314Ah LFP セルは、到着時に容量と内部抵抗を確認するためにバッチサンプリングされます。

2. パックの製造 — 70.4V/314Ah パックは溶接、配線され、パック BMS が取り付けられ、絶縁テストが行​​われます。

3. コンテナの製造 — エンクロージャは、同社の他のエネルギー製品と同じ床で切断、溶接され、防食コーティングが施されます。

4. ラックへの取り付け — パックは、DC バスが動作する 4P264S または 5P242S ストリング レイアウトに取り付けられます。

5. 熱および防火設備 - 空調ユニット、ダクト、エアロゾル発生器、パーフルオロヘキサノンシリンダーが設置され、機能テストされます。

6. 配線と制御 - モニタリング、通信ゲートウェイ、および DC ボトムエントリー グランドはプロジェクト インターフェイスに終端されます。

7. 工場受け入れテスト — パックレベルの電圧と温度をシリアル番号に対して記録した完全な 0.5CP サイクル。

8. 密閉と梱包 — ドアは密閉され、ショックインジケーターが取り付けられ、ユニットはコンテナヤード用に準備されます。

コンテナスケールでのサイジングの現実性チェック

大きい番号ではなく、発送ウィンドウに一致するバリエーションを購入してください。 1060kWh ユニットは、844.8VDC バスで 200A 標準を供給します。 1215kWh ユニットは、より低い公称 774.4VDC でより多くのエネルギーを提供します。 PO が切断される前に、どの電圧が PCS 動作範囲内にあるかを確認してください。

空冷には実際の限界があります。設置場所が常に +50°C を超える場合、またはエアコンが全負荷で継続的に稼働する湿度の高い熱帯気候にある場合は、液冷製品の方がセル温度をより平坦に保つことができ、より適している可能性があります。納品後ではなく見積書でその旨を伝えます。

必要な貯蔵量が約 500kWh 未満の場合、このコンテナは間違った形状です。キャビネットスケールの製品は、輸送、クレーン、現場にかかるコストが安く、同じ製品の中から製品をご紹介することができます。

EPC 見積書に提出する質問

効率の数値が 1 回の充放電サイクルにわたるシステム レベルであるかどうかを尋ねてください。当社の効率は 0.5C で最大 88% (補助機器を含む) です。

サイクル寿命の謳い文句に速度、温度、保持しきい値が記載されているかどうかを確認してください。条件のない「8000 サイクル」は仕様ではなくマーケティング文です。

中に何人の消防士がいるのか尋ねてください。エアゾールとパーフルオロヘキサノンを組み合わせた構成を保険会社が要件に組み込むことが増えています。

サイト PCS が別の通信プロトコルを使用している場合、コミッショニング時間はどうなるかを尋ねてください。ここでは CAN、イーサネット、RS485 が標準ですが、4G リモートはオプションです。

商業条件: 生産は標準コンテナの場合 30 ～ 40 営業日で実行され、5 年間の保証があり、バッテリ パックはコンテナを降ろさずに現場で交換可能です。

吊り上げ、配送、通関

3048*2438*2591mm、9500kg (1060kWh) または 10500kg (1215kWh) のユニットは、両端にクレーンが付いた平台上で移動します。フォークリフトはこの重量では評価されていません。トラックが到着する前に艤装とパッドクレーンを計画します。

バッテリーが取り付けられ充電されているため、コンテナは UN3480 危険物として出荷されます。 UN38.3 レポート、MSDS、DG 梱包申告書を作成します。一般貨物と比較して、出発地での予約リードタイムにおよそ 1 週間余分に予算を計上する必要があります。

標準条件は FOB 寧波または上海で、CIF が利用可能です。このユニットは高さ 40 フィートの立方体に相当する 1 つの荷物として輸送され、あなたの国で陸送する場合は、幅 3 メートル、10.5 トンの荷物に対応するルート許可が必要です。

保証と容量サービス

パック、空調、消防システム、監視を 1 つのシステムとして 5 年間保証します。

容量は、記載されている 0.5C サイクル下で定格エネルギーの少なくとも 80% を保持することが保証されています。劣化追跡では、工場出荷時の受け入れログをベースラインとして使用します。

パックはフィールド交換可能なモジュールです。弱いパックは、コンテナを降ろしたり、残りの文字列を中断したりすることなく、数時間で交換されます。

オプションの 4G を使用した CAN/Eth/RS485 経由のリモート監視により、サービス チームはパックレベルのデータを読み取り、オペレーターが容量のドリフトを認識する前に訪問のスケジュールを設定できます。

年間サービス: エアフィルターの清掃、消火薬剤の圧力チェック、端子トルクの検証、およびキャパシティラン。スペアパックは 5 ～ 7 営業日以内に発送されます。

サイト準備のミスで数週間の損失が発生

間違っています: コンテナのドアスイングとエアコンのクリアランスを確認する前にパッドを注入しました。右: コンクリートを注文する前に、3048*2438mm の設置面積と 1m のサービス コリドーをマークします。

間違い: 9500kg のユニットがフォークリフトで横滑りできると仮定しています。右: スプレッダーを備えたコーナーキャスティングからのクレーン — 艤装計画は、トラックが港を出発する前に存在している必要があります。

間違い: DC ボトムエントリー グランドをケーブル トレンチ フィルの下に埋めたままにしておきます。右: トレンチを埋め戻す前に、配置週間中にグランドを終端してシールします。

間違い: 「IP54 を備えている」という理由で湿度チェックをスキップしました。右: 動作帯域は結露のない 0 ～ 95%RH です。モンスーン地域では除湿機は安価な保険です。

間違い: 680 ～ 950VDC の範囲外でバッテリ バスを PCS に接続しています。右: 通電する前に、プロジェクト PCS がバリアントの公称電圧 (844.8V または 774.4V) を受け入れることを確認します。

メガワット時プロジェクトのフィールド ノート

ウズベキスタンのタシケントの不動産開発業者は、2024 年末に夜間/昼料金スプレッドの商業施設向けに 1,060kWh のユニットを注文しました。同社のプロジェクト エンジニアは、コンテナがクレーンで平台から持ち上げられてから 9 日以内に収益を上げたと報告し、RS485 を介した EMS ハンドシェイクにはパラメータ マッピングに午後 1 日かかったが、これは物理的な設置よりも時間がかかったと述べました。

マダガスカルのアンタナナリボの太陽光発電開発業者は、1215kWh のバリアントを既存の太陽光発電所と組み合わせました。彼らのフィードバックはエアコンに焦点を当てていました。島の暑さでは冷却負荷がデータシートで示唆されているよりも高かったため、2 台目のユニットを注文する前に +45°C でのディレーティング テーブルを求められました。

カザフスタンのアルマトイの鉱山請負業者は、処理工場のバックアップとしてコンテナを使用しました。彼らの電気監督者は、シングルリフトの設置を賞賛したが、通信ケーブル配線には長い工場尾部が必要であると不満を述べた。DC の入り口位置が下部にあるため、溝が計画よりも 4 メートル長くなった。

コンテナ予約前に購入者が尋ねる質問

Q: 2 つのバリエーションの違いは何ですか?

A: エネルギーとストリングのレイアウト — 4P264S (844.8VDC) で 1060kWh の場合は 48 パック、5P242S (774.4VDC) の場合は 1215kWh で 55 パック、同じエンクロージャ。

Q: コンテナには PCS が含まれていますか?

A: いいえ、これは DC 側のストレージ資産です。 CAN、イーサネット、または RS485 (4G オプション) 経由でプロジェクト PCS/EMS に接続します。

Q:どのように発送されますか?

A: UN3480 危険物として平台またはコンテナに積載し、UN38.3 レポートと当社が作成した MSDS を使用します。

Q: 標準的な充放電電流はどれくらいですか?

A: 680 ～ 950VDC の電圧範囲内で、0.5CP レートで両方のバリエーションで 200A。

Q: サイトのコミッショニングにはどのくらい時間がかかりますか?

A: パッドの準備ができていると仮定して、DC 配線、通信ハンドシェイク、立会いによる受け入れテストに 2 ～ 3 日かかります。

Q: 実際の効率はどれくらいですか?

A: 1 回の充電と 1 回の放電で測定した 0.5C での最大 88% (補助機器を含む)。

Q: バッテリーはどのくらい持続しますか?

A: 0.5C および 25°C で 8000 サイクル以上、少なくとも 80% のエネルギー保持。周囲条件が高温になると、その時間が短縮されます。

Q: リードタイムはどれくらいですか?

A: 標準コンテナの場合は 30 ～ 40 営業日です。出発地での DG の予約により、出航スケジュールに約 1 週間追加されます。
