家庭用3.5kWポータブルAC EV充電器

ホースに耐える耐候性

充電器の屋外正直性を確認する最も簡単な方法は、充電器の 2 桁目を読み取ることです。 IP54 は飛沫を意味します。 IP65はホースを意味します。この壁掛けユニットは第二種です。

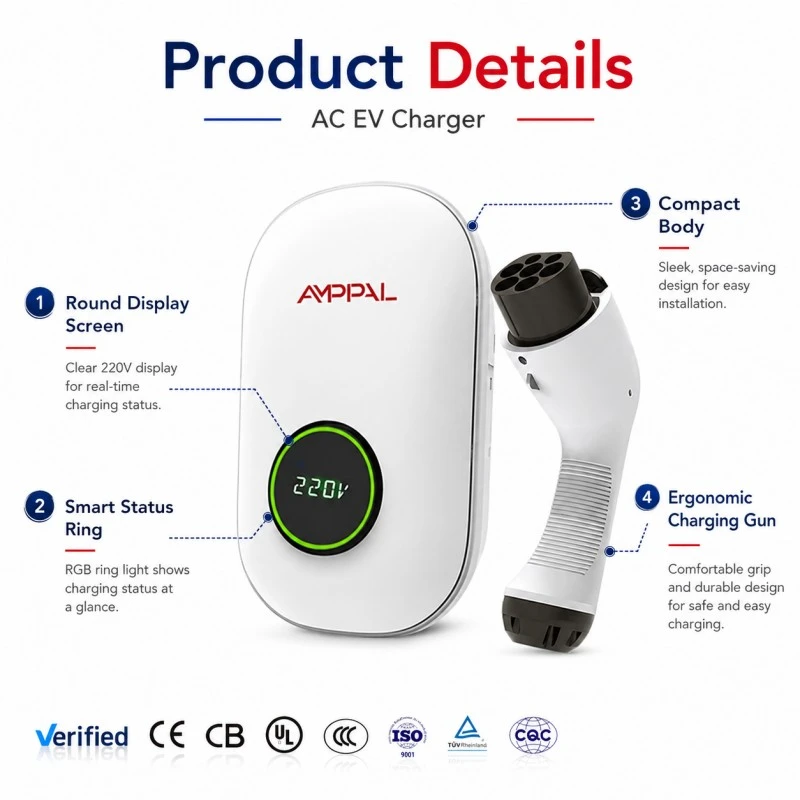

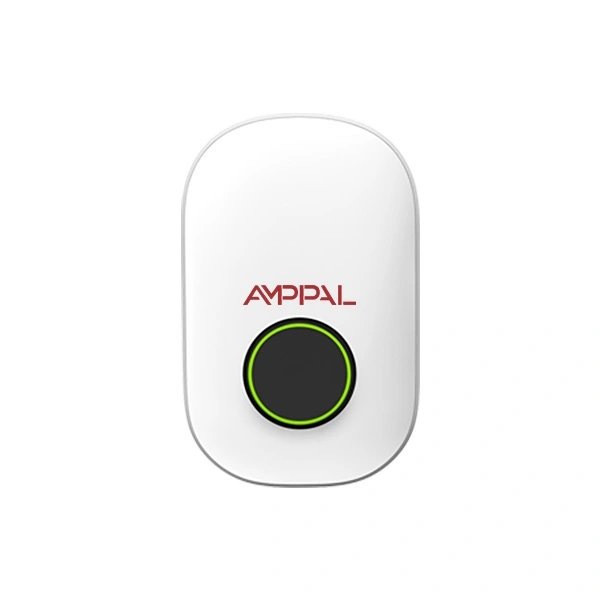

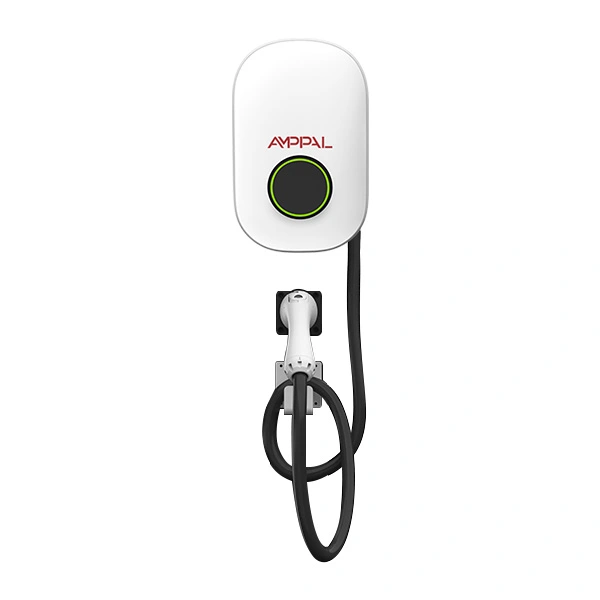

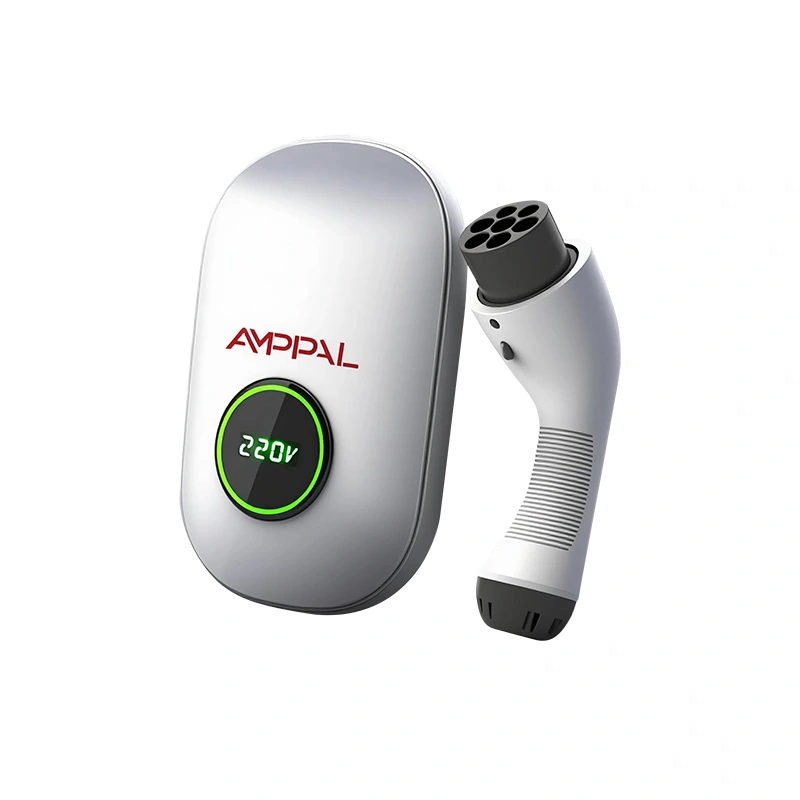

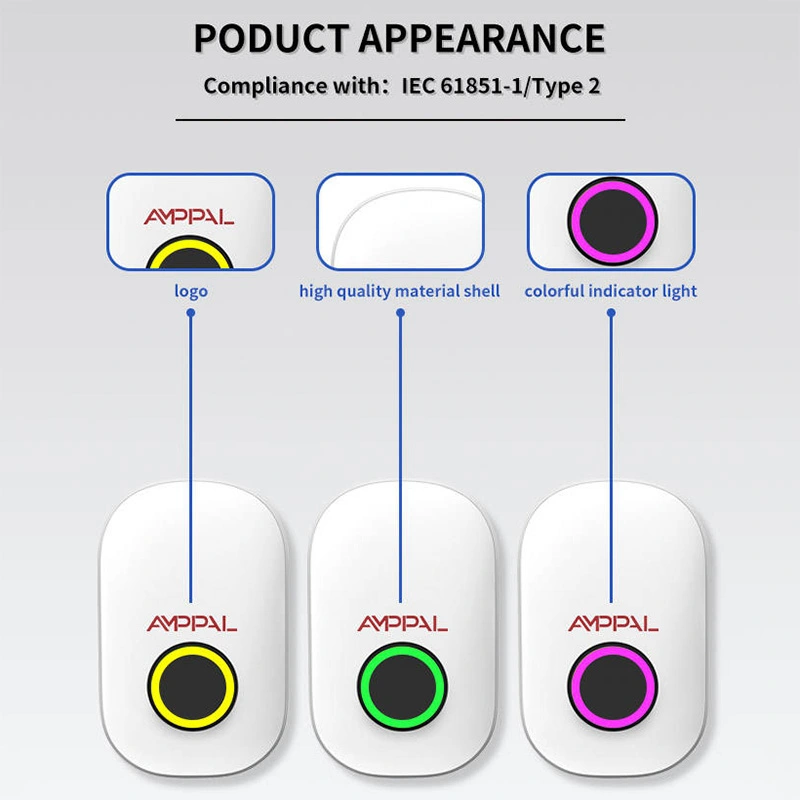

AMPPAL 3.5kW 家庭用ポータブル AC EV 充電器 (AF-AC-3.5-B-A-O-1/2-SF) は、タイプ 2 ソケット 1 個を備えた 304 x 191 x 95mm のプラスチック筐体ウォール ボックスで、単相 220VAC で定格 16A です。 Bluetooth、WiFi、AMPPAL アプリで接続し、-30°C ～ +50°C の動作範囲で IP65 定格を備えています。

当社は、潮風、砂嵐、モンスーンの雨、清掃員の高圧洗浄機など、通常の充電器では耐えられない場所向けにこの充電器を構築しました。塩水噴霧、シリカ粉塵、高圧洗浄機が三大凶器です。この住宅は 3 つすべてを中心に構築されています。

タッチ スクリーンを拭いたり、キーパッドを腐食したりする必要はありません。インターフェースはあなたの電話です。これらの部品を取り除くことは意図的です。エンクロージャ内の開口部が減り、塩気が攻撃するものが少なくなります。

IP65 による屋外充電の 5 つの変更点

防塵性は防塵性とは異なります。6 は、採石場や砂漠の建設現場であっても、粒子が侵入しないことを意味します。

ウォータージェットは許可されています。掃除中にユニットにホースを掛けることができますが、これはまさにほとんどの屋外充電器が故障する原因です。

密閉されたハウジングは結露しやすい気候を回避します。ガスケットはフロントカバーのネジパターンによって均等に圧縮されます。

-30°C ～ +50°C の範囲は、ヒーターやファンなしで北欧の冬と湾岸の夏をカバーします。

プラスチック製の筐体により錆びの発生がありません。金属のエッジや腐食したヒンジ ピンがなく、本体は 1 人で設置できるほど軽いです。

失敗することが 1 つ減ります。カード リーダーやキーパッドがないため、筐体内の開口部が減り、塩気の影響を受ける部品も減ります。

技術仕様

このユニットが構築された環境

水しぶきが水面から 500 メートル以内のあらゆるものに降り注ぐ海岸沿いの家やコテージ。

建設現場の小屋や粉塵が多い地域の工具小屋。細かい粉塵が細かいコネクターに粉砕する可能性があります。

モンスーン気候: 壁掛けおよび下向きソケットは、水が溜まる前に水をはじきます。

湿度が高く、定期的に洗浄作業が行われる農場の別棟と厩舎。

冬はマイナス30度で、安価な電子機器が使えなくなる寒冷地。ユニットは全範囲で定格されています。

一時的なセットアップおよびレンタルセットアップ: 軽量で壁掛け式で、サイト間の移動が簡単です。

一晩中結露が滴るガレージやカーポートの壁。密閉されたボードが湿気をはねのけます。

ゲストが設備に厳しい貸別荘。ホースが落ちても生き残ったユニットは、ほとんどのゲストを生き延びます。

雨が降ったときに室内で何が起こるか

水は最初にフロントカバーに接触します。 IP65 ガスケットはカバーの後ろにあり、ケーブル グランドが入口点を密閉します。ユニットはエンクロージャ表面を通して対流冷却されるため、雨が侵入する換気スロットはありません。

タイプ 2 ソケットには独自の蓋が付いています。車に接続すると、コネクタ自体に耐候性が備わります。アイドル時は、蓋が雨や埃が接点に付着するのを防ぎます。

IP65 が意味するもの: 水没。この定格は水たまりではなく噴流や雨を対象としているため、ソケットを下に傾けてユニットを取り付け、ベースを浸水レベルより高く保つようにしてください。横から雨が降る現場では、凹型のソケットと薄型の蓋により、水が接点に到達するまでの経路が長くなります。

冷たい動作も一線に値します。密閉された空間はほとんど呼吸しないため、湿気は通気口によって管理されるのではなく、接合部でブロックされます。極端な凍結融解サイクルの場合でも、軒下に設置することをお勧めします。費用もかからず、最後の疑問も解消されます。

IP65 等級の背後にあるテスト

バッチ サンプルでは、​​IEC 60529 に基づく IPX5 ウォーター ジェット テストを実行します。つまり、6.3 mm ノズルを毎分 12.5 リットルで使用し、あらゆる角度から 3 分間スプレーされます。

IP6X 手順に従い、ダストチャンバーを実行して 8 時間後に侵入がないことを確認します。

100% のユニットがハイポット誘電体およびアース導通チェックに合格します。

IEC 60068 に準拠した -30 °C から +70 °C までの熱サイクルに加え、サンプリングされたユニットに 96 時間の塩水噴霧。

エンクロージャを密閉した状態で 48 時間の全負荷バーンインを行い、内部温度を記録します。

ISO 9001:2015 に基づく RoHS/REACH 準拠コンポーネント。低電圧および EMC 指令に基づく CE。

すべてのユニットのシリアル番号はテスト記録にリンクされているため、バッチ証明書を特定の製造日まで遡ることができます。

エンクロージャの作り方: 8 つのステップ

成形: ハウジングは射出成形され、ガスケットの溝と取り付けポイントがツールに設計されています。

ガスケットの取り付け: IP65 シールが取り付けられ、バックライトの下で連続的なビードが確認されます。

PCBA: 電源ボード、Bluetooth/WiFi モジュール、および計測器は SMT ラインに実装されています。

保護コーティング: メインボードには、最終組み立ての前に薄いコンフォーマル コーティングが施されます。

ソケットとケーブルグランドのアセンブリ。シールが機能する仕様に合わせてトルクをかけられます。

ファームウェアのロードとアプリのペアリングのチェック。

IP サンプリング: 各バッチのユニットがウォーター ジェット リグに送られます。

ハイポット、視覚的 QC、および梱包。標準的なご注文は 15 ～ 20 営業日で発送されます。

適切なツール、適切な現場: 3.5kW の選択

3.5kW はゆっくりとした安定した充電です。一般的な EV の場合、時速約 15 ～ 17km の航続距離があり、ほとんどの通勤者にとっては一晩でフル充電できる量です。駐車場が何時間も駐車し、回路が通常の 16A ソケット回路である場合に選択してください。

ターンアラウンドが必要な場合は選択しないでください。 2 時間ごとに運行するタクシー車両には 7 kW または 11 kW が必要ですが、三相サービスを備えた車両基地では 3.5 kW のボックスを実行すべきではありません。これは家庭用および軽商用ツールであり、スループットマシンではありません。

本当に勝てる場所: パワーではなく、屋外での露出が決定します。場所が沿岸、埃っぽい、または凍結している場合、控えめな出力でも IP65 シェルが正当化されます。

単相7kW機との比較は？ 3.5kW は 16A、7kW は 32A を消費します。多くの古い家やコテージには 16A 回路がありますが、32A 回路はありません。配線によって選択が決まる場合、3.5kW では再配線が完全に不要になります。

バイヤーが AMPPAL 室外機を好む理由

IP65 はテスト済みであり、想定されていません。ウォーター ジェットおよびダストチャンバーの結果はバッチごとに入手できます。

AMPPAL アプリを使用した Bluetooth および WiFi 経由のローカル制御。セッションを開始するためにクラウド アカウントは必要ありません。

コンパクトな 304 x 191 x 95 mm のハウジングと 1 人での壁掛け設置が可能です。

CE 認証、2 年間の標準保証、リードタイム 15 ～ 20 営業日、MOQ 1 ユニット。

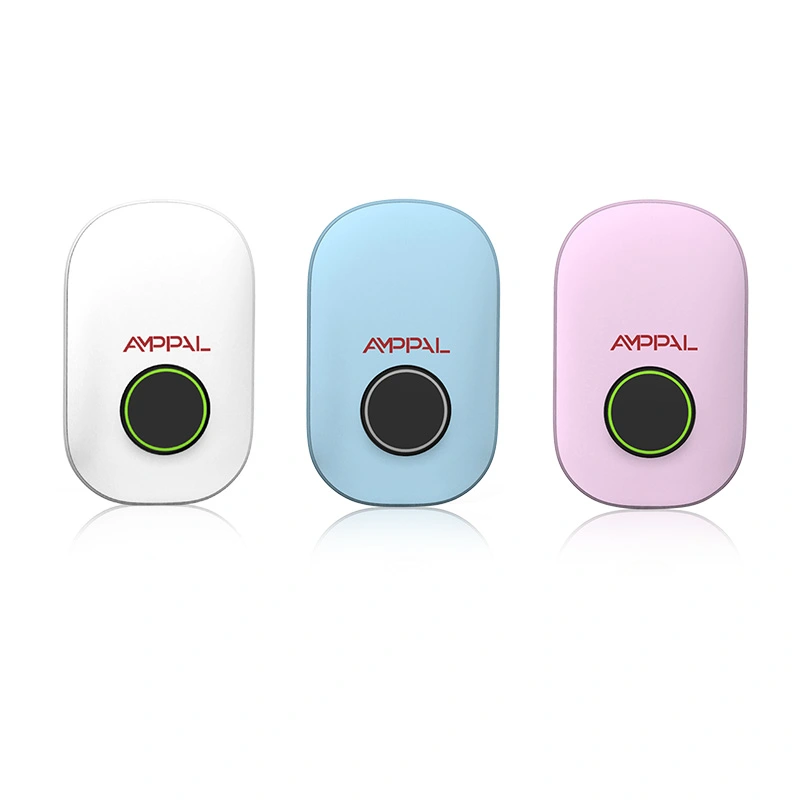

OEM/ODM: ロゴ、ハウジングの色、アプリのブランディングをカスタマイズ。 2014 年以来 40 か国以上に輸出されています。

在庫に優しいスペア: 消耗品はガスケット、ソケット蓋、およびケーブル アセンブリのみであるため、販売代理店は 1 つの小さなキットを保持し、設置ベース全体をカバーできます。

梱包と配送の詳細

各ユニットは、壁用ブラケット、ネジ、マニュアルとともに、発泡材で保護された約 380 x 280 x 170 mm の小売用カートンに入れて出荷されます。総重量は約3kg。

2 層でパレットごとに 40 個。 20 フィートのコンテナには約 1,500 ユニット、40HQ には約 3,300 ユニットが収容できるため、少量の注文でも大量の注文でも経済的に出荷できます。販売代理店は、このモデルを 7kW および 11kW バージョンと 1 つのコンテナ内で組み合わせることがよくあります。

見積もりは FOB 寧波または上海、EXW が利用可能です。商業送り状、梱包リスト、船荷証券、原産地証明書、および CE 宣言がすべての出荷に添付されます。

サポートと修理ポリシー

出荷から 2 年間の標準保証があり、密閉された電子機器を含む製造上の欠陥がカバーされます。

ビデオ診断による 24 時間の技術対応。

スペアパーツ: ガスケット キット、ソケット蓋、およびケーブル アセンブリは、DHL/FedEx 経由で 2 営業日以内に発送されます。

写真とシリアル番号による RMA: 返品する前に交換または修理が確認されます。

シールは摩耗品です。ユニットが分解された場合はガスケットを交換してください。すべての修理注文には新しいガスケットが無料で付属しています。

ほとんどの場合、現場での修理が可能です。フロント カバーとガスケットは標準的な工具で取り外せるため、カバーが損傷してもまったく新しいユニットになるわけではありません。

取り扱いおよび清掃上の注意

間違い: 蓋を開けたままソケットを高圧洗浄します。右: ソケットの蓋を閉じ、ホースで接続する前に、差し込まれたコネクタをカバーします。

間違い: ユニットを平らに取り付けると、上端に水が溜まります。右: ブラケットの傾斜を利用して、顔から水をはじきます。

間違い: エンクロージャにフィールド ケーブル エントリをドリルで穴を開けます。右: 工場出荷時のグランドを使用します。現場で掘られた穴から水が侵入します。

間違い: 浸水しやすい地域の床面にユニットを放置します。右: 既知の洪水ラインの上にマウントします。 IP65は噴流に対しては耐性がありますが、潜水に対しては耐性がありません。

間違い: 何年も紫外線にさらされた後、ガスケットを無視します。右: シールを毎年検査し、亀裂が入っている場合は交換します。キットの費用は診断よりも安くなります。

厳しい気候でのバイヤーの物語

ノルウェーの海岸にあるコテージの所有者は、海から 200 メートル離れたボートハウスの横にコテージを設置しました。塩水噴霧に2度耐えた冬を過ごした後、唯一の問題はソケットの蓋が固かったことだった。彼はそれをシリコンスプレーで緩めた。電子機器は決して故障しませんでした。

ケニアの建設請負業者は、ほこりっぽい高原地帯にある現場小屋に 4 台のユニットを保管しています。サイト管理者の苦情は、ほとんどの場合とは逆です。ユニットは非常に密封されているため、ほこりが逃げることもできず、晴れた日には画面ベゼルの後ろに薄い膜が溜まります。

チリの鉱山キャンプは、高地にある職員の住居用にバッチを注文しました。彼らの電気職長は、-18°C で一晩過ごした後、-30°C の定格を高く評価しました。彼は以前、安価な充電器が-10℃以下で故障するのを目撃していました。

これらの報告に共通するのは、誰も水害について言及していないということだ。苦情は、見た目の美しさ、固い蓋、または色あせたベゼルであり、まさに耐候性のデザインが所有者に負担を与えるものです。

耐候性充電に関する質問

Q: 本体に直接水を噴霧しても大丈夫ですか?

A: はい、IP65 はあらゆる方向からの低圧噴流に対して保護します。ホーシング中はソケットの蓋を閉じたままにしてください。

Q: IP54 と IP65 の違いは何ですか?

A: 2 番目の桁: 4 は飛沫に耐性があり、5 は噴流に耐性があります。最初の数字 6 は防塵性を追加します。

Q: 氷点下でも充電されますか?

A: 定格温度は -30°C です。車のバッテリー管理は、寒いときにどれだけの電力を受け入れるかを決定します。

Q: プラスチックのハウジングは日光に当たると黄ばみますか?

A: ハウジングは UV 安定化されていますが、屋外で数年間使用すると、若干の表面の色褪せが予想されます。

Q: クラウド アカウントがないとアプリは何をしますか?

A: Bluetooth のペアリング、開始/停止、およびライブ電力表示はローカルで機能します。 WiFi を設定すると、リモート アクセスが追加されます。

Q: どのソケットとケーブルが付属していますか?

A: 固定ケーブル付きのタイプ 2 ソケット 1 つ。 CCS および CHAdeMO は AC モデルでは提供されません。

Q：屋内でも設置できますか？

A: はい、IP65 シェルはどこでも機能します。屋内で使用すると、ヘッドルームが未使用のままになります。

Q: リードタイムはどれくらいですか?

A: 標準モデルの場合は 15 ～ 20 営業日、MOQ 1 ユニット。
