家庭および旅行用アクリルハウジング付き 3.5kW ポータブル AC EV 充電器

この充電器の正体

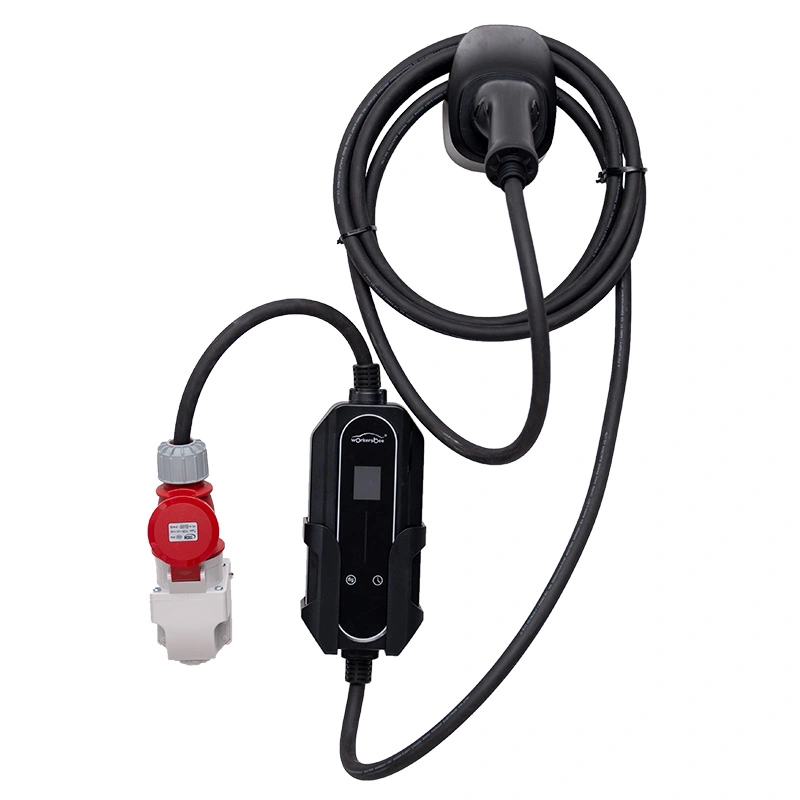

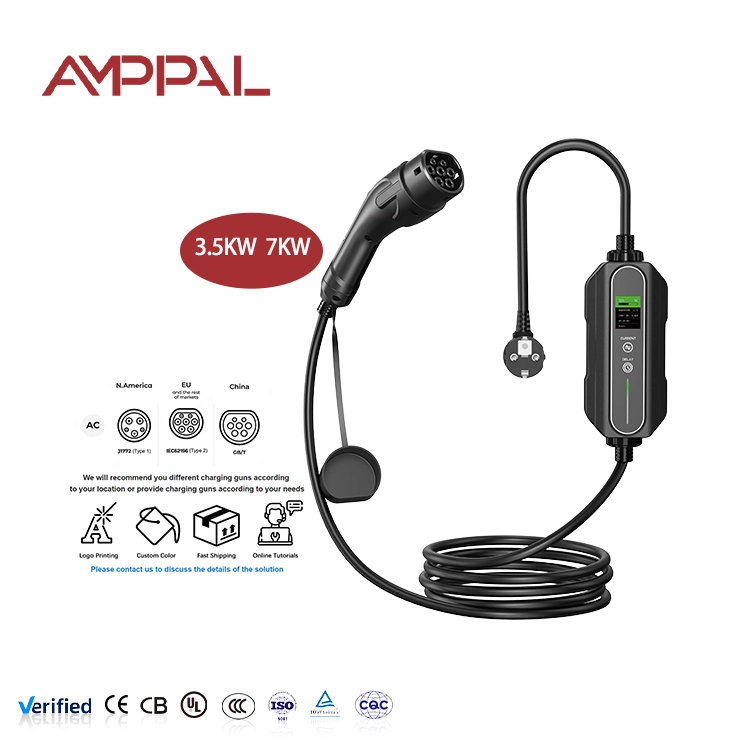

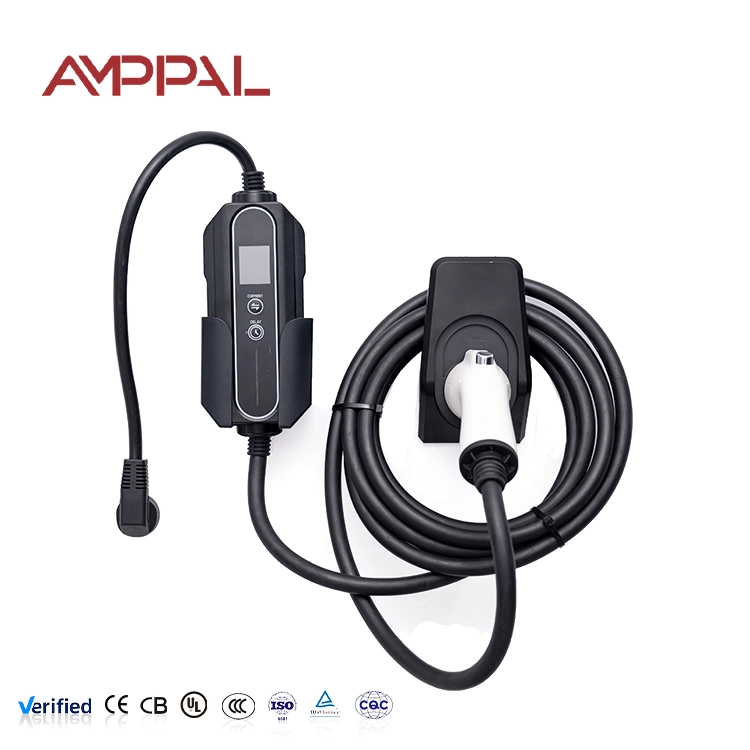

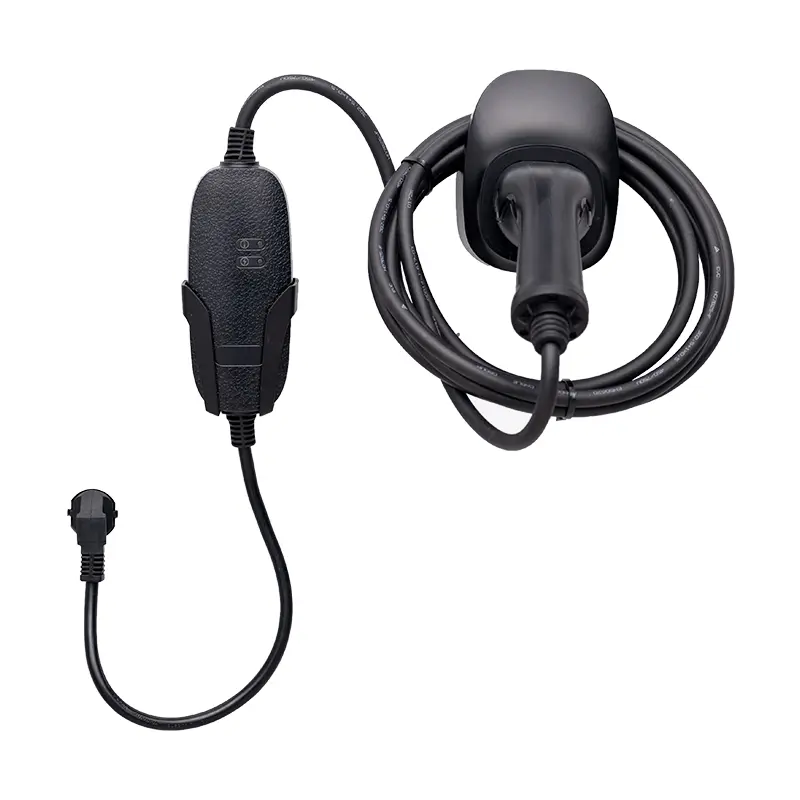

ほとんどの EV 所有者は、壁にボルトで固定されている場合にのみ充電器を目にします。これは異なります。AMPPAL 3.5kW ポータブル AC EV 充電器、アクリルハウジング付き、家庭用および旅行用 (アクリルパネルタイプ、モデル AF-AC-3.5kW) は、設置する充電器ではなく、持ち運ぶ充電器です。

内部には、AMPPAL が固定ウォールボックスに使用しているのと同じ PC/ABS エンクロージャが使用されていますが、前面は LCD 読み取り機能を備えた磨かれたアクリル パネルで、ユニット全体の重量はトランクのスペアタイヤの後ろの隅に置くのに十分なほど軽いです。

通常の 220VAC ソケットから 16A を消費し、最大 3.5kW を車両に供給します。これは現代の標準からすると遅いですが、正直に言うと、これはバックアップ ツールであり、毎日のドライバーの充電器ではありません。

メインのウォールボックスがオフラインの場合、目的地に充電器がない場合、または公共充電が噂されている場所を運転している場合、このボックスは壁のコンセントを充電ポイントに変えます。それが同社が最も得意とする仕事だ。

トランク充電器がスペースを確保する理由

緊急時保険: 高速道路の休憩所でバッテリーが切れると、レッカー車の費用がかかります。トランク充電器には壁コンセントと数時間の費用がかかります。

一般的な家庭用コンセントから充電できるため、どこにいても充電インフラに依存する必要がありません。

16A 入力は家庭用配線に優しく、認定アダプターを介して Schuko、UK、CN、US のソケットで動作します。

アクリル パネルと LCD により、電話を使わずに、充電電流、温度、障害コードなどのステータスが一目でわかります。

IP55 等級は、キャンプ場や建設現場に放置された小さなユニットを心配するほこりや雨しぶきを軽減します。

5 メートルのケーブルは、2 番目の延長リードなしで角を曲がったソケットからカーポートまで届くのに十分な長さです。

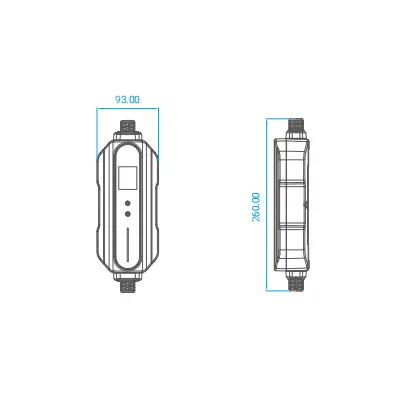

技術仕様

このバックアップユニットが維持される場所

充電ネットワークがまだらな地域をまたぐドライブ旅行では、ホテルやゲストハウスのコンセントが唯一の夜間の選択肢となる場合があります。

電気接続はあるものの、敷地内に EVSE 設備がない週末のキャンプやグランピング サイト。

家に充電器がなく、徒歩圏内に公共の柱がない通りの親戚を訪問する。

固定ウォールボックスの設置が経済的に意味のない場所に駐車されるセカンド カーおよびフリート プール カー。

展示会、展示会、デモ車両の補充が必要だが会場で常設が禁止されている仮設オフィス。

ポータブル AC ボックスが車を充電する仕組み

充電器は、コンタクタを閉じる前に、タイプ 2 / GB/T 信号ラインを介して車両とネゴシエートします。車が 16A を受け入れることができることを確認した場合にのみ電力が流れます。ボックスは電流をポートにダンプするだけではありません。

内部のタイプ A RCD は残留電流を監視し、電子機器は電圧と周波数を継続的に監視します。グリッドが 176V (220V マイナス 20%) を下回ると、ユニットはオンボード充電器に負荷をかけるのではなく、一時停止して再試行します。

ボックスを壁に差し込み、銃を車に差し込むと、LCD が準備完了、接続済み、充電完了と表示されます。アプリのセットアップ、アカウント、RFID カードは必要ありません。オプションの APP ミニ プログラム制御により、リモート監視とスケジュールされた開始が追加されます。

フル充電にはほぼ 1 日かかるため、現実的なパターンは、一晩中または勤務時間中に電源を入れ、150 ～ 200 km を回復して走り去るというものです。

認証と品質保証

CQC、CE、TUV の認証を取得しており、各生産バッチには顧客の検査のために対応するテストレポートがファイルに保管されています。

すべてのユニットは、ランダムなサンプルチェックではなく、梱包前に工場で 30 分間の全負荷バーンインを受けます。

IP55 の検証には、アクリル パネルの継ぎ目を含む、組み立てられたユニットに対するダスト チャンバーおよび水スプレーのテストが含まれます。

コンタクタは耐久テストで 10,000 回サイクルされます。 LCD と制御基板は 96 時間の塩水噴霧暴露テストに合格しています。

熱試験は、設計が凍結される前に、恒温槽内で -30℃ ～ +50℃ の動作ウィンドウ全体をカバーします。

トレーサビリティ: 各充電器には、保証期間全体の製造およびテスト記録にリンクするシリアル番号が付いています。

AMPPAL がこの充電器を製造する方法

エンクロージャは、ロボットラインでの PC/ABS 複合射出成形から始まります。AMPPAL は、「中国の電化製品の首都」である浙江省楽清市にある同社の工場で、ファナックおよび TRUMPF オートメーションと協力して稼働しています。

そこから、内部ブラケットの CNC 切断と曲げ、制御基板のウェーブはんだ付け、コンフォーマル コーティング、コンタクタと RCD の手動組み立て、アクリル パネルの取り付け、電気安全と通信ハンドシェイクをカバーする 2 段階のテスト ステーションという一連の作業が実行されます。

AC 充電器と DC 充電器は別々の組立ラインで稼働しており、工場の年間生産能力は 100 万台を超えています。 AMPPAL は 2014 年に設立され、それ以来累計 100 万台を超える充電ユニットを納入してきました。

その後、各ボックスは焼き付けられ、シリアル化され、梱包されます。要点がすべて伝えられる製品の場合、最終ステップが重要です。QC は、承認前にラッチ、ハンドルの感触、およびケーブルの張力緩和をチェックします。

3.5kWが最適ですか? (そうでないときも)

すでに自宅に固定ウォールボックスを所有していて、旅行用に 2 つ目のポータブル セキュリティ層が必要な場合は、この充電器をお選びください。賃貸していて恒久的なものを設置できない場合。または、公共料金が安い地域の顧客に販売または配布する場合。

厳格なスケジュールでのみ充電を行う場合は、このオプションを選択しないでください。車が毎晩夜間に 300 km 走行する必要がある場合、このユニットは物理的にそれを実現できず、ファームウェアがそれを変更することもありません。

ヨーロッパの商用サイトで三相機能が必要な場合は選択しないでください。これは設計上単相ユニットです。

ほとんどの個人所有者にとって、正直な計算は次のとおりです。3.5kW は、1 時間の充電あたりおよそ 14 ～ 16 km の航続距離を意味します。この数値が自分の生活に合わない場合は、同じファミリーの 7kW または 11kW のポータブル モデルにステップアップしてください。

バイヤーが汎用ボックスではなく AMPPAL を選ぶ理由

本物の工場、本物の人々: AMPPAL は、260 人以上のスタッフを擁し、楽清市に独自の生産工場を有する国家レベルの「小さな巨人」専門会社です。

標準モデルの場合は 15 ～ 20 営業日で納品され、OEM のブランディングとパッケージングは​​同じサイクルで処理されます。

このような製品の最低注文額は低いため、コンテナではなく少量の最初のバッチで市場を検証できます。

カスタム オプション: アクリル パネル上のロゴ、カスタム ケーブル長、目的地市場向けのさまざまなプラグ規格。

必要な書類: 40 か国以上の輸出国での通関のために準備された CE/TUV/CQC 証明書、試験報告書、商業書類。

梱包と発送

ユニットは小売用の箱に入れて出荷されます。ほとんどの 3.5kW ポータブル製品はオンラインで販売されているため、パッケージは宅配便ネットワークを通過し、棚に並べてもきちんと見える必要があります。個々の箱の重量は 5 メートルのケーブルを含めて約 6 ～ 8 kg なので、宅配便のコストが低く抑えられます。

大量の注文の場合、小売箱は輸出用カートンに入り、次にパレットに置かれます。カートンのサイズに応じて、20 フィートのコンテナあたり 80 ～ 120 個のユニットが、パレットにストレッチ包装され、指示に従ってマークが付けられます。

充電器は軽量でコンパクトなので、緊急または少量の注文の場合は航空輸送が現実的な選択肢です。海上輸送はコンテナがいっぱいの場合に適用されます。コマーシャルインボイス、パッキングリスト、目的地の税関に必要な証明書を提供します。

アフターセールスと保証

充電電子機器、筐体、ケーブル アセンブリの製造上の欠陥をカバーする 2 年間の保証。

コントロールボード、LCDモジュール、ケーブル用のスペアパーツを取り揃えています。交換部品は確認後 5 営業日以内に発送されます。

Free remote diagnosis: send us the LCD fault code and our engineers walk you through the fix before any return.

ファームウェアと APP ミニ プログラムのアップデートは、製品の耐用期間中、工場ポータルを通じて発行されます。

メンテナンスに関するアドバイス: アクリルパネルに研磨剤の入ったクリーナーが付かないようにし、柔らかい布で拭き、使用しないときはユニットを乾燥した状態で保管してください。

使用上の注意: 間違ったものと正しいもの

間違い: 延長リード線をデイジーチェーン接続すると、20 メートル離れたソケットに到達します。右: 屋外使用向けに定格された 1 つの高耐久 16A 延長線を、完全に解凍して使用します。

間違い: 充電器を湿ったトランクに何ヶ月も巻いたままにしておき、まだ動作すると思い込んでいるのです。右: 2 か月ごとに急速テスト充電を実行し、乾いたバッグに入れて保管します。

間違い: 複数のエアコンに電力を供給するコンセントに接続し、安定した 16A を期待しています。右: 専用回路を使用するか、低負荷時に充電します。

間違い: 即席のアダプターを使用して互換性のないソケットにプラグを強制的に差し込むことです。右: お住まいの国に適したプラグ バージョンまたは認定アダプターを注文してください。

間違い: ケーブルを鋭いエッジの上で引きずったり、ケーブルのトランクを閉じたりします。右: ケーブルを緩めに巻き、付属のストラップを使用します。

数か月使用後のお客様の声

冬季キャビン用にこれらを在庫しているノルウェーのアウトドア用品輸入業者は、-30℃の定格が決め手だったと報告しています。「顧客はスキーキャビンでディーゼル発電機をオフにして充電しており、ボックスは毎回-20℃で始動します。」寒い中から暖かい車に直接持ち込むと、アクリル面の内側に結露が発生するため、購入者にはプラグを差し込む前に 10 分待つように指示しています。」

フランスのEV所有者は、バルコニーコンセントのあるアパートに住んでいた間、このボックスを唯一の充電器として1年間使用していました。彼の正直な評定は次のとおりです。「速度は遅いですが、毎晩必ず充電します。」 LCD は私が気に入っている部分です。電話アプリを信頼する代わりに、温度と電流を確認できます。冬になるとケーブルが硬くなるのが唯一の不満です。」

アラブ首長国連邦の中古車ディーラーは、各配送車に 1 台ずつ保管しています。「中古の EV を販売するとき、新しい所有者はまだ充電器を持っていないことがよくあります。このボックスからバッテリーをフル充電した状態で車を引き渡し、顧客は同じユニットを私から購入します。私が長年抱えていた物流の問題が解決されました。」

よくある質問

Q: この充電器はどのEVでも使用できますか?

A: タイプ 2 および GB/T 車両で動作します。車両側コネクタは、市場に合わせて注文時に構成できます。

Q: 一般的な 60 kWh バッテリーの充電時間はどれくらいですか?

A: 空の状態から約 17 時間。ちょっとした休憩ではなく、一晩または平日の充電として計画してください。

Q: 専門的な取り付けが必要ですか?

A: いいえ。定格 16A の壁コンセントに差し込みます。それがインストール全体です。

Q: ソケットの電圧が低い場合はどうなりますか?

A: ユニットは 176V 未満で一時停止し、グリッドが回復すると自動的に再開します。

Q: オプションの APP ミニ プログラムには価値がありますか?

A: リモート監視とスケジュールされた充電が追加されます。接続して充電するだけの簡単さが必要な場合はスキップしてください。

質問: 雨の中でも充電できますか？

A: ユニットは水噴霧に対して IP55 等級に準拠していますが、ソケットとプラグの接続は乾いた状態に保ってください。

Q: どのようなプラグが利用可能ですか?

A: Schuko、UK、CN、US、その他の規格は工場で取り付けることができます。

Q：7kWモデルとの違いは何ですか？

A: 7kW には 32A 回路が必要で、約 2 倍の速さで充電されます。 3.5kW は標準の 16A ソケットで動作します。
