住宅コミュニティ向け7kWペデスタルAC EV充電ステーションタワー

壁が選択肢にない場合

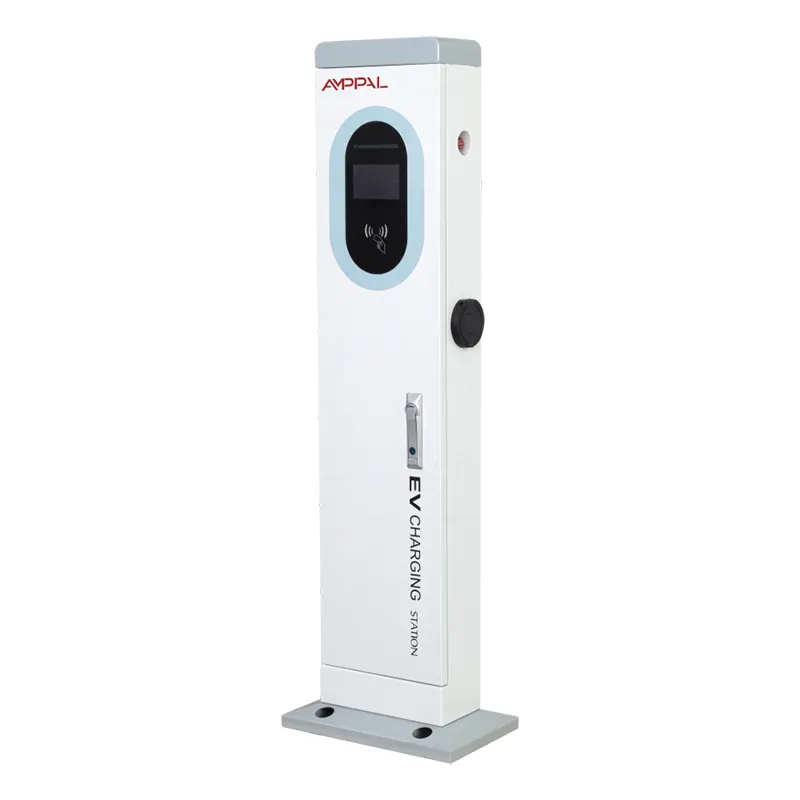

オープン駐車場には、壁が必要な場所に壁があることはほとんどありません。このギャップこそ、この製品が開発された目的です。 AF-AC-7kW は自立型充電タワーです。410 x 240 x 1400 mm のスチール製の柱に、1 つの 7kW AC 充電ポイント、5 インチのカラー タッチ スクリーン、決済およびネットワーキング ハードウェアが 1 つの密閉ボディ内に搭載されています。

設置は基礎の注入であり、建設プロジェクトではありません。当社が同梱するアンカー キットと穴あけテンプレートを使用してベース プレートをコンクリート パッドにボルトで固定し、タワーに 220VAC +/-20% を供給し、イーサネットを接続するか、4G SIM を取り付けます。掘削するファサードも、議論する家主の壁もありません。コンクリートを流し込むことが許可されているのは地面だけです。

駐車場を所有しているホテル、地上駐車場のあるモール、または道路側に区画を追加する自治体の場合、その自由が今四半期に有料化を導入するか来年に導入するかを決定することがよくあります。ウォールボックスは充電の問題を解決します。タワーは敷地の問題を最初に解決します。

バイヤーがウォールボックスよりもポールを選ぶ理由

設置場所の自由 - 壁がある場所ではなく、列の中央、端のベイ、または木の間など、車が駐車する場所であればどこにでもタワーを設置できます。

立っているときの高さの人間工学 - 1400 mm では画面が自然な目の高さに位置するため、ドライバーは腰をかがめたりしゃがんだりすることなく、タップしたり、支払いをしたり、プラグを抜いたりすることができます。

ケーブルの取り扱いが簡単 - ガンは腰の高さのホルスターに吊り下げることができ、高齢のドライバーや配達員にとって、壁の低いソケットよりも明らかに快適です。

1 つの密閉エンクロージャ - すべての電子機器が IP54 タワー本体内に設置されているため、一般的なサイトでは別個の配電ボックスは必要ありません。

敷地の向こう側から見えます - 塔は 50 メートル離れたところから充電しているように見えます。ウォールボックスは駐車中のバンの後ろに消えてしまい、ウォークインの顧客にコストがかかります。

設置面積はユーザーとともに拡大します - このシリーズのすべてのタワーは同じ 410 x 240 ベースを共有しているため、後でデュアルガン モデルに移行した場合でも同じパッドを再利用できます。

技術仕様

自立したポールがその地位を維持する場所

湾の近くにある建物のファサードのない屋外のホテルおよびリゾートの駐車場。

近くの建物への穴あけが許可されていない自治体の路上および公共の敷地の湾。

借地にある職場の駐車場 - テナントは壁に触れることができませんが、パッドを注ぐことはできます。

建物から遠く離れたところに、レストランや小売店の敷地が点在しており、入り江が点在しています。

建物が完成する前に充電を開始する必要がある新築現場。

タワーが現場でどのように機能するか

電力は 220VAC +/-20% 電源からタワーに流れ、コントロール ユニットを通って、ガンから 1 台の車両に最大 7kW で流れます。これは、中型 EV の場合、時速約 45 km の航続距離と、ヨーロッパのほぼすべての乗用車の場合、一晩でフル充電できます。

タワーは、OCPP 1.6 または 2.0 を使用して、イーサネット、4G、または WiFi 経由でオペレーターのバックエンドに報告します。 5 インチの画面により、プラグイン、認証、充電、受け取りまでドライバーが操作できます。セッション データはリアルタイムでクラウドに到達します。

サービスはほとんどがリモートです。セッションが失敗すると、バックエンドがそれをログに記録し、サイト訪問が必要かどうかを判断する前にネットワーク経由でタワーの診断を読み取ります。

CEマークが実際に取ったもの

EU 低電圧および EMC 指令に基づく CE マーキング。輸入業者および通関のためにテスト文書が保管されます。

IP54 は当社の研究室およびサードパーティのテスト機関によって検証されており、あらゆる角度から防塵および防滴が行われます。

沿岸の駐車場に適したサイズの粉体塗装された筐体で 96 時間の塩水噴霧テストを実施。

設計がフリーズする前に、-20C ～ +50C の定格範囲にわたって完全な機能テストを実施。

すべての生産ユニットは、無作為のサンプルではなく、梱包前に負荷テストに加えて、支払い端末とネットワークのハンドシェイク テストを実行します。

CE はベースラインです。この工場は、他の輸出プログラム用の CCC、TUV、UL、CB マークも保持しています。

コイルからタワーまで: 当社の工場の 8 つのステップ

スチールシートは、当社の板金工場でレーザーカットされ、410 x 240 のプロファイルに CNC パンチングされます。

TRUMPF プレス ブレーキが柱を折り曲げ、FANUC ロボットが継ぎ目を溶接します。

本体は粉体塗装されています。各バッチのサンプルは塩水噴霧テストに送られます。

AC 組立ラインは、制御モジュール、コンタクタ、5 インチ スクリーン、および充電ガンに適合します。

ケーブル挿入口や画面ベゼルを含め、密閉性が IP54 要件に基づいてチェックされます。

各タワーは抵抗負荷による機能テストを実行し、次に支払いとネットワークのテストを実行します。

QC がシリアル番号、テストレポート、および CE 文書に署名し、ユニットの発送が予約されます。

標準リードタイムは注文確認から 15 ～ 20 営業日です。緊急の注文は合意に基づいて優先レーンに送られます。

ポールまたはウォールボックス?正直な比較

車を駐車する場所にすでに頑丈な壁が立っている場合は、ウォールボックスを購入してください。基礎が不要で、鋼材が少なく、設置が早く、コストが安くなり、それらも販売しています。習慣ではなく事実に基づいて選択してください。

このタワーの追加費用は 3 つのものをもたらします。1 つ目は、継承するのではなくその場所を選択する権利、膝の高さの壁コンセントには匹敵しない立位の高さの人間工学、そして荷積み室の壁にボルトで固定されたボックスよりも敷地内の交通に耐える密封された本体です。

これを購入すべきでない人は、コンクリートを打設できないテナント、数週間しか充電する必要がない現場、または 1 台の車を通常のソケットで一晩充電できる購入者です。彼らにとって塔は鋼鉄なので必要ありません。

AMPPAL が提供する再販業者にはできないもの

2014 年に設立された中国の電力首都である楽清市にある浙江安福新エネルギー技術有限公司から工場直送されています。

従業員 260 人以上を擁し、AC と DC の別々の組立ラインを擁する全国規模の小さな巨大企業です。

2024年までに100万台以上が納入され、UAEやドイツからマレーシアやメキシコに至るまで40カ国以上に輸出される。

FANUC と TRUMPF の自動化ラインに加え、社内の CNC パンチング、曲げ、レーザー切断も行っています。

OEM および ODM を歓迎します - カスタムカラー、ロゴ、支払いブランディングおよびパッケージング、MOQ はプロジェクトごとに協議されます。

梱包、容器および貿易条件

Each tower ships in a vertical wooden crate sized for the 1400 mm height, with internal bracing around the screen and bezel. The anchor bolts, drilling template and mounting hardware travel inside the same crate, so nothing waits at the site for a second shipment.

1400 mm の長さにより、ウォール ボックスと比較してコンテナの計画が変わります。木枠は平らに置いて積み重ねられ、20 フィートのコンテナには通常、木枠の寸法に応じて 60 ～ 80 個のタワーが必要です。クレートごとの運賃を見積もります。

標準として FOB 寧波または上海を見積もりますが、ご要望に応じて EXW および CIF も利用可能です。書類には、商業送り状、梱包リスト、船荷証券、CE 証明書のコピーが含まれます。

納品後の保証とサポート

タワー、スクリーン、および支払いモジュールに対する 2 年間の保証は、材料および製造上の欠陥をカバーします。

スペアパーツ（スクリーン、ガン、コントロールボード）は在庫に保管されており、ご要望に応じて発送されます。

4G またはイーサネット経由のリモート診断。ほとんどのソフトウェアと構成の障害は、サイトにアクセスしなくても修正されます。

メンテナンスに関するアドバイス: ガンとホルスターを四半期ごとに検査し、アンカー ボルトを年に 1 回締め直してください。

すべてのユニットには、ユーザーマニュアル、設置図、OCPP セットアップガイドなどの完全な文書が同梱されています。

繰り返される 5 つのインストールミス

間違い: ベースをアスファルトにまっすぐボルトで固定します。右: 付属のテンプレートを使用してコンクリート パッドを流し込み、タワーを積み込む前に完全に硬化させます。

間違い: セッション間では銃を地面に置いたままにしておきます。右: 毎回ホルスターに戻します。コネクタは最初に摩耗する部品です。

間違い: 遠隔地では WiFi のみに依存します。右: 4G SIM を取り付けると、オフィスのルーターが壊れても支払いが機能し続けます。

間違っています: バックトラックが届く場所にタワーを設置してください。右: 湾の遠端に配置するか、ボラードを追加します。

間違い: 年に一度のトルクチェックを忘れてください。右: アンカー ボルトを 12 か月ごとに締め直し、水跡が見られる場合はベース プレートを再度密閉します。

サイト運営者が 1 年後に語ること

クロアチアのスプリトにあるホテルのオーナーは、2024 年の春に中庭の空き地に 3 つの塔を設置しました。彼がこれらの塔を選んだのは、建物の湾の近くに使用可能なファサードがないためです。彼の不満は、正午の画面のぎらつきです - アンチグレア フィルムで解決しました - しかし、ゲストが頻繁に使用した 2 つの夏の間、ハードウェア障害はゼロだったと報告しています。

クアラルンプールの販売代理店は、小売グループの地上区画に 10 台を販売しました。設置業者は穴あけテンプレートを賞賛し、彼の作業員は午前中に各基礎を完成させました。小さな不満: 長い湾の端にある一部の SUV ではガン ケーブルが不足します。

アラブ首長国連邦のある自治体は、道路脇のパッドに 12 のタワーを運営しています。 14 か月後のメンテナンス ログには、タッチ スクリーンが 1 回交換されただけで、他には何も記録されていません。彼らは今でも雨季ごとにベースプレートを再封しており、とにかくそれを形式的に行っています。

初めてタワーを購入する人が尋ねる質問

Q: このタワーはすべての EV を充電しますか?

A: ヨーロッパで販売されているタイプ 2 ソケットを備えたすべての EV は、そこから充電します。車の車載充電器がタワーの 7kW 天井までの正確な速度を決定します。

Q: どのような基礎が必要ですか?

A: ユニットに同梱されている穴あけテンプレートにコンクリートパッドを流し込みます。一般的なパッドは約 500 x 500 mm で、アンカー ボルトは木箱に入っています。

Q: ウォールボックスは安いですか?

A: はい、適切な壁が存在する場所に購入して設置する方が、およそ 20 ～ 30% 安くなります。タワーの価格は、柱、基礎キット、および場所を選択する自由の代金として支払われます。

Q: スクリーンは直射日光に耐えられますか?

A: 日中の光でも読むことができますが、私たちが耳にする唯一の不満は、真昼の眩しさです。アンチグレアフィルムは安価な解決策です。

Q: IP54 は屋外での使用に十分ですか?

A: 雨や水しぶきに対してはい。IP54 は粉塵や水しぶきをブロックします。完全に水没したサイトにはより高い評価が必要ですが、ほとんどの駐車場にはその必要はありません。

Q: CE マークを受け入れている国はどこですか?

A: すべての EU および EEA 諸国に加え、CE を入国証明書として受け入れるその他の多くの国。この工場は、他の市場向けの CCC、TUV、UL、CB も保有しています。

Q: この 7kW タワーを後でアップグレードできますか?

A: 410 x 240 のベースはシリーズ全体で共有されているため、サイトは同じパッド上のデュアルガン タワーに移動できます。7kW ユニット自体は現場でアップグレードできません。

Q：注文から発送までどれくらいかかりますか？

A: 標準で 15 ～ 20 営業日、CE 証明書を含む完全なドキュメント パックとともに寧波または上海から発送されます。
