ホテルおよびオフィスビル向けの14kW AC EV充電器

150mm タワーがあなたのサイトを変える

ヨーロッパの街路で見たことのある AC 充電台座の場合、通常は奥行きが約 240 mm です。こちらは150mmです。 2 つの駐車枠の間に立って通路を空けるように努めるまでは、90mm という数字は些細なことのように思えます。

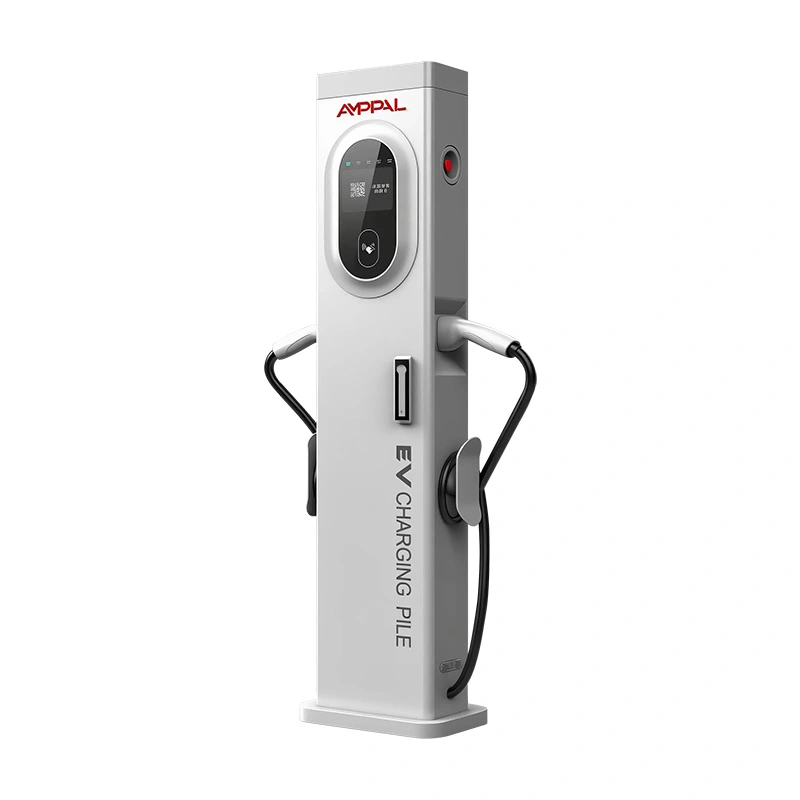

ホテルおよびオフィスビル向けの 14kW AC EV 充電器 (AF-AC-014-Y-A-0-4-JA-P) は、300 x 150 x 1400mm のカラムで、2 つのタイプ 2 ガンを搭載し、380VAC 三相給電で定格 16A+16A、上部に 5 インチのカラー タッチ スクリーンを備えています。エンベロープは 1 つの問題を解決するために存在します。それは、壁も広い島も利用できない場合、充電器はどこに行くのかということです。

オペレーターは、2 つのヘッドイン ベイ間のストリップ、幅の広いキャビネットでは承認が得られない歩道の端に沿って、柱が予備メーターをすべて食い込んでいるガレージ内でこのシステムを使用しています。充電自体は標準 AC です。フットプリントが特徴です。

半分の厚さのカラムの 5 つの利益

奥行き 150mm により、240mm の台座では妨げられる車椅子のルートやドアのスイングが妨げられません。これは、サイト調査が合格するかどうかを決定する要素です。

2 つのタイプ 2 ソケット (16A+16A) により、2 台の車両が 1 つの給電点から充電できるため、単銃ポールのスループットが約 2 倍になります。

タワーの高さは 1400 mm で、混雑した敷地内にある目の高さに 5 インチのディスプレイが設置されています。

IP54 保護と -20 °C ～ +50 °C の動作範囲により、シェルターやキャノピーなしで街路の天候をカバーします。

イーサネット、4G、WiFi を備えた OCPP 1.6J は、新しいソフトウェアを必要とせずに既存のバックオフィスに加わります。

すべてのユニットは CE 認定を受けており、2 年間の工場保証が付いています。浙江省の工場からのリードタイムは 15 ～ 20 営業日です。

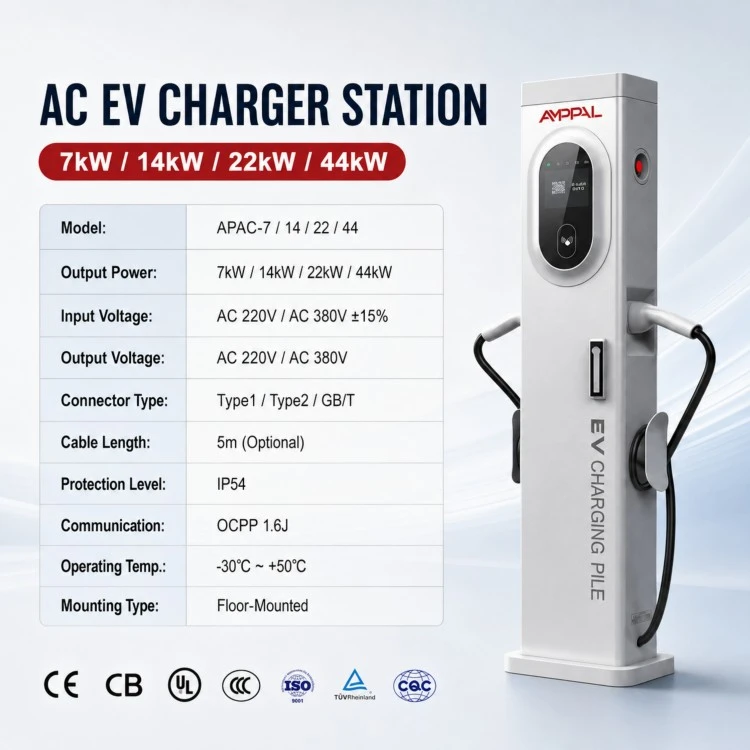

技術仕様

1センチごとに料金が請求されるサイト

240mm キャビネットを設置するには歩道が狭すぎるヨーロッパの古い町の路上湾。 150mm タワーは縁石線にぴったりと密着します。

ヘッドイン駐車列: 共有ストリップ上の 1 つのタワーが、対向する 2 列にサービスを提供します。

狭いスロープコーナーのある立体駐車場。このプロファイルにより、ドライバーとカメラに対して視界が確保されます。

ホテルとオフィスの前庭。造園家が入り口横のかさばる台座を拒否しました。

一時的なイベント会場: M12 アンカーベース 1 台、銃 2 台、380 V 給電を 1 日で稼働させることができます。

ショールームの駐車場を放棄することなく、デモ用 EV を夜間に補充するディーラー前庭。

タワーが 1 つの列で 2 台の車両にサービスを提供する仕組み

380VAC +/-15% 三相給電はベース プレートを通って入り、カラム内の DIN レール セクションに到達し、ステーションによって 2 つのソケットに分配されます。各ガンの定格はフェーズごとに 16A です。ファームウェアは、銘板の合計出力を 14kW に制限し、そのヘッドルームを 2 台の車両で共有します。

最初の車を接続すると、予算全体が使用されます。 2 番目のセッションを開始すると、タワーは最初のセッションを中断することなく、両方のソケット間の電流のバランスを再調整します。画面には各セッションの kW と kWh がリアルタイムで表示されます。

タッチ スクリーンはプラグ アンド チャージ フローを実行し、OCPP 1.6J はイーサネット、4G、または WiFi を介してすべてのトランザクション記録をサーバーに送信します。ネットワークが切断された場合でも、セッションは継続され、後でレコードがアップロードされます。

認定とその背後にあるテスト

低電圧および EMC 指令に基づく CE 準拠。各生産バッチの出荷前に再検証されます。

100% のユニットが最終ラインでのハイポット誘電テストとグランド導通チェックに合格します。

サンプルユニットに対する IEC 60068 に準拠した -30 °C から +70 °C までの熱サイクルに加え、海岸設置に対する 96 時間の塩水噴霧テストを実施。

電流、温度、通信の安定性をライブ監視しながら、48 時間連続全負荷バーンイン。

コンポーネントは RoHS および REACH に準拠しており、工場では ISO 9001:2015 品質管理システムを運用しています。

受入検査はすべてのコネクタ バッチを対象としています。タイプ 2 ソケットの緩みは、AC タワーで最もよく見られるフィールド故障です。

平鋼から 1.4 メートルの柱まで: 8 つのステップ

レーザー切断: シートは CNC レーザーで正確なタワーのプロファイルに切断され、公差は 0.1 mm に保たれます。

曲げと成形: CNC プレス ブレーキでコラム シェルを折り曲げ、スポット溶接で継ぎ目をロックします。

ファナック アームのロボット溶接により、ベース ブラケットとケーブル エントリ グランドが結合されます。これは、当社の DC ラインで使用されているのと同じプロセスです。

表面処理: 3 段階の洗浄および仕上げラインが組み立て前にシェルを保護します。

事前組み立て: DIN レール、コンタクタ、残留電流デバイス、および計測モジュールが取り付けられ、仕様に従ってトルクをかけられます。

電子機器: ディスプレイ、通信ボード、電源ボードが取り付けられ、接続されています。

ファームウェアのロードと OCPP 適合性チェック: 各ユニットはボックス化する前に登録され、テスト サーバーとペアリングされます。

最終的な QC と梱包: ハイポット テスト、目視検査、カートン梱包がラインを終了します。標準的な注文は 15 ～ 20 営業日で発送されます。

14kW は設置面積に適していますか?

14kW のタワーは、物理的な制約がある場合でも機能します。敷地が広く、標準的な台座を設置できるコンクリートの島がある場合は、安価な 240 mm キャビネットを購入してください。スリムなプロファイルでは何も得られません。

車が8時間以上滞在する場合にも、これは間違ったツールです。夜間のフリート駐車場では、14kW の電力は日中に車両が出入りする場合にのみ回収できるため、3.5 ～ 7kW のウォール ボックスを数分の 1 の価格で利用することをお勧めします。

センチメートル単位で計算できる場合に選択してください。狭い中央分離帯、厳格なセットバック規則のある縁石脇の列、または幅の広いキャビネットでは駐車スペースが必要になるガレージなどです。それぞれ約 7kW の車 2 台が滞在時間に適合する場合、これが最もスペース効率の高い配送方法となります。

AMPPAL と 240mm 標準台座の比較

設置面積: 深さ約 240 mm に対して 150 mm ということは、タワーが台座を拒否する現地調査に合格したことを意味します。

1 つの給電、2 台の車両: 2 つの別々の設備ではなく、1 つの三相回路が両方のガンに機能します。

テストの証拠: CE、100% ハイポット、96 時間の塩水噴霧、および 48 時間のバーンインは、パンフレットに記載されているだけでなく、バ​​ッチごとに文書化されています。

購入条件: 標準モデルは MOQ 1 ユニットから、リードタイムは 15 ～ 20 営業日、2 年間の保証、スペアパーツは DHL/FedEx 経由で提供されます。

カスタマイズ: ロゴ、起動画面、ケーブルのブランドを変更できます。当社は、UAE、サウジアラビア、カザフスタン、ドイツ、メキシコを含む 40 か国以上に輸出プログラムを出荷してきました。

梱包と発送: カラムを現場に運ぶ

各タワーは、発泡コーナーブロックとともに、約 350 x 220 x 1460 mm の 1 つの輸出用カートンに完全に組み立てられて出荷されます。総重量はアンカーキットとケーブルグランドを含めて約45kgです。

カートンはパレットごとに 4 個入り、エッジプロテクターでシュリンク包装されています。 40 フィートのコンテナには、およそ 60 個のタワーがパレットに積まれ、または最大 80 個のタワーが床置きで収納されます。

標準条件は、FOB 寧波または上海、または EXW 工場です。すべての出荷には、商業送り状、梱包リスト、船荷証券、原産地証明書、CE 適合宣言書が含まれます。ロッテルダムまたはジェベル アリへの海上輸送には通常 30 ～ 40 日かかります。

インストールのタイムラインを考慮したサポート

製造上の欠陥については、試運転ではなく出荷から数えて 2 年間の保証があり、設置業者によれば、請求が簡素化されます。

ビデオ診断によるテクニカル チケットの 24 時間対応により、電気技師が即日修理を行うことができます。

当社の中央倉庫からの DHL/FedEx によるスペアパーツ。タッチ スクリーンやケーブル グランドなどの動きの速い品目は 2 営業日以内に発送されます。

ペーパーファースト RMA: 写真とユニットのシリアルをお送りください。返送前に交換か修理かを判断します。

マルチサイト展開の場合は、在庫にある 20 タワーごとに 1 つのメンテナンス キットをお勧めします。これにより、フィールド スワップが税関を待たずに済みます。

現場での対応: 間違った対応と正しい対応

間違い: ケーブルが通路に向かってループするようにタワーを取り付けます。右: 両方のケーブルが走行車線から離れるようにコラムの向きを変えます。

間違い: AC のみであるため、過大な回路からタワーに給電します。右: 両方のガンのフィードのサイズを合わせて調整します。 6mm2 の導体を備えた 32A 三相ブレーカーが安全な出発点であり、地域の規格と照合して検証してください。

間違い: イーサネット ケーブルを電源ケーブルと同じ導管に通します。右: ネットワーク リンクを干渉から保護するために、ダクトを少なくとも 30 cm 離して分離します。

間違い: タッチスクリーンをステッカーや看板で覆うこと。右: ディスプレイ面をクリアな状態に保ちます。 5 インチの画面がオペレータの唯一のローカル インターフェイスです。

間違い: 保証が破壊行為をカバーすると仮定しています。右: 写真とシリアル番号を添えて直ちに損傷を報告してください。 2 年間の保証は製造上の欠陥をカバーするため、それをより早く文書化するほど、より迅速に対応できます。

シーズン後にサイトマネージャーが報告する内容

ドバイの駐車場運営会社は、自治体が標準的な台座を設置するには狭すぎると判断した縁石脇の列に沿って、これらのタワーのうち12基を運営した。 45°C の夏が 8 か月間続いた後、ワンタッチ スクリーンがちらつきが発生しました。保証に基づいて 1 週間以内に交換しました。彼の要約：柱は薄いですが、曲がったり、ぐらついたり、過熱したりはしていません。

ドイツのホテルグループは、建築家が幅広のキャビネットを拒否したため、中庭の駐車場としてタワーを標準化した。唯一の不満は、4G アンテナが中庭内の 1 本のバーまで下がっているため、現在 WiFi/イーサネット バージョンを注文し、それを建物のスイッチにケーブルで接続していることです。

サウジの請負業者が、複合用途開発用に最初のバッチ 20 台を購入しました。アンカーの設置には電気技師が初日にタワーごとに 2 時間かかりましたが、穴あけテンプレートを見てからは 1 時間もかかりませんでした。それ以来、彼らはさらに 3 バッチを注文しました。

よくある質問

Q: 本当に 14kW タワーで 2 台の車を同時に充電できますか?

A: はい、両方のソケットが稼働しており、ステーションはそれらの間で 14kW バジェットを共有します。単独の場合、1 台の車で予算をすべて使い切ることができます。

Q: タワーには縁石や壁からどのくらいの隙間が必要ですか?

A: ソケットの前に約 600mm の作業スペースを確保してください。ケーブルループは横に約 200mm あれば十分です。

Q: スリムタワーにはコンクリート基礎が必要ですか?

A: 300 x 300mm コンクリート パッド上の M12 アンカー ベースが標準です。アスファルトでは、表面実装ブラケットを提供します。

Q: ステーションにはどのコネクタが付属していますか?

A: 2 つのタイプ 2 ソケットと 4.5 メートルのケーブルが標準装備されています。この AC モデルは CCS を提供しません。

Q: タワーは単相電力で動作できますか?

A: いいえ、380VAC 三相が必要です。単相サイトの場合は、3.5 ～ 7kW の壁掛け AC ステーションをご覧ください。

Q: 決済端末がないと請求はどのように行われますか?

A: OCPP 1.6J は料金表とリモート開始/停止をバックオフィスまたはローミング プラットフォームに渡し、画面にはセッション データがローカルに表示されます。

Q: コンテナの注文のリードタイムはどれくらいですか?

A: 注文確認と入金後、標準モデルの場合は 15 ～ 20 営業日です。

Q: 直射日光下でも画面は読み取れますか?

A: 屋外の明るさ設定が可能な 5 インチのカラー LCD です。日中の強い日差しでは、オプションとして提供する日よけフードが役に立ちます。
