7kW Bidirectional V2G DC EV Charger for Home Energy and Smart Grid Applications

7kW 双方向ユニットが家庭にもたらす役割

ホーム エネルギーおよびスマート グリッド アプリケーション向け 7kW 双方向 V2G DC EV 充電器 (AF-DC-07) は、小型の双方向 DC 充電器です。 EV を 7kW で充電するという明白な仕事と、ほとんどの充電器が実行できない 2 番目の仕事、つまり車から電力を取り出して家に電力を供給します。この 2 番目の方向は、V2H (車両から家庭) および V2G (車両から電力網) が実際に意味するものです。

40～60kWhのバッテリーEVを備えた一般的な家庭の場合、7kWの逆流で冷蔵庫、ルーター、照明、暖房循環ポンプなどの基本負荷をカバーします。電気オーブンとヒートポンプを同時に稼働させることはできません。これにより、1 週間の電力網の独立性ではなく、数時間の停電を生き延びることができます。

7kW ユニットが家を変える 6 つの理由

議論は充電速度ではありません。それは流れの 2 番目の方向です。設置後に購入者が繰り返す 6 つのポイント:

予備バッテリーを必要としないバックアップ電源: すでに所有している EV が予備になります。 60kWh の車は、家庭の夜間負荷の 2 日分に十分な容量を蓄えます。

ピークとバレーの裁定取引: 夜間料金で請求し、高価な夕方の時間帯に放電し、メーターに計算させます。

IP55 の耐候性: 雨、ほこり、沿岸の塩気は、より大きな兄弟の IP54 キャビネットよりも適切に処理されます。

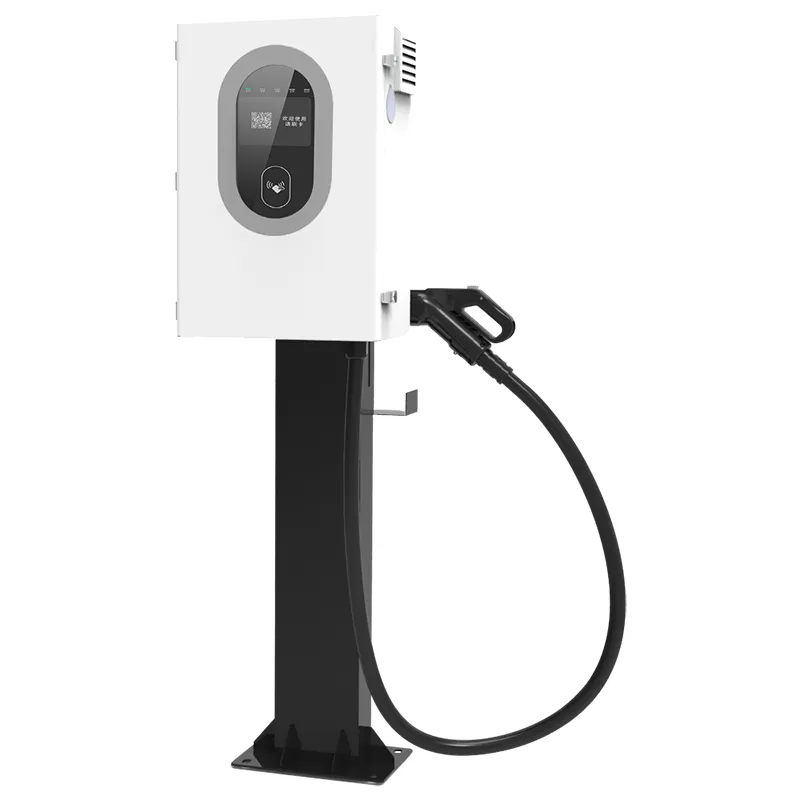

柱またはポールへの取り付け: 600 x 450 x 230 mm のキャビネットは、壁、鉄骨柱、または道路脇のポールにフィットします。

両方向の効率が 95% 以上であるため、グリッドからバッテリー、グリッドへの往復のエネルギー損失は 10 分の 1 未満です。

セッションを開始する 5 つの方法: QR スキャン、カード、VIN 自動開始、プラットフォーム制御、またはネットワークダウン時のオフライン強制開始。

技術仕様

7kW V2G ユニットがその地位を獲得する場所

フリート製品ではありません。 1台分の駐車スペースに適したサイズ。これらは、所有者が実際の投資回収を報告するシナリオです。

ドイツ、オランダ、北欧の戸建住宅では、使用時間帯に応じた電気料金が適用されます。

送電網の停止が稀ではなく日常的に発生する別荘や田舎の施設。

500 ～ 1500 W の連続負荷を実行する小規模な店舗およびホーム オフィス。

太陽光発電を備えた家: 昼間の超過料金は車に充電され、夕方の放電は夕食のピークをカバーします。

家主はテナント向けのセールス ポイントとして V2G 対応の駐車場を設置します。

1つの筐体で充電と放電を切り替える仕組み

AF-DC-07 の内部には、1 つの双方向パワーステージが搭載されています。充電モードでは、三相交流をバッテリー用の直流に整流します。放電モードでは、同じモジュールが DC を 230/400 V の AC に反転します。個別のインバータをボルトで固定する必要はありません。このトポロジにより、キャビネットのサイズは 600 x 450 x 230 mm に保たれ、効率は双方向で 95% 以上に維持されます。

ISO 15118 は V2G ハンドシェイクを処理します。自動車と充電器はどれだけのエネルギーを回収できるかについて署名されたメッセージを交換し、許可された場合にのみ逆流が開始されます。これはハッキングされたインバーターが家に電力を供給しているわけではありません。これは従量制の標準準拠の取引所です。

スタートアップは意図的に階層化されています。オンラインでは、セッションは QR コード、カード、VIN 認識、または AMPPAL クラウド プラットフォームによって開始されます。ネットワークが切断された場合でも、オフライン強制起動により、ローカル認証で充電器を使用できる状態が維持されます。これは、ルータが停止中に停止した場合に役立ちます。

住宅所有者の保険会社が確認したい証明書

ホーム V2G はいくつかの市場でグレーゾーンに位置しているため、書類手続きが重要です。以下は、すべての AF-DC-07 に同梱されている文書です。

EU市場向けのCEおよびTUVマーク。 UL および CB は北米およびその他の地域で利用可能です。

DC 充電動作とコネクタの安全性については IEC 61851 に準拠しています。

V2G 通信スタックの ISO 15118 認証 - 双方向セッションを従量制かつ合法にする部分です。

IEC 60529 に基づいてテストされた IP55: ホースを下ろしたり、粉塵の吹き出しに耐えます。

すべてのユニットに関する工場でのテスト記録: 絶縁、接地結合、定格電力での完全な双方向動作。

冬季の屋外設置用に定格 -30℃ ～ +55℃ の広温度モジュール。

楽清市での 7kW ユニットの製造方法

工場は浙江省楽清市にあり、人々はこの都市を中国の家電製品の首都と呼んでいる。 AMPPAL は 2014 年から 260 人以上のスタッフとともに運営しています。 7kW ユニットの構築シーケンス:

鋼板はTRUMPFレーザー機械で切断され、CNCプレスブレーキで曲げられます。

ファナックのロボットアームがパワーモジュールの位置を決めます。 DC 製品は、AC とは別に独自のラインで動作します。

パワーステージボードはウェーブはんだ付けされており、自動光学検査に合格しています。

すべてのユニットで全負荷双方向バーンインが行われます。4 時間充電し、7kW で放電します。

エンクロージャは最初に粉体塗装されます。 IP55 ガスケットは手作業で取り付けられ、トルクがチェックされます。

ファームウェアは ISO 15118 スタックを使用してフラッシュされ、5 つの起動方法すべてが有効になります。

シリアル番号が登録される前に、最終的な目視および電気検査が行われます。

ユニットは個別の木箱に梱包されています。リードタイムは15〜20営業日です。

7kWで十分ですか？ホーム V2G ユニットのサイジング

停電時にカバーする必要がある負荷から始めます。冷蔵庫、ルーター、照明、暖房循環ポンプ (通常は 400 ～ 800 W)。そのレベルでは、車が朝の運転に十分な充電を維持しながら、7kWの逆電力が家を何時間もカバーします。

ご家庭で電気ヒートポンプ、電磁調理器、サウナを同時に稼働させる場合、7kW ではそのピークを維持できません。 30kW または 60kW のユニットでも可能ですが、価格と設置方法が変わります。ほとんどの家庭では、7kW で十分です。

1 秒以内にスイッチが入る家庭用 UPS が必要な場合や、数日間にわたる停電でも家を稼働させるユニットが必要な場合には向きません。 AF-DC-07 は、オフグリッド インバーターではなく、従量制の双方向充電器です。料金に山谷スプレッドはありませんか?裁定取引の議論も消えます。

購入者が家庭用 V2G に AMPPAL を選ぶ理由

標準ユニットのリードタイムは 15 ～ 20 営業日です。ご要望に応じて、OEM ブランディングとカスタム ペイントを承ります。

評価用に 1 ユニットの MOQ - パレットだけでなく、エンジニアや小規模輸入業者にシングルを出荷します。

CE、TUV、UL、CB、および CCC 証明書をファイルに保存。すべての注文にドキュメントが同梱されます。

2014 年以来、260 人以上の従業員と 100 万台以上のユニットを納入。 AMPPAL は 200 以上の充電ステーションも運営しています。

ヨーロッパのスペアパーツ在庫: チャージ ガン、コントロール ボード、ディスプレイは 3 ～ 5 営業日で発送されます。

7kWモデルの梱包と配送

各 AF-DC-07 は、約 750 x 600 x 350 mm、銃とマウント ブラケットを含めると約 40 kg の木製または重いカートン箱で発送されます。フォームインサートがキャビネットを保持します。ガンとケーブルは防湿袋に入れて移動します。

20 フィートのコンテナには約 60 個のユニットが収納できます。パレットはストラップで固定され、密封する前に荷物の写真が撮影されます。

標準条件は FOB 寧波または上海で、ご要望に応じて CIF および CFR の見積もりも提供します。文書には、請求書、梱包リスト、船荷証券、および CE 申告書が含まれます。証明書は事前に発行されます。

7kWユニット上陸後のサポート

ユニットの使用期間は 24 か月です。家庭用 V2G の場合、重要な部分はインバーター段です。これは両方向に動作し、カバーされます。

ISO 15118 スタックのファームウェアのアップデートは、製品の存続期間中、クラウドまたは USB 経由で無料で行えます。

一般的な故障に対応するスペアパーツは 3 ～ 5 営業日以内に発送されます。チャージガンは最も多く注文される予備です。

1 年間の無料リモート診断 - 写真またはログのエクスポートを送信すると、即日回答が得られます。

資格のある電気技師であれば 1 日で設置を完了できます。マニュアルには配線図とトルク値が含まれています。

家庭用 V2G インストールでよくある間違い

間違い: 屋根からの流出物がコネクタに滴る場所にユニットを取り付けます。右: 滴り落ちエッジまたはわずかなオーバーハングのある場所を選択します。IP55 は、ソケット内に水が流れ込むのではなく、天候に対応します。

誤: 車のプラグを差し込んだ瞬間に放電が始まると仮定します。 右: ISO 15118 ハンドシェイクが完了し、最初にアプリで放電スケジュールを有効にする必要があります。

間違い: 家の負荷を 7kW 以上に設定し、充電器がそれを管理することを期待します。右: 損失に対する余裕を残すために、放電負荷を 6kW 未満に保ちます。

間違い: ランダムな延長リードを通して AC 出力を供給します。右: 出力側を独自のブレーカーを備えた専用回路に配線します。

誤: 充電器には雷保護機能があるため、サージ保護装置をスキップします。右: ユニット自体が保護されます。ハウスパネルには依然として独自のタイプ 2 SPD が必要です。

住宅所有者と中小企業の経営者が報告していること

ドイツのバイエルン州の住宅所有者は、58kWh の EV を搭載した AF-DC-07 を使用時間料金制で運用しています。彼は低レートで一晩充電し、18:00～21:00に放電します。メーターは、第 1 四半期に月あたり約 14 ユーロの節約を示しています。彼の唯一の不満は、ブラケットの穴をレンガの壁に 2 回目の穴あけが必要だったということです。

オランダの小さなパン屋のオーナーは、このユニットを冷蔵庫の充電器と停電時のバッファーの両方として使用しています。 1 月に 40 分間停電したときも、車のおかげでクーラーが作動していたので、何の費用もかかりませんでした。 QR ステッカーにはほこりが溜まるので、時々拭く必要があります。

ニュージーランドの田舎の不動産管理者は、レンタル コテージの横のポールにユニットを設置しました。ゲストはスキャンして充電を開始します。嵐の際に遠隔から V2H 放電を可能にします。彼の評決は、彼が設置した最初の充電器は 1 か月以内に再訪問する必要がなかったというものでした。

ホーム V2G の質問と回答

Q: AF-DC-07 は停電時に家全体に電力を供給できますか?

A: 冷蔵庫、照明、ルーター、ポンプなどに最大 7kW を供給します。オーブンなどの同時負荷が大きい場合はこれを超えます。

Q: V2G 放電は車のバッテリーに悪影響を及ぼしますか?

A: 方向よりも深さと周波数が重要です。毎晩 2 時間の 7kW の放電は穏やかなサイクルです。ほとんどの EV は保証期間内に対応します。

Q: この充電器はどの車に対応していますか?

A: CCS または GB/T 経由の ISO 15118 双方向充電をサポートする EV - まず、車の V2G サポート リストを確認してください。

Q: 送電網への接続は合法ですか?

A: EU および英国の市場では、はい、CE および TUV マークがあり、資格のある電気技師が設置します。

Q: 関税はどれくらい節約できますか?

A: 山谷スプレッドが 20 ～ 30 セントの場合、夕方の退院では 1 回のセッションあたり 1 ～ 2 ユーロ、月あたり 30 ～ 60 ユーロの節約になります。

Q: インターネットがダウンしたらどうなりますか?

A: オフライン強制開始では、ローカル認証を使用して充電と放電が動作し続けます。請求は後で追いつきます。

Q: 住宅用に別のインバーターが必要ですか?

A: いいえ、双方向ステージは DC を AC に反転します。パネルへの転送スイッチまたは AC カップリングが必要です。

Q: 後で 22kW に拡張できますか?

A: いいえ、AF-DC-07 は 7kW に固定されています。さらに多くの場合は、30kW または 60kW AMPPAL モデルにステップアップしてください。
