ホテルおよびオフィス向けの 30kW スマート統合 DC 高速 EV 充電器

この充電器とは何か、そしてそれが解決する問題

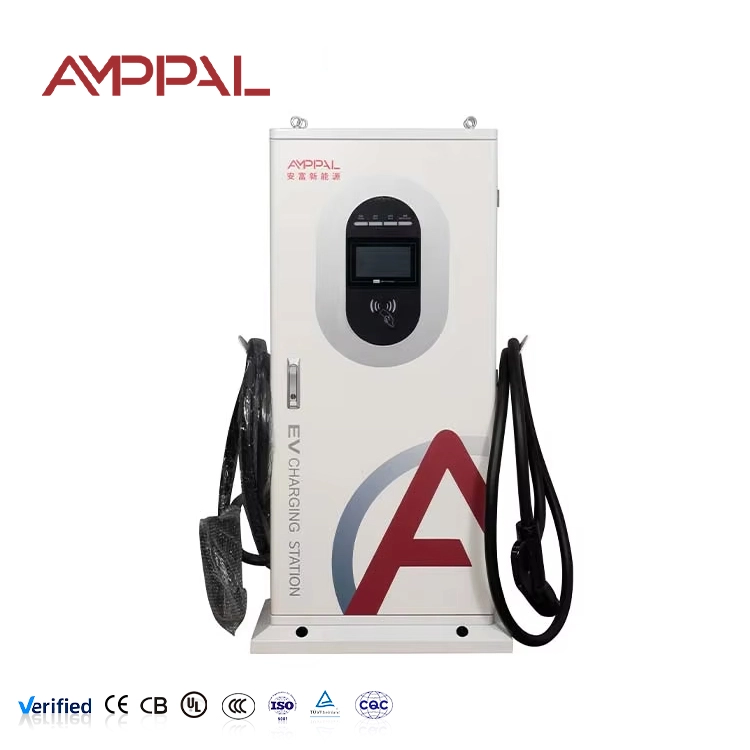

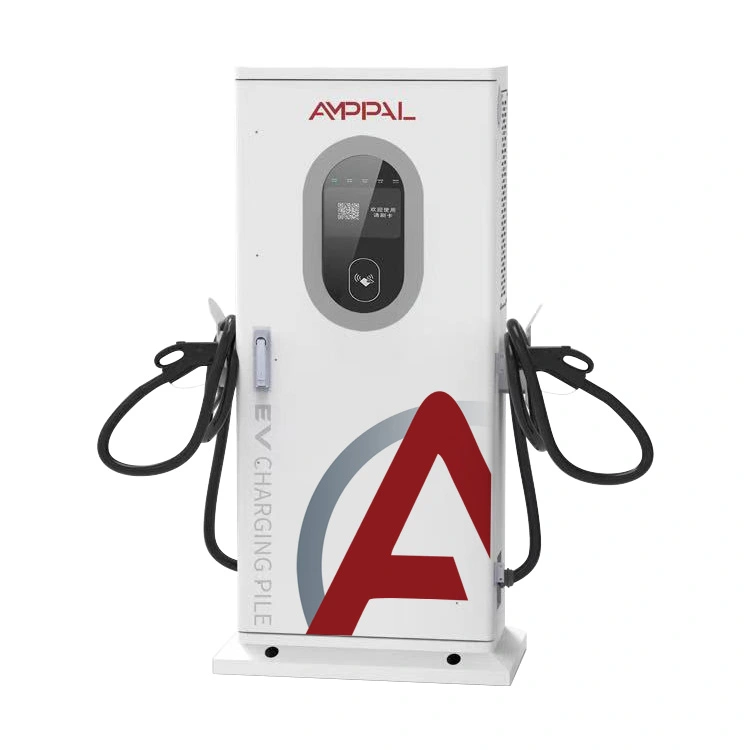

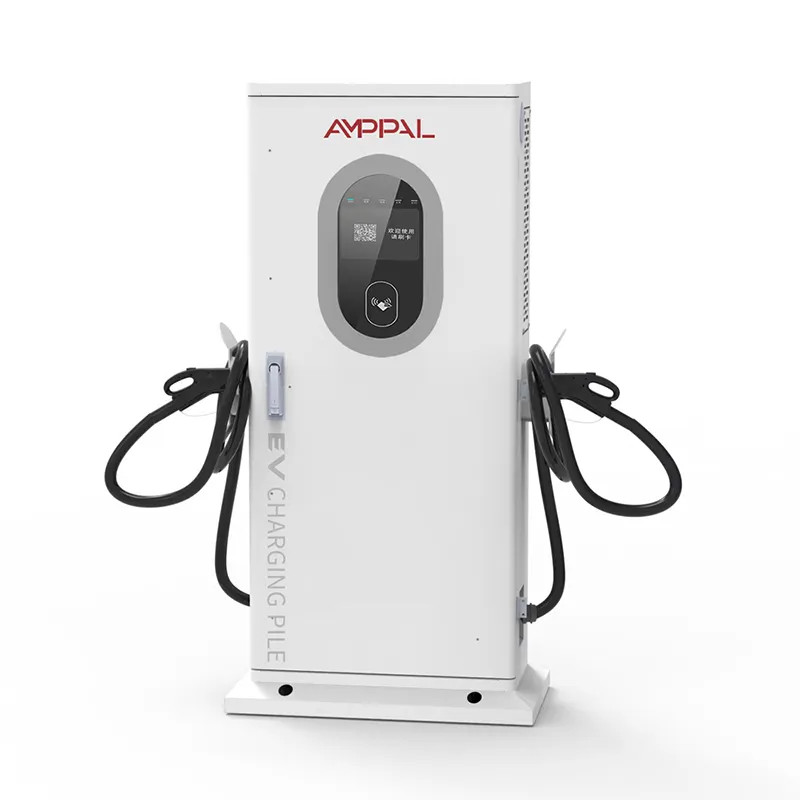

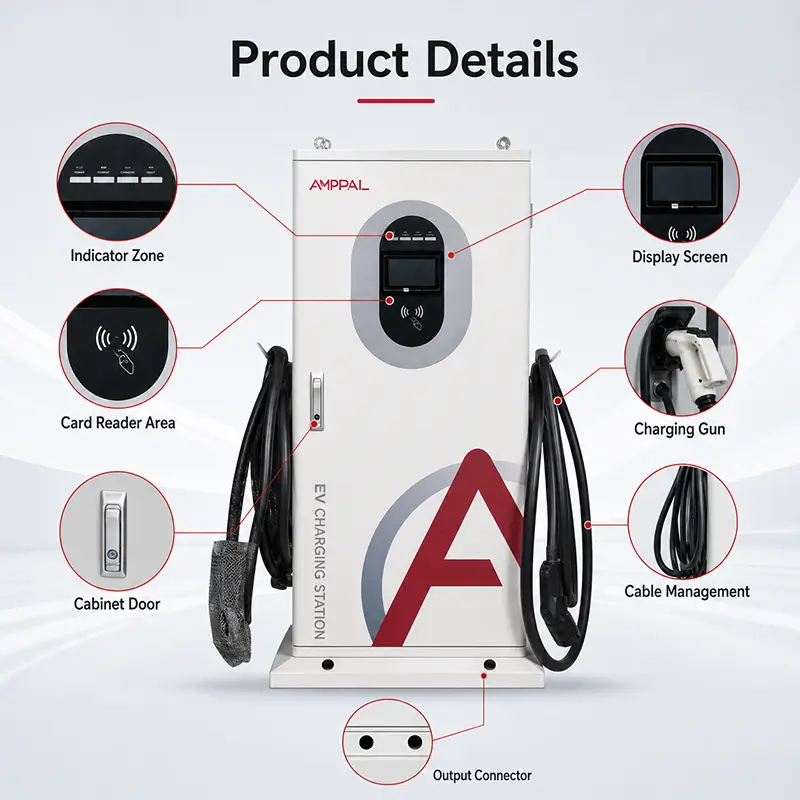

ホテルやオフィス向けの 30kW スマート統合型 DC 高速 EV 充電器は、中小規模の充電サイトの主力製品です。この充電器は、充電方法だけでなく、請求方法によっても維持されます。 AF-DC-030-Y-B-O-3/4/5-H は、ベースを含めた寸法が 1517 x 650 x 300 mm の床置き型一体型ユニットで、7 インチのカラー タッチ スクリーンを 1 本のスリムな柱に内蔵しています。

4 つの充電モードは宣伝文句ではありません。これらは 1 台のマシン上で実行される 4 つの請求戦略であり、それぞれが異なる顧客タイプを対象としています。うまく使えば、追加のハードウェアを必要とせず、タクシー運転手、ホテルの宿泊客、ウォークインの買い物客にそれぞれ異なるサービスを提供できます。

事業者がこの 30kW モデルを選ぶ理由

セッションごとに 4 つのモード (自動、固定電力、固定量、固定時間) が画面上で選択できるため、1 つの柱で高速補充、上限付きフリート セッション、夜間充電をカバーできます。

顧客はプラグインする前にモードと価格を確認できるため、紛争やチャージバックが少なくなります。

スワイプカード、QR コード、パスワードの 3 つのアクセス制御により、スタッフ、メンバー、ウォークインの誰が料金を支払うかを決定できます。

200 ～ 1000 VDC での 0 ～ 100 A 出力は、CCS1、CCS2、CHAdeMO、GB/T、および NACS コネクタのセダン、SUV、バン、小型トラックをカバーします。

95% のピーク効率と低電力スタンバイ: アイドリング状態の充電器は、アイドリング状態が高温の充電器よりも無駄が少なくなります。

IP54 エンクロージャと -25 C ～ +50 C の動作範囲なので、請求ロジックはショールームだけでなく、屋外の駐車場や路肩でも実行できます。

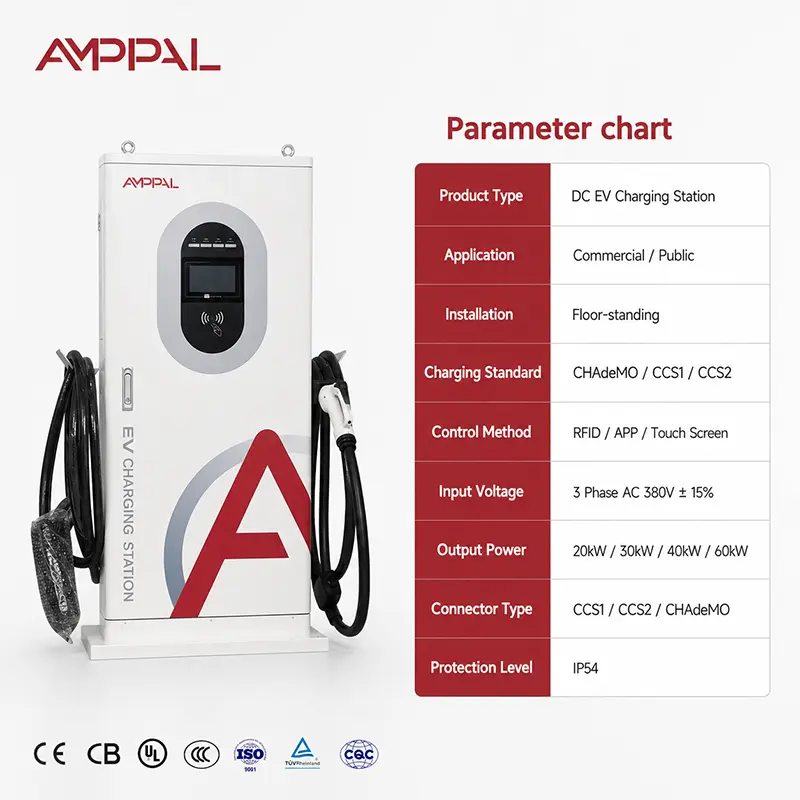

技術仕様 - 30kW、AF-DC-030-Y-B-O-3/4/5-H

4 つの充電モード、4 つの収益レバー

コンビニエンスストアや給油所での自動モード：プラグを差し込み、タップし、立ち去る - 車は必要なものを要求します。

車両基地の固定電力: 各セッションの上限を 20kW に設定し、10 台の車両がブレーカーを落とすことなく 100A サービスを共有します。

モールでの定額料金: 5 ユーロを支払うと 12 kWh を獲得できます。モールにとっては予測可能な支出であり、あなたにとっては予測可能なチケットです。

ホテルでの固定時間宿泊: 定額料金での 3 時間のセッションは、夕食後にバッテリーを充電し、負荷をピーク時間からシフトします。

1日の組み合わせ：朝ラッシュ時は自動、昼は定額、22時以降は時間固定- 3 つの収益戦略、1 つの柱が 1 分以内に変更されました。

4 つのモードの仕組み

モードは配線ではなく制御基板に存在します。セッションが開始されると、充電器はコネクタ プロトコル (GB/T、CCS、または CHAdeMO ハンドシェイク) を介して車両とネゴシエートし、選択されたモードによってコントローラに動作方法が指示されます。 Auto では、車両の BMS が現在のリクエストを制御します。固定電力では、コントローラーが出力を上限でクランプするため、セッションにかかる時間が単純に長くなります。

固定量は時間ではなく計測されます。校正された DC メーターが供給された kWh をカウントし、コントローラーが目標でセッションを終了します。すべてのセッションは、モード、kWh、期間、アクセス方法とともに記録されます。このログを利用することで、ドライバーの言葉を信じるのではなく、月末の収益を調整することができます。

このモードはセッションごとであり、約 20 秒で変更できます。混合使用サイト上の 1 台のマシンは、1 日に 3 つの異なる製品のように動作する可能性があります。

認定とその背後にあるテスト

CE と TUV は EU と湾岸をカバーします。 CB は国際的な承認を追加し、CCC は中国をカバーし、UL は米国の注文に利用可能です。

IP54 等級はステッカーに記載されたものではありません。ユニットが出荷される前に、粉塵および飛沫テストが当社独自のチャンバー内で実施されます。

すべてのバッチの封入サンプルは塩水噴霧室で 96 時間過ごします。レポートは荷物と一緒に送られます。

各ユニットは、梱包前に 40℃ のテストルームで全負荷で 24 時間稼働します。効率が 94% 未満のテストはすべてやり直しになります。

DC メーターは基準メーターに対して校正されており、校正シートが箱の中に入れられます。これは輸入業者のファイルに役立ちます。

楽清工場内の 8 つの組立工程

スチールパネルはCNCパンチとレーザーラインで切断および折り曲げられ、粉体塗装されます。

生産が継続されている間、バッチサンプルは 96 時間の塩水噴霧チャンバーに送られます。

AC 入力ギアと DC 電源スタックは別の組立ラインで構築されます。

制御ボード、校正済みメーター、OCPP 対応モデムは、固定されたトルクとルートのスケジュールに従って配線されています。

ファームウェアがフラッシュされ、4 つの充電モードすべてがバッテリー シミュレータでチェックされます。

その後、すべてのユニットが 40℃ で 24 時間の全負荷浸漬を繰り返します。

シール、グランド、スクリーン周囲が検査され、6 方向の散水により IP54 が確認されます。

校正証明書に署名され、ユニットは包装され、輸出用に梱包されます。

あなたのサイトには 30kW が適切なサイズですか?

ドライバーが 40 分以上滞在するコンビニエンス ストア、ホテル、ディーラー、または小さな倉庫を経営している場合は、30kW が快適に適合します。 1 台のユニットから始めて、顧客が実際にどのモードを使用するかを 2 週間観察し、その後拡張します。

しかし、このマシンは万人向けではありません。高速道路の通路でのタクシーの 30 分未満のセッションをターゲットにしている場合、30 kW では顧客は不満を感じます。その車線には 60 kW または 120 kW のユニットを仕様してください。 1 つのシフトで 40 台を超える車両を移動させる場合は、複数のユニットが必要になり、サイトの電力計算も変わります。また、設置場所に三相 AC380V 電源がない場合、この充電器はまったく設置できません。注文する前に系統接続を確認してください。企業が 1 つの価格モデルのみを実行している場合 (たとえば、顧客への無料充電など)、4 モードのロジックは必要以上に多く、よりシンプルなユニットの方がコストは安くなります。

AMPPAL に注文すると何が得られるか

コンテナの注文は 15 ～ 20 営業日で楽清を出発します。単一サンプルユニットは 3 ～ 5 営業日で発送されます。

サンプルの注文には 1 ユニットで十分です。コンテナ レベルの価格は 10 ユニットから始まり、同じコンテナ内でモデルを混在させることができます。

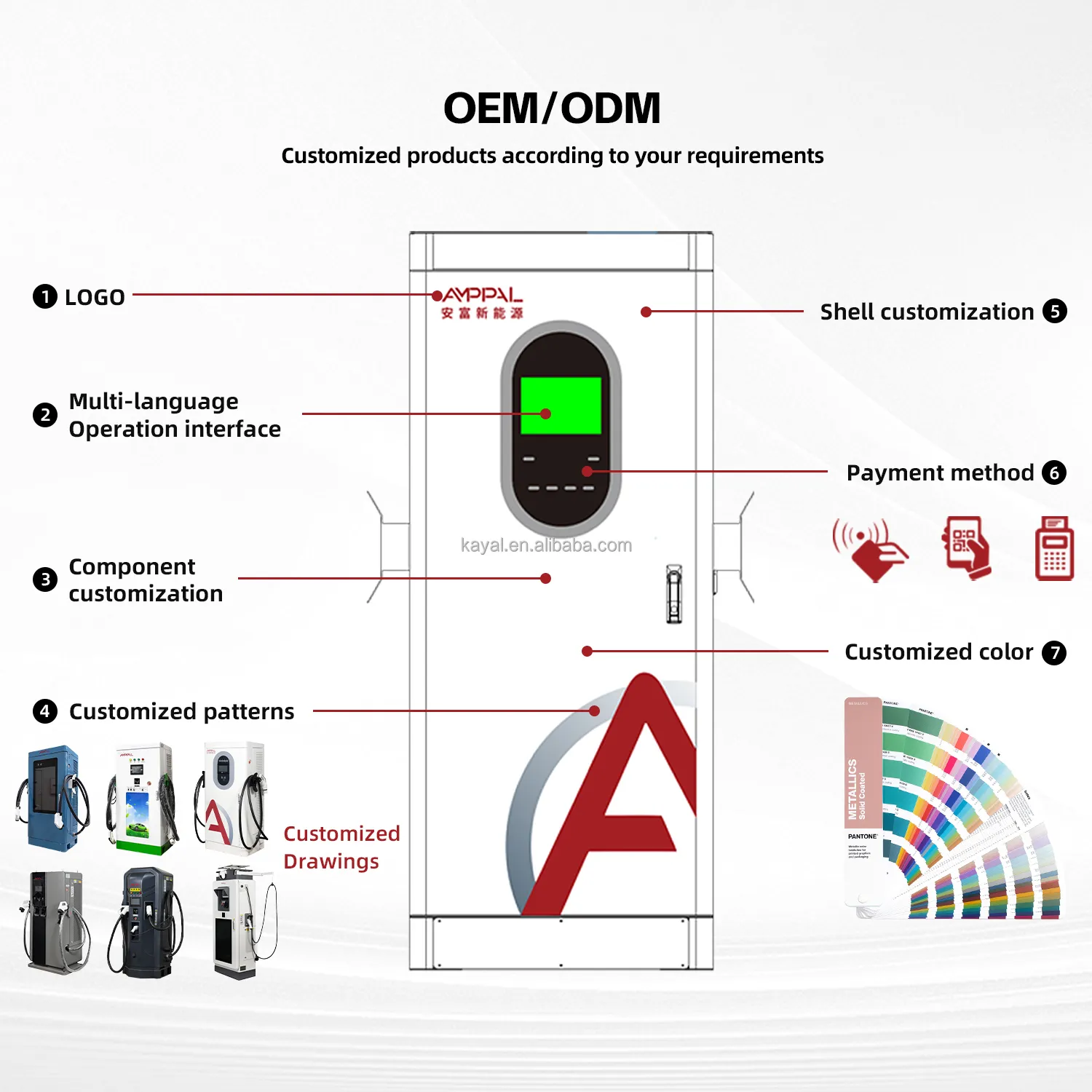

OEM オプション: ブランディング、キャビネットの色、カスタム決済アプリの統合、カスタム ラベル。

エクスポート ファイルには、商業送り状、梱包リスト、原産地証明書、CE/TUV 証明書、バッチ テスト レポートが含まれます。

AMPPAL 自体は 200 以上の充電ステーションを運営しています。お客様が充電する前に、当社が独自の充電器を使用します。

木箱、コンテナの積み込み、配送条件

各ユニットは、設置面積 1517 x 650 x 300 mm の木箱に直立して出荷され、フォームコーナーブロックと 4 方向パレットベースが付属します。ガンとケーブルはコイル状に巻かれて内側にストラップで固定されているため、コネクターにケーブルの重量がかかることはありません。

パレットの位置ごとに 1 つの木枠が必要です。壁に取り付けたモデルとどれだけ組み合わせるかによって異なりますが、20 フィートのコンテナには約 10 個の木枠が必要で、高さ 40 フィートのキューブには約 24 個の木枠が必要です。ドアが閉まる前に、積み込まれたすべてのコンテナを写真に撮ります。

標準条件は、港までの EXW 楽清、FOB 寧波、または CIF です。 EU の購入者向けに、適合宣言を追加します。

保証、スペア、サポート

保証はユニット全体に対して 2 年間適用されます。実際に故障する部品はファンとガン アセンブリで、どちらも在庫があり、48 時間以内に出荷されます。

タッチ スクリーン、銃アセンブリ、ファン、フィルター、制御基板などのスペアパーツは 8 年以上保管されており、ほとんどが 1 週間以内に出荷されます。

電子メールまたは WhatsApp による 24 時間以内のリモート ファームウェア アップデートと OCPP 1.6/2.0 構成のサポート。

私たちが推奨するメンテナンスのリズムは、吸気フィルターを 1 ～ 3 か月ごとに掃除し、電源接続を毎年締め付けるということです。

ユニットが故障した場合、部品を発送する前に写真とマルチメーターで診断します。通常、修理はファン、フィルター、またはスクリーンです。

避けるべき使用上の間違い (間違っている / 正しい)

間違い: 吸気口の後ろに隙間がない壁に充電器を取り付けます。右: ファンが呼吸できるように、後ろに少なくとも 300 mm、両側に 500 mm のスペースを確保します。エアフローの遮断は、電力ディレーティングの最大の原因です。

間違い: 細い延長ケーブルまたはサイズの小さいケーブルを介して 30kW の充電器に給電します。右: 指定されたケーブル断面積をラン長に使用します。入力が AC380V +/- 15% を下回ると、ユニットの電力が低下したり、障害が発生したりします。

間違い: タッチ スクリーンを何年も真昼の直射日光にさらしたままにしておくことです。右: シンプルなキャノピーを取り付けるか、可能であればユニットを北に向けます。画面は屋外仕様ですが、直射日光が当たると寿命が短くなり、文字が読みにくくなります。

間違い: 時間を節約するために、セッションがアクティブなときにコネクタを引き抜きます。右: 画面上で [停止] を押すか、セッションを正常に終了させます。セッション中にプラグを抜くと、コネクタの接点と車両のインレットにストレスがかかります。

間違い: ファンの音が大きくなるまで吸気フィルターを無視します。右: ほこりの量に応じて 1 ～ 3 か月ごとにフィルターを掃除します。フィルタが詰まると効率が低下し、最終的には電源モジュールが過熱します。

顧客体験、良いことも迷惑なことも

サウジアラビアのリヤドにある燃料ステーションの運営者（2025 年 8 月）は、自宅の前庭でこれらのユニットのうち 6 台を稼働させています。同氏は、定額モードのおかげで議論が止まったと述べている。ドライバーは、どれだけ時間がかかったとしても、10kWhの料金を支払うことを知っているのだという。彼の 1 つの不満は、デフォルトの画面言語が英語であり、アラビア語のオーバーレイを要求する必要があったことです。現在、リクエストに応じてアラビア語のオーバーレイを提供しています。

トルキエのアンタルヤにあるホテルグループ（2026年4月）は、宿泊客の充電に固定時間モードを使用している。宿泊客は宿泊料金に3時間のセッションが含まれており、充電器は午前9時までに有料の自動モードに戻る。スクリーンは午後の太陽光を反射し、天蓋はそれを修正しており、スペアをペアで注文している（2ユニットごとに1台のスクリーンと1台の銃）。

ケニアのナイロビのタクシー協同組合は（2026年1月）、自社運転手の夜間料金を安くし、公共料金を高く設定するために5台を購入した。彼らの小さな不満は、大雨の場合、スワイプ カード リーダーが 2 回のパスを必要とする場合があるということです。 2026 年 3 月以降、改訂されたカード リーダーを出荷しています。

FAQ - 請求と充電モード

Q: アクティブなセッション中に充電モードを変更できますか?

A: いいえ - セッションが開始されるとモードはロックされます。停止して新しいモードで再起動します。これにより、価格に関する紛争が防止されます。

Q: 定額モードでは、kWh または時間ごとに請求されますか?

A: エネルギーごと: DC メーターが kWh をカウントし、ターゲットでセッションを停止します。

Q: ドライバーはカードの代わりに QR コードを使用して充電を開始できますか?

A: はい - スキャン コード、スワイプ カード、パスワードはすべてサポートされています。サイト所有者は希望するものを有効にします。

Q: どの支払いシステムを統合できますか?

A: OCPP 1.6/2.0 はユニットを独自またはサードパーティのバックエンドに接続します。ローカル決済アプリの統合はカスタム オプションです。

Q: ドライバーが固定時間セッションを早期に終了した場合はどうなりますか?

A: セッションが停止し、実際に配信されたkWhがログに記録されます。請求は、設定した固定料金またはバックエンド ルールに従います。

Q: モードごとに異なる価格を設定できますか?

A: はい - 価格はモードごと、アクセス グループごと、充電器設定またはバックエンドを通じて構成されます。

Q: この 30kW モデルは 2 つのガンをサポートしていますか?

A: 標準ビルドには 1 つの銃が付属しています。ご要望に応じて、2 台の車両で 30kW の出力を共有するデュアルガン構成も可能です。

Q: 一日中その場所を占拠している車両を止めるにはどうすればよいですか?

A: 固定時間モードを使用するか、バックエンドで最大セッション期間を設定します。充電器はセッションを終了し、スポットを解放します。
