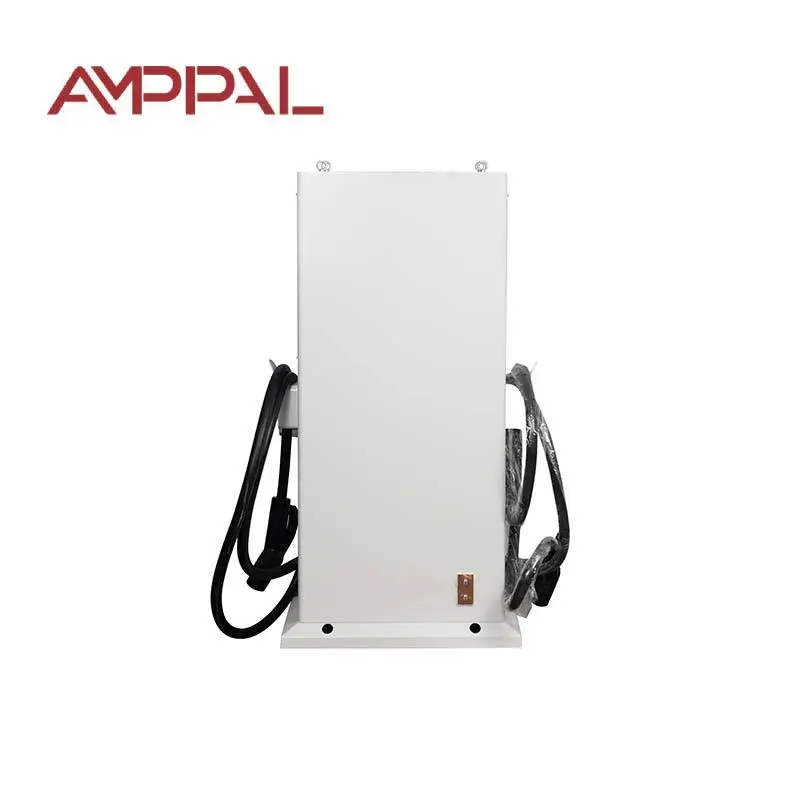

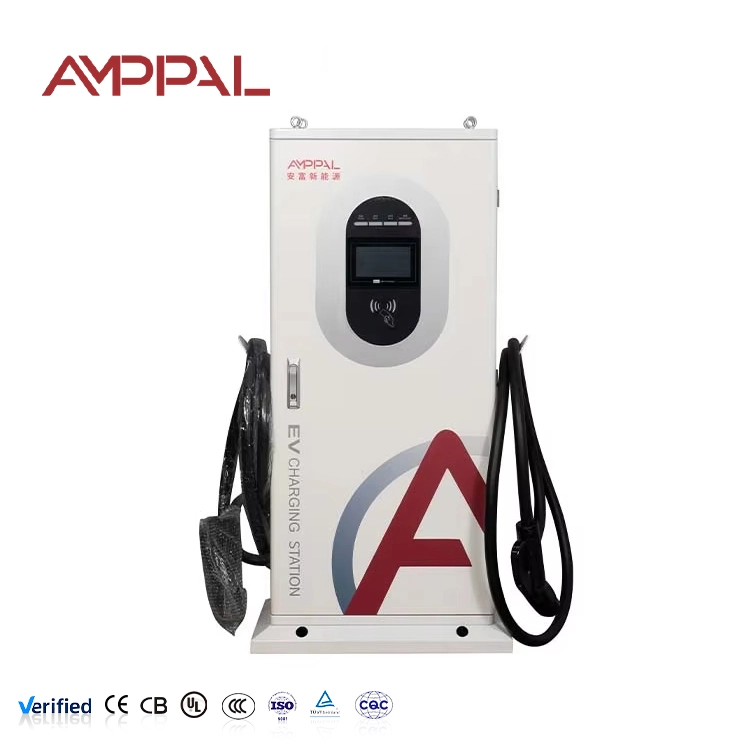

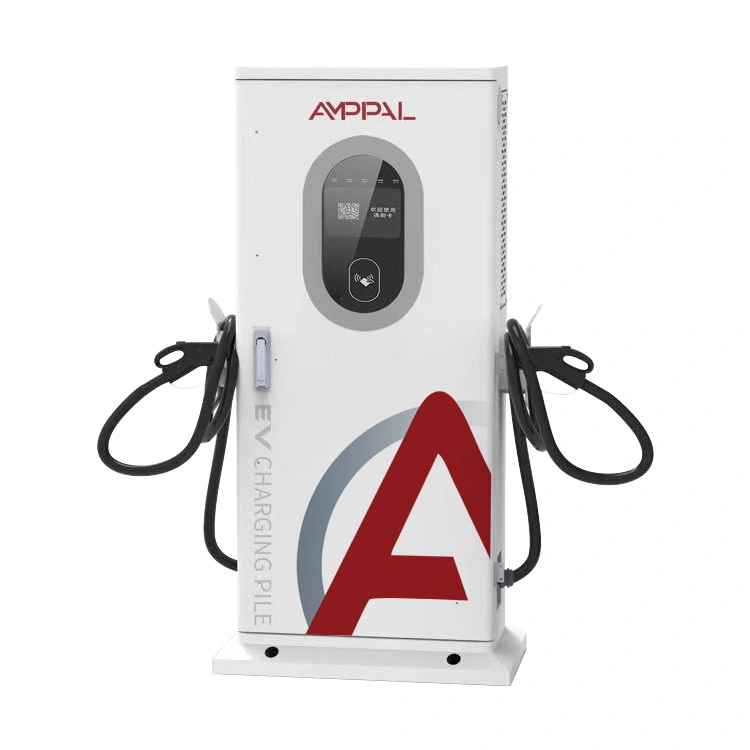

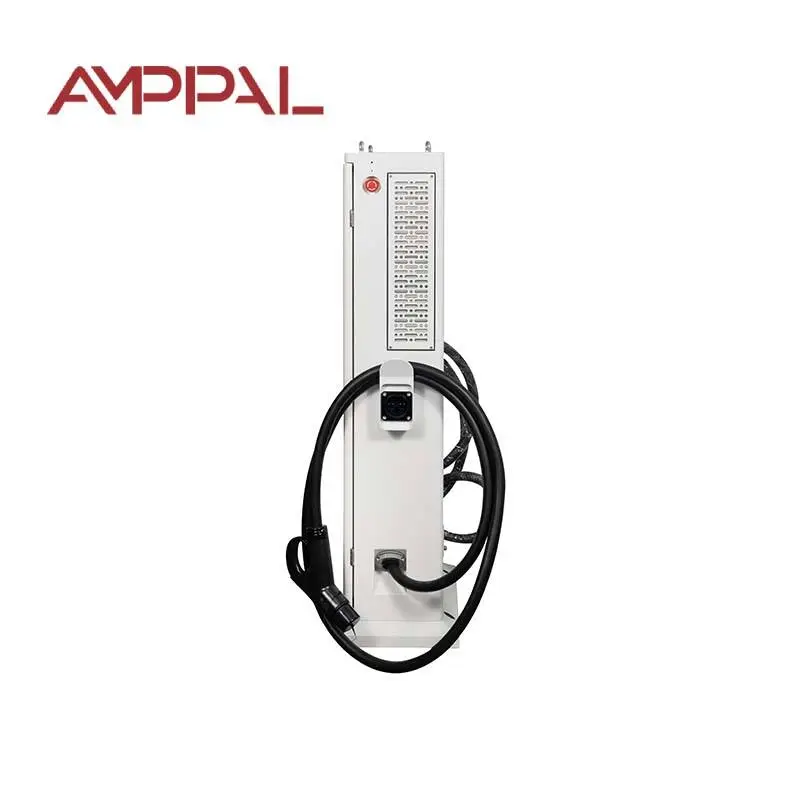

小売駐車場用 20kW コンパクト一体型 DC EV 充電ステーション

見知らぬ人が使用するために作られた充電ポスト

正常に動作する充電器と、一般の人が補助なしで使用できる充電器との間には違いがあります。 AF-DC-020-Y-B-O-3 は、2 番目の問題に対する私たちの答えです。ベースの高さは 1517 mm で、7 インチのカラー スクリーンは車の横に立っている人にとって自然な目の高さにあり、ガン ホルスターは大人が DC ケーブルを楽に持ち上げることができる腰の高さにあります。

デザイン作業のほとんどが費やされたのは画面です。セッションのステータス、供給されたエネルギー、経過時間、現在の料金、残りの見積もりがすべて 1 ページに表示され、メニューに飛び込む必要はありません。何か問題が発生した場合、メッセージは、夜間 11 時にドライバーにとって何の意味もない障害コードを表示するのではなく、何をすべきかを示します。

設置面積は意図的に狭いです。 650 × 300mm のポストは、通常、オペレータが壁に取り付けることを強いられるスペースを侵害することなく、標準的な駐車ベイの先頭に収まります。

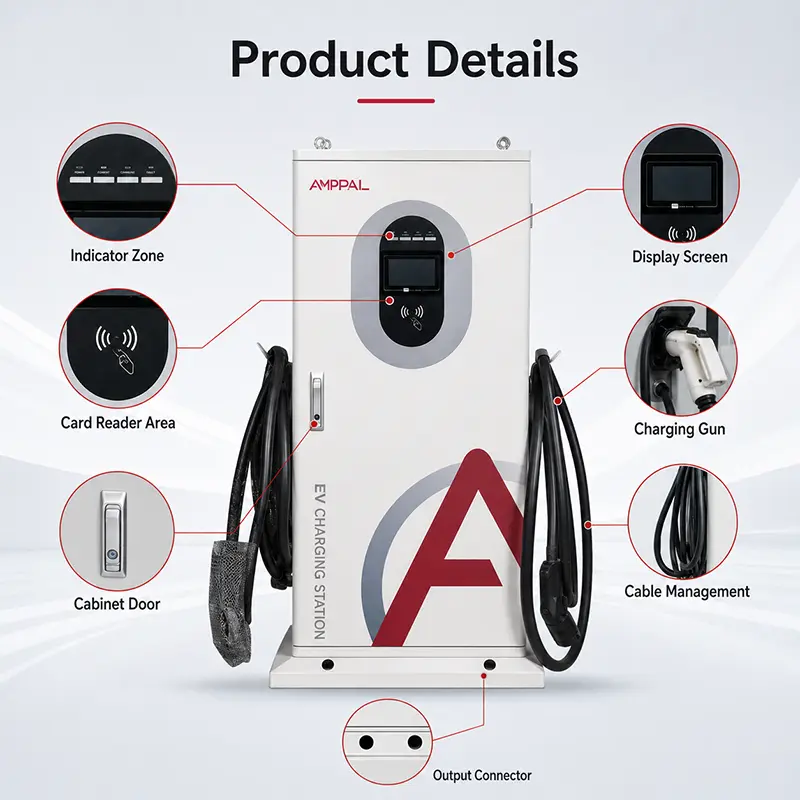

サポートコールを減らすための詳細

目の高さ 1200 mm の 7 インチ カラー タッチ スクリーン: かがむことなく立った位置からでも読むことができ、高齢のドライバーにも十分な大きさです。

RFID カード、QR スキャン、PIN コードの 3 つの開始方法。電話に信号がない場合でも、カードは動作します。ドライバーがカードを持っていない場合でも、QR は機能します。

4つの充電モード: 自動フル充電、定量電力、定量、定量時間。 20 分のドライバーは時間を選択します。予算がある方は金額を選択してください。

作業高さにあるケーブルホルスターとフック: 銃が損傷する最大の原因は、ホルスターが扱いにくいためにドライバーがコンクリートの上に銃を落としてしまうことです。

200 ～ 1000VDC で 0 ～ 100A: 当社の大型キャビネットと同じ電圧範囲であるため、800V プラットフォームであるという理由で拒否される車両はありません。

IP54 エンクロージャの定格温度は -25 °C ～ +50 °C、電子コンパートメントはケーブル入口とは別に密閉されています。

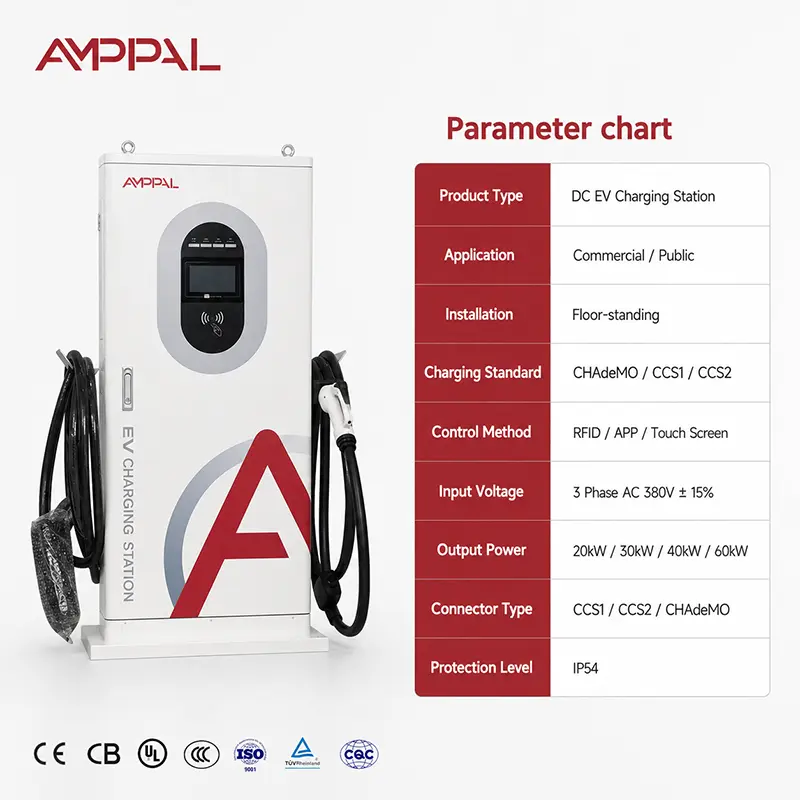

技術仕様

この投稿が最適な場所

市営路上駐車場: 湾の先端にある狭いポストは、ほとんどの市当局が承認するものですが、幅広のキャビネットは舗装クリアランス規則を満たしていません。

ホテルとレストランの駐車場: ゲストはフロントに助けを求めることなくセルフサービスを利用できます。これは公共施設の実践的なテストです。

小規模な小売公園: 20kW は 60 ～ 90 分の店舗に適しており、店頭の隣にあるポストは工業的というよりも意図的に作られているように見えます。

共有ベイのある住宅用複合施設: PIN アクセスにより、管理オフィスは RFID カード システムを管理せずにコードを発行できます。

職場来客用駐車場: QR スタートとは、来客が法人カード スキームに登録せずに料金を請求することを意味します。

ドライバーが接続されるとどうなるか

シーケンスは固定されており、数秒かかります。ポストはコネクタを検出し、ロックがかかっていることを確認し、コンタクタが開いたままの状態で DC 側の絶縁テストを実行します。絶縁がしきい値を下回っている場合（コネクタが濡れている、ケーブルが損傷している）、そこで停止し、ドライバーに再接続するように指示します。

それを通過すると、ポストと車両はパラメータを交換します。 BMS には、目標電圧と最大許容電流が記載されています。ポストは何を供給できるかを確認し、実行を開始します。この時点から、車両は電流を制御することになるため、同じ支柱にある 2 台の車両が非常に異なる速度で充電できるのです。

ドライバーが選択した 4 つのモードのいずれかが、セッションの終了時に影響します。自動は、BMS が停止を要求するまで実行されます。定額、一定電力、一定時間は勝手に終了し、ポストはその理由を画面上で報告するため、誰も過失を想定しません。

コンプライアンスと回線テスト

EN IEC 61851-1:2019 および EN IEC 61851-23:2014、CE 宣言およびシリアル化されたテスト レポートが各ポストに同梱されています。

画面とタッチ層は、-25°C ～ +50°C の全動作範囲にわたって可読性と応答性についてテスト済み。寒冷地でのタッチ不良は、公共施設でよくある苦情です。

100%絶縁抵抗および絶縁耐力試験済み。

量産サンプルでのガンとホルスターの機械的サイクル - ホルスターはセルフサービス機器の摩耗点です。

IP54 検証に加え、筐体とベースに 96 時間の塩水噴霧を実施。

梱包前の熱記録による全負荷慣らし運転。

ポストの組み立て方

1. モジュール、スクリーンアセンブリ、リーダー、コンタクター、ケーブルセットの受入検査。

2. CNC パンチングとコラムおよびベースパネルの成形;ベース フランジの形状により、固定後にポストがどのように正しく立つかが決まります。

3. 柱とベースをロボット溶接し、目に見える面で継ぎ目を面一に研磨します。

4. 前処理と静電粉体塗装;公共設備には追加のコーティング厚チェックが行われます。

5. 電源アセンブリ — モジュール、バスバー、内部配線、すべての電源端子にトルクがかけられ、証印が付けられています。

6. HMI およびアクセス ハードウェアが取り付けられています: 画面、カード リーダー、QR カメラ ウィンドウ、キーパッド、それぞれの機能がテスト済み。

7. ファームウェアのロード、センサーの校正、および 4 つの充電モードすべてをカバーするスクリプト化されたユーザー インターフェイス テスト。

8. 全負荷慣らし運転、安全バッテリー、IP チェックを行った後、輸出用に梱包します。

20kW は公共のポストに適切な電力ですか?

入札書類で印象的に聞こえる時間ではなく、車が実際に駐車されている時間に電力を一致させてください。

20kW では、ドライバーは 1 時間あたり約 20kWh を受け取り、航続距離は約 100 ～ 120km になります。ショッピング旅行、食事、またはオフィス訪問にはまったく十分であり、郵便の購入コストや接続コストも安くなります。

ベイが 40 分以内にひっくり返る場合、またはドライバーがすぐに出発することを期待して到着する場合、これは間違った製品であり、今すぐそう言いたいのです。60kW または 120kW のキャビネットを見てください。同様に、その場所が純粋に夜間の住宅用駐車場である場合、エアコンポストは同じドライバーにかなり少ない金額でサービスを提供します。

同じ電力のウォールボックスとの比較

配置の自由: ポストは敷地内のどこにでも湾頭に設置できます。ウォールボックスには適切な場所に壁が必要ですが、オープン駐車場には壁が存在しないことがよくあります。

公開プレゼンテーション: 大きな画面を備えた完成した投稿は、意図的なインフラストラクチャとして解釈されます。ドライバーは壁に置かれた箱よりもこの製品を信頼しており、それが使用状況に現れています。

画面サイズ: 壁掛け 20kW の 4.3 インチに対して、こちらは 7 インチのカラーです。公共の場で無人で使用する場合には、画面が大きいほうが価値があります。

設置: ポストには小さな基礎と下からのケーブル挿入口が必要です。ウォールボックスにはありません。その基礎工事のための予算です。

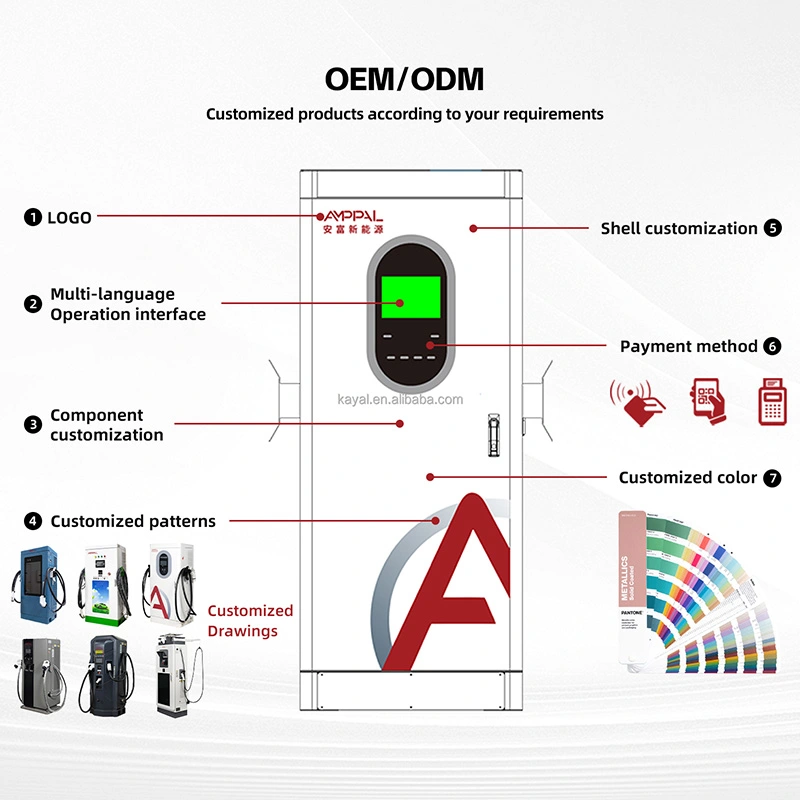

商業条件はどちらも同じです: 標準MOQ 1ユニット、15～20営業日、2年間保証、50ユニットからのカスタムブランド。

箱詰めと配送

ポストは、約 1620 × 750 × 420 mm の合板製の箱に直立して出荷され、総重量は約 85 kg、スクリーン面には発泡体保護が施され、ガンは同じ箱に別々に梱包されます。

6 個の木枠が標準の輸出パレット構成に適合します。アンカーキットが注文に同梱されるかどうかに応じて、20 フィートのコンテナには約 48 本の支柱が必要で、高さ 40 フィートの立方体には約 100 本の支柱が必要です。

利用可能な条件は、ヨーロッパおよび湾岸地域のほとんどの目的地への EXW、FOB 寧波または上海、CIF、および DDP です。アンカー ボルト キットと設置テンプレートは無料で商品に同梱されます。文書には、請求書、梱包リスト、CE 宣言書、シリアル化されたテストレポート、および基礎図面が含まれます。

サービスと消耗品

電源モジュール、スクリーン、リーダー、コンタクタ、およびケーブル アセンブリにわたる 2 年間の保証。

充電ガンとケーブルは現場交換可能として扱われます。予備のガン アセンブリを 2 つ在庫している販売店は、公共施設で最も一般的な損傷を 1 日以内に解決できます。

画面やリーダーのステータスなど、接続されている OCPP 経由のリモート診断。

スペアは確認後 48 時間以内に宅配便で 3 ～ 5 営業日以内に発送されます。

推奨されるサービス間隔: 公共の場では 6 か月 - フィルターの清掃、ガンとホルスターの検査、ガスケットのチェック、スクリーンの表面のチェック。

公開サイトで何が問題になるのか

間違い: ポストを西日の直射日光に面して設置します。右: 画面を太陽の当たらない場所に向けるか、高輝度ディスプレイ オプションに合わせます。画面が読めないことは、充電が遅いことよりも多くの苦情を生み出します。

間違っています: 薄い表面のスラブに固定します。右: 提供された図面に適切な基礎を注ぎます。バックする車両によって支柱が衝突され、その荷重がベースにかかります。

間違い: ベイの前にある車止めまたはボラードを省略しています。右: 1 つを取り付けます。カラムの交換に比べてコストはわずかです。

間違い: QR コード ステッカーを放置すると色褪せてしまいます。右: サービスを訪問するたびに確認してください。漂白された QR コードは、電話で開始されるすべてのセッションをサイレントに終了させます。

間違い: 破壊行為はハードウェアの問題であると仮定します。右: 照明とカメラの範囲は、どのような囲いの評価よりも公共の投稿を保護します。

サイト所有者のフィードバック

ギリシャ北部の自治体は、2025年に町の4つの駐車場に14個のポストを設置した。自治体の交通担当官は、カードではなくPINオプションが最もよく使われた開始方法であることが判明したと報告した。ローカルアカウントを持たない訪問者は駐車係員からコードを受け取るだけだったという。

3 つの施設に 11 件の投稿を持つジョージア州のホテル グループから、私たちの推奨を変更するフィードバックが 1 つありました。他の 2 つの充電モードが人々を混乱させたため、4 つの充電モードをゲストの使用を自動と固定時間に制限するよう求めました。その構成はファームウェア設定として利用できるようになりました。

9つのポストを運営しているウズベキスタンのオペレーターは、奥行きが300mmという狭いことが決定的だったと指摘した。彼らのベイはソ連時代の標準に従ってレイアウトされており、密閉された循環があり、キャビネットが深ければ火災アクセス調査に合格しなかったであろう。

購入者からの質問

Q: ドライバーはアプリやアカウントなしで使用できますか?

A: はい。 PIN と RFID は両方ともスタンドアロンで機能します。 QR はバックオフィス プラットフォームを実行している場合に利用できます。

Q: どのような基礎が必要ですか?

A: 下からのケーブル入口を備えた、提供された図面のコンクリート パッド。アンカーボルトとテンプレートが付属します。

Q: 日光の下で画面はどのくらい見えますか?

A: 標準画面は日陰や間接光でも読み取り可能です。太陽に面したオープンな前庭には、高輝度オプションを指定します。

Q: 4 つのモードのうちどれを有効にすればよいですか?

A: 公共サイトの場合、自動および固定時間はほとんどのドライバーをカバーします。定額はプリペイドモデルに適しています。ファームウェアでメニューを制限することができます。

質問: 充電ケーブルの長さはどのくらいですか?

A: 標準は 5 メートルで、湾の両側の入り江に達します。より長いケーブルも利用できますが、ユーザーが扱うには重量が増加します。

Q: 20kW は公共料金を正当化するのに十分ですか?

A: 居住ベースのサイトでは、はい。ドライバーがスピードを期待する交通機関では、価格に関する苦情が後を絶ちません。正直に料金を電力に合わせてください。

Q: 銃を2丁装着できますか?

A: このモデルにはありません。マルチガン運用は分割型キャビネットから始まります。

Q: リードタイムはどれくらいですか?

A: 標準は 15 ～ 20 営業日です。カスタム カラー、画面グラフィックス、または制限されたファームウェア ビルドの場合は 25 ～ 30。 MOQ 1 ユニット標準、ブランド用 50。
