公共駐車場用40kW商用一体型DC EV充電ステーション

この充電器とは何か、そしてどこに設置されるのか

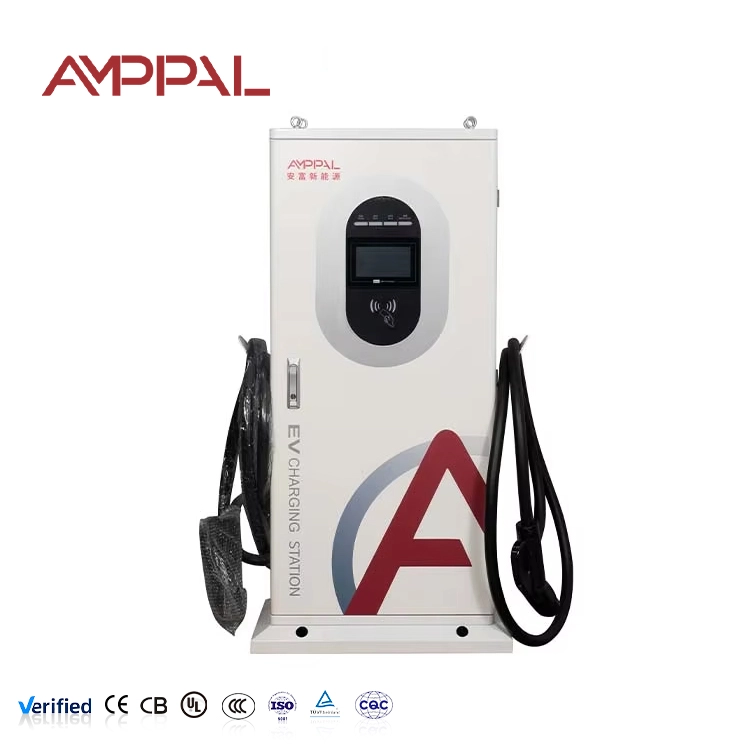

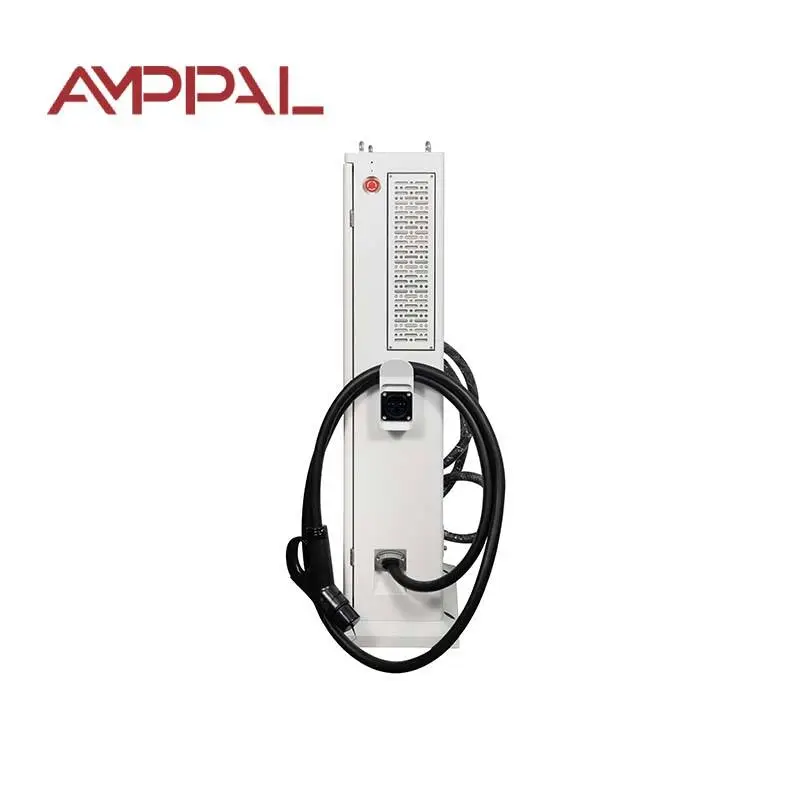

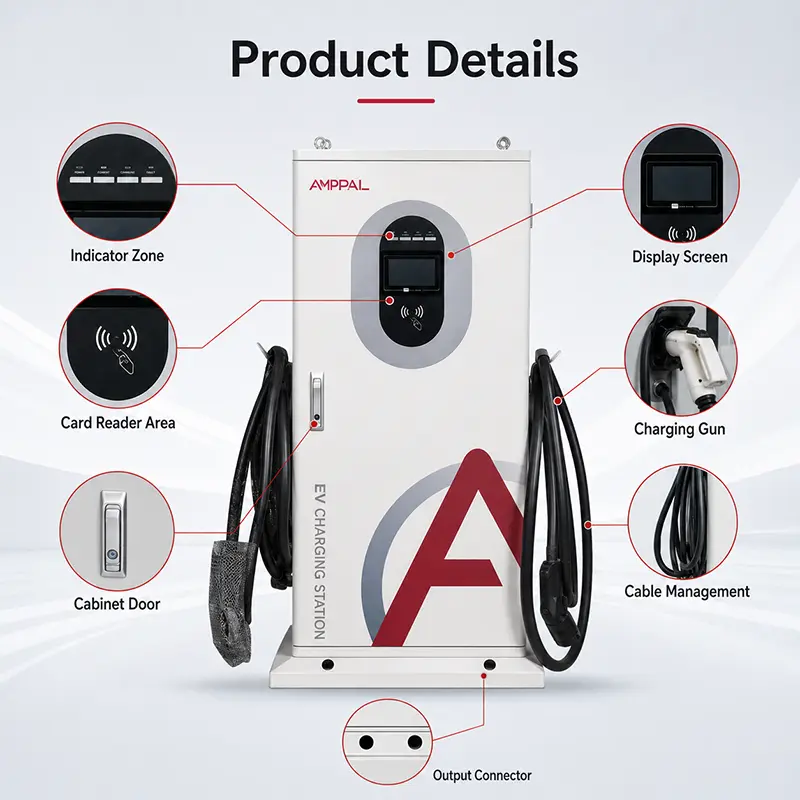

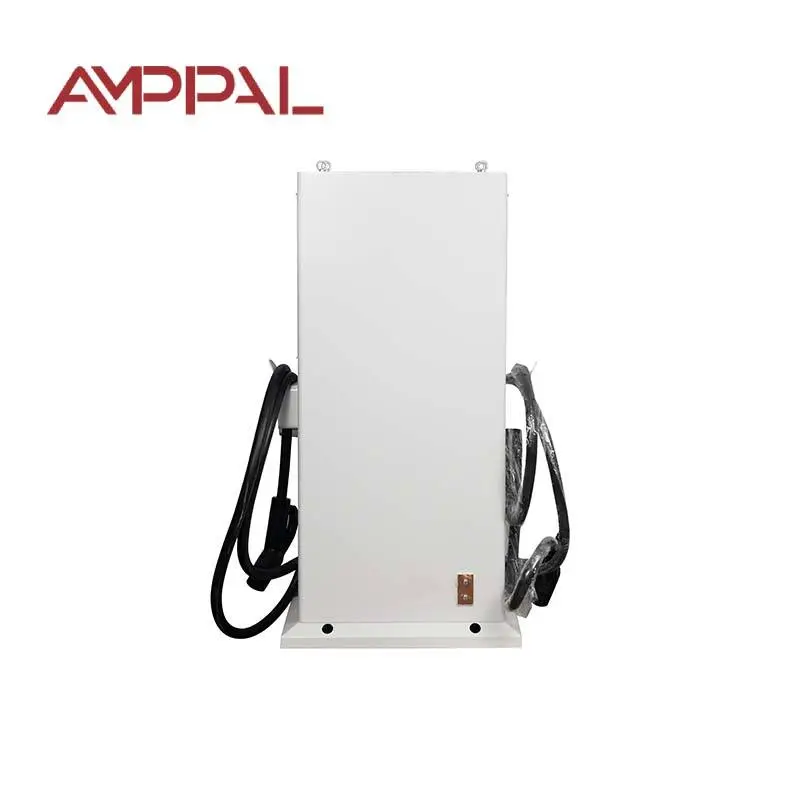

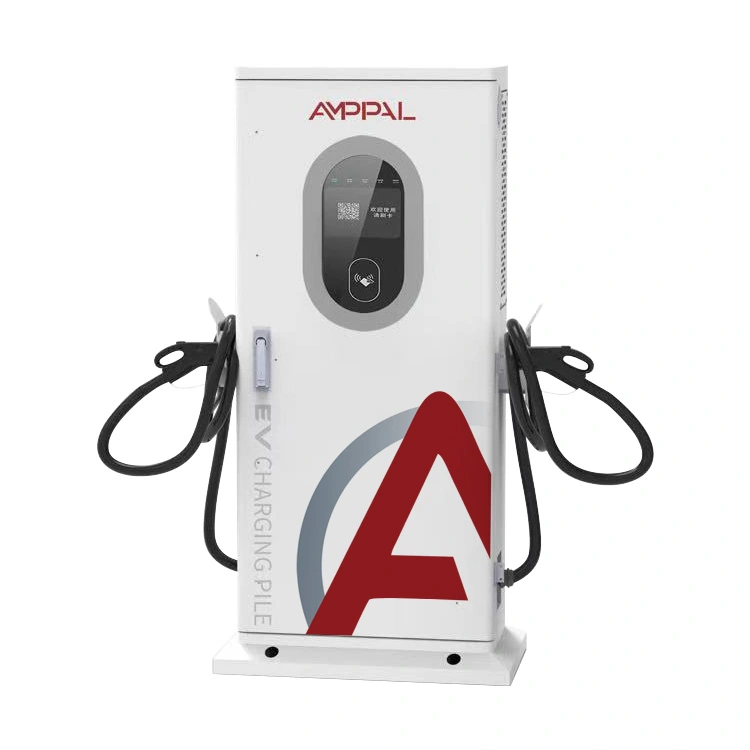

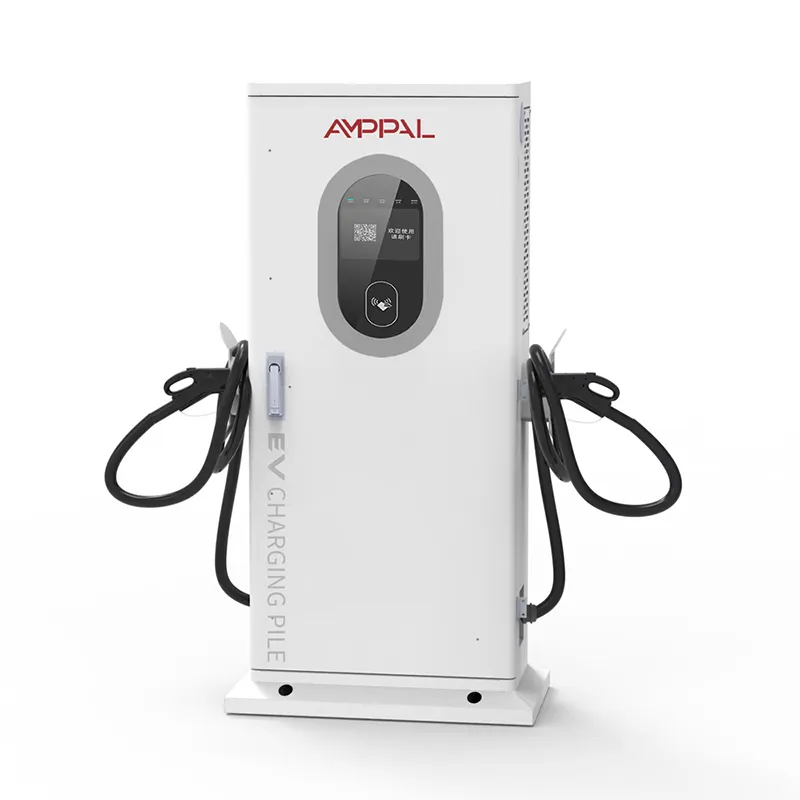

塩気、砂漠の熱、凍てつく夜など、安価な充電器が使えなくなる環境こそ、AF-DC-040-Y-B-O-3/4/5-H が生き続けるように設計された場所です。これは、ベース付き 1517 x 650 x 300 mm のキャビネットに収められた床置き型統合型 DC 急速充電器で、AC380V +/- 15% で最大 100A、200 ～ 1000VDC 全体で 40kW の出力と定格されています。

魅力的だからという理由で 40kW ユニットを購入する人はいません。実際の顧客（タクシー、バン、通勤者）の稼働日を、決して使用しない電力料金を支払うことなくカバーします。決定的な問題は表示価格ではありません。

このユニットのコストが 5 年間で低くなる理由

IP54 の粉体塗装スチールキャビネット: 防塵性と防滴性を備えているため、海岸の塩分や道路の汚れは電子機器ではなく塗装を攻撃します。

このユニットは、-25℃の冬と+50℃の夏に対応し、故障するのではなくスムーズにディレーティングします - ロジックがモジュールを保護します。

すべての生産バッチのサンプルに対する 96 時間の塩水噴霧テスト - 海洋グレードの機器に使用されるのと同じ基準。

摩耗部品 (ガン、ファン、フィルター、スクリーン) は、地元の電気技師が現場で交換できるプラグイン モジュールです。

スペアは 8 年以上在庫されており、摩耗する部品は高価なものではなく、安価なものです。

95% のピーク効率とスタンバイ ロジック: セッション間に設置されたユニットは、LED 電球数個と同程度の電力を消費します。

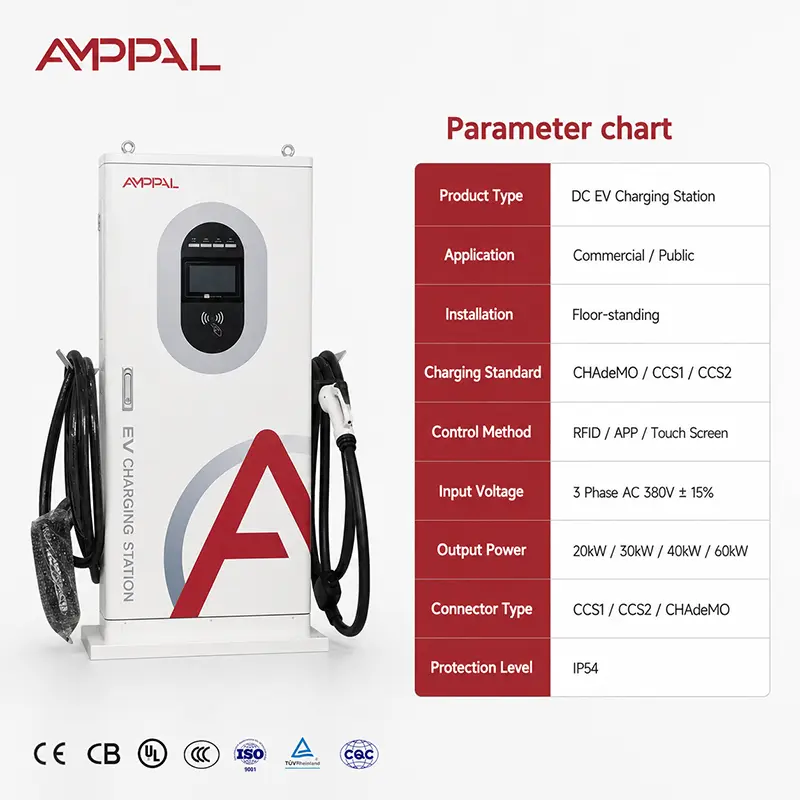

技術仕様 - 40kW モデル AF-DC-040-Y-B-O-3/4/5-H

40kW が合理的な場所 - 5 つの実際のサイト

海水から 500 メートル以内にある沿岸の燃料ステーション - ここでは塩水噴霧の話が最も重要であり、パウダー コートの費用は 2 年目に回収されます。

湾岸の砂漠の高速道路では、午後のキャビネット温度が 60 度を超え、幅広い温度のユニットだけが 2 回の夏を乗り切ることができます。

-25℃までの峠や冷蔵倉庫 - ユニットは、薄いデザインが立ち往生しているところから始まります。

空港やホテルの係員付き駐車場では、車が 2 ～ 6 時間放置され、完全な急速充電セッションを行わなくても 40kW でほとんどのバッテリーが充電されます。

配送用バンや従業員用の車を備えた工業団地 - 40kW ユニット 1 台で、変圧器をアップグレードすることなく小規模な車両を移動できます。

デザインがどのように存続するか

本当の敵は暑さです。空気は前面の低い位置から入り、電源モジュールを横切って上部から出ます。つまり、壁に向かっても機能する真っ直ぐな煙突経路です。制御ボードはモジュール温度を継続的に監視します。キャビネットが熱くなると、充電器はセッションを中断するのではなく、スムーズに出力を下げます。

エンクロージャが後半の役割を果たします。粉体塗装は湿式スプレーではなく焼き付けられるため、砂利トラックや台車によって引き起こされる欠けに耐えます。スクリーンとドアの周囲のガスケットは接着ではなく圧縮されているため、何年も開けた後でも IP54 等級が維持されます。

第三に、摩耗部品は安価な部品です。ファン、フィルター、スクリーンの価格は新しい充電器の数分の一で、予備の小さな箱 1 つで 2 ～ 3 台のユニットを正常に保つことができ、サービス センターに行く必要はありません。

証明書、テスト、バッチ証拠

入札者に渡すことができる証明書: CE、TUV、CB、国内では CCC、北米ではリクエストに応じて UL。

IP54 はデータシートから推測されるものではなく、社内の粉塵および飛沫試験によって検証されます。

塩水噴霧は各バッチのサンプルに対して 96 時間実行され、海岸に到達する前に不良コーティングを捕捉します。

すべてのユニットは -25 C のコールド スタートと周囲 40 C での 24 時間の全負荷実行を実行し、ユニットごとに熱ログが保存されます。

メーターの校正証明書はユニットに同梱されているため、ドライバーへの最初の請求書は検証された測定値に基づいて作成されます。

スチールコイルから木箱入り充電器まで: 8 ステップ

切断と折り畳みは、FANUC および TRUMPF ロボット セルと共有される CNC パンチおよびレーザー ラインで行われます。

粉体塗装が硬化され、同じバッチからのサンプルが 96 時間の塩水噴霧チャンバーに入ります。

AC セクションと DC セクションは別のラインで組み立てられるため、ツールが 2 つの間で交差することはありません。

配線は文書化されたトルク スケジュールに従って行われます。すべてのラグは感覚ではなく、数値に従って締め付けられます。

次に、過熱、過電圧、地絡といった保護テストが行​​われます。これらはそれぞれリグ上で意図的にトリガーされます。

ユニットは -25 ℃のコールド スタートに耐え、その後 40 ℃ での 24 時間の全負荷運転にも耐え、熱が記録されます。

ガスケット、ドアシール、ケーブルグランドがチェックされます。 IP54の散水試験は6方向から実施されます。

校正証明書が発行され、ユニットは出荷用に梱包されます。

サイジング ガイド: 40kW はあなたにとって適切な主力製品ですか?

顧客が 30 ～ 90 分間滞在し、サイトが屋外、露出、またはその両方の場合は、40kW を選択してください。タクシー乗り場、ディーラーの敷地、ホテルの前庭、倉庫のヤードなどに最適です。30kW では速度が遅く感じられ、60kW では誰も使用しない電力が供給されます。また、既存のほとんどの 380V 接続にも適合し、土木工事を小規模に抑えます。

さて、正直なところです。すべてのセッションを 30 分以内に終了する必要がある場合、40kW は間違ったツールです。60kW 以上に設定してください。あなたのサイトが天候に左右されないきれいな屋内ガレージの場合、必要のない IP54 と塩水噴霧の料金を支払っていることになります。壁掛け室内機の方がコストが安くなります。また、フル負荷で 1 日 20 時間稼働する場合は、初日から拡張スペア キットを購入してください。ガンとファンは消耗品です。

楽清工場から直接購入

支払いから発送まで: サンプルの場合は 3 ～ 5 営業日、フルコンテナの場合は 15 ～ 20 営業日。

サンプルMOQは単一ユニットです。コンテナの価格は 10 ユニットから始まり、混合モデルはコンテナを共有します。

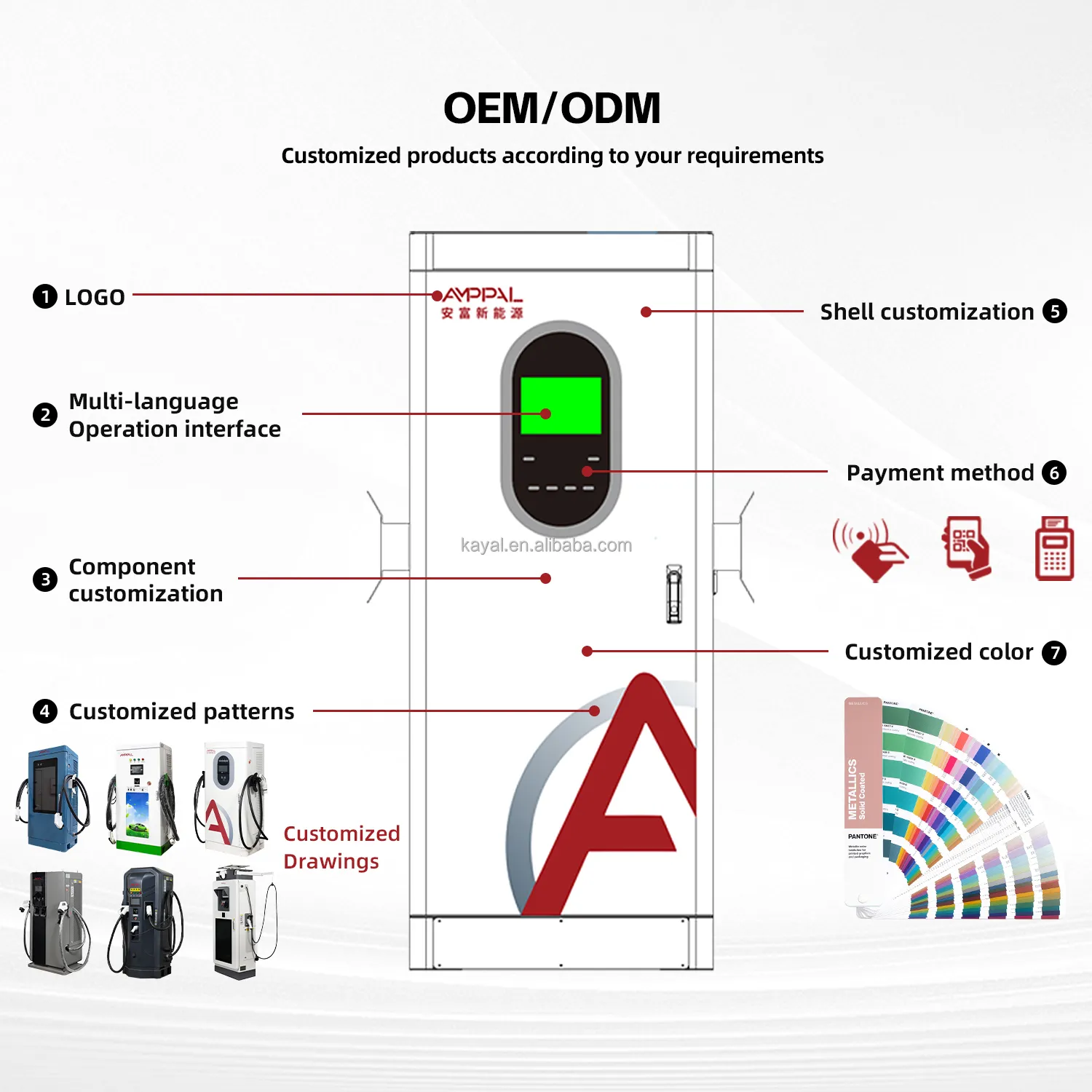

OEM とカスタマイズ: ロゴ、キャビネットの色、支払いの統合、仕様に合わせた電源ラベル。

事務手続きには、請求書、梱包リスト、船荷証券、CE/TUV 証明書、試験報告書に加えて、欧州向けの注文に対する EU 適合宣言書も含まれます。

AMPPAL has delivered over 1 million units since 2014 and runs 200+ stations with its own equipment - we stand behind gear we use daily.

ユニットの梱包と発送方法

木枠はユニットの設置面積に一致します。4 方向パレットベース上の木製フレームとフォームコーナーブロック、海洋脚用に湿気を遮断したものです。ガンケーブルはコイル状に巻かれてストラップで固定されているため、負荷がかかってもコネクタが垂れ下がることはありません。

パレット位置ごとに 1 つの木枠。 20 フィートのコンテナには約 10 個のユニットが搭載され、高さ 40 フィートのキューブには壁に取り付けられたモデルと合わせて約 24 個のユニットが搭載されます。すべてのコンテナはドアが閉まる前に撮影されます。

貿易条件は、港に配達される EXW 楽清、FOB 寧波、または CIF です。 EU 適合宣言は、ヨーロッパ向けの注文に含まれます。

スペアパーツ、修理、ランニングコスト

2 年間の期間には、電源モジュール、コントローラー、スクリーン、冷却システムが含まれます。それ以上の予算: 3 年目頃にファンを設置し、4 年目頃に多忙な現場で銃の組み立てを行います。

スクリーン、ガン、ファン、フィルター、制御基板などのスペアは 8 年以上在庫にあり、ほとんどは 1 週間以内に在庫がなくなります。

リモート ファームウェア アップデートと OCPP 1.6/2.0 構成のサポートは、電子メールまたは WhatsApp で 1 営業日以内に回答されます。

当社のメンテナンスに関するアドバイス: ほこりの多い場所や沿岸地域では吸気フィルターを毎月掃除し、海の近くではキャビネットから塩を洗い流し、接続部を毎年トルクで締めます。

ファン、フィルター、スクリーン 1 台、ガン アセンブリ 1 台など、5 年分のスペア バスケットの見積もりを依頼してください。予算は、何かが故障するたびではなく、1 回限りです。

私たちが目にするフィールドエラー (間違っている / 正しい)

間違い: ユニットは十分に絶縁されているように見えるため、アース棒をスキップします。右: マニュアルに従って適切な PE アース接続を取り付けます。サージ保護は、接地経路が実際の場合にのみ機能します。

間違い: フォークリフトが通過するアスファルト上でケーブルを引きずります。右: ケーブル フックまたは小さなスタンドを使用して、毎月ジャケットを検査します。ジャケットがカットされている場合は、後ほど保証無効の修理となります。

誤: ドアが開いている、またはコネクタが差し込まれているときにキャビネットを高圧洗浄します。右: ユニットをロックし、カバーを閉じた状態で洗浄し、海岸沿いの場所では真水で洗い流して塩膜を除去します。

間違い：上部の排気を看板や棚で塞ぐ。右: 上部を清潔に保ちます。煙突の空気の流れが全体の冷却戦略です。

間違い: ひび割れた画面を何週間も使用したままにしておきます。右: 画面モジュールを約 15 分で交換します。スクリーンにひびが入っていると、湿気が HMI キャビティに侵入します。

現場からのオペレーターの声

クロアチアのスプリットにある燃料販売業者 (2025 年 9 月) は、アドリア海から 40 m の場所で 3 つのユニットを稼働させています。彼の評決は、塩水噴霧に2度耐えた後もパウダーコートはまだ新品のように見えるが、以前のブランドでは8か月でドアのガスケットの下が錆びてしまったというものだった。彼の正当な不満は、ドアのガスケットが新品のときは固くて閉まりにくいということです。数週間後には柔らかくなりますので、現在工場で事前に潤滑剤を塗布しています。

カザフスタン、カラガンダの鉱山請負業者（2025 年 12 月）は、現場の車両をマイナス 22 度まで充電します。ユニットは予熱なしで起動して充電します。この価格帯で電気技師が驚いたのです。彼からの私たちへのメモ: -15 ℃以下ではタッチ スクリーンの動作が鈍くなるため、夜のセッションを固定時間としてスケジュールし、日中は手動使用に備えています。

アラブ首長国連邦、ドバイのホテルオーナー（2026年3月）は仕様書ではなく請求書を比較している。40kWのユニット1台と予備のスクリーンと銃のコストは、暑さで故障して修理物流の節約を使い果たした以前の2台の安価なユニットに比べて、2年間で約18％安くなった。彼の不満は、湾岸塵の中でフィルターを毎月掃除する必要があるため、フィルターを 10 個入りの箱で購入していることです。

FAQ - 耐久性、予備品、ランニングコスト

Q: IP54 は実際に何を保証しますか?

A: 内部は防塵構造で、雨、ホー​​スのしぶき、波しぶきなど、あらゆる方向からの水の飛沫に対する保護が施されています。水没可能ではありません。底部に水が溜まらないようにしてください。

Q: 塩水噴霧試験はどのくらいの時間実施されますか?また、それが重要なのはなぜですか?

A: すべてのバッチのサンプルあたり 96 時間。 1 時間は、出荷前に弱いコーティングを捕捉する数週間の海岸暴露に相当します。

Q: ユニットは周囲温度 +50℃ でも充電を続けますか?

A: はい。ただし、モジュールを保護するために、出力は約 45 ℃ を超えると徐々に低下する可能性があります。セッションは停止するのではなく、低減された電力で継続します。

Q: 実際にどの部品が消耗しますか?また、その費用はいくらですか?

A: ファン、フィルター、ガン アセンブリ、スクリーンは通常の消耗品です - プラグイン モジュールは 8 年以上在庫されています。 5 年分のスペア バスケットの見積もりを依頼してください。

Q: 2 年間の保証は銃とスクリーンにも適用されますか?

A: 製造上の欠陥は保証されます。誤用や破壊行為による物理的損傷は対象外です。そのため、予備のガンとスクリーンを 1 台現場に保管しておくことをお勧めします。

Q: フィルターはどのくらいの頻度で掃除する必要がありますか?

A: 通常は 1 ～ 3 か月ごと、ほこりの多い場所や海岸沿いの場所では毎月。フィルターが詰まると温度が上昇し、効率が静かに低下します。

Q: このユニットを屋内で使用できますか?

A: はい。ただし、必要のない屋外硬化には料金がかかります。当社の壁掛け屋内モデルはコストが安くなります。

Q: 96 時間の塩水噴霧の結果は、私のプロジェクトの入札に利用できますか?

A: はい - バッチテストレポートは出荷時に発行されます。ご要望に応じて入札書類として提供できます。
