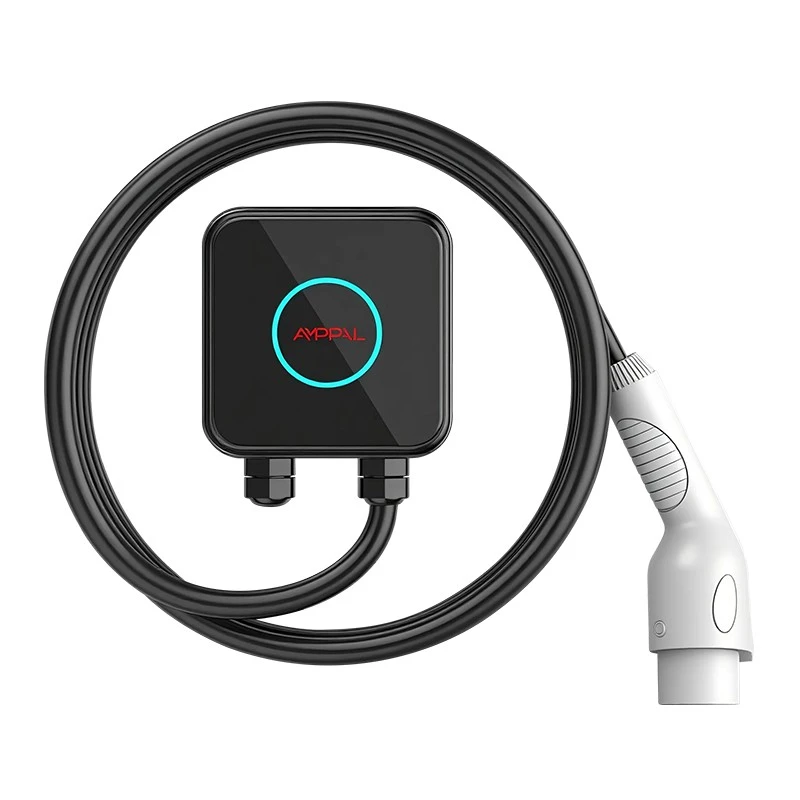

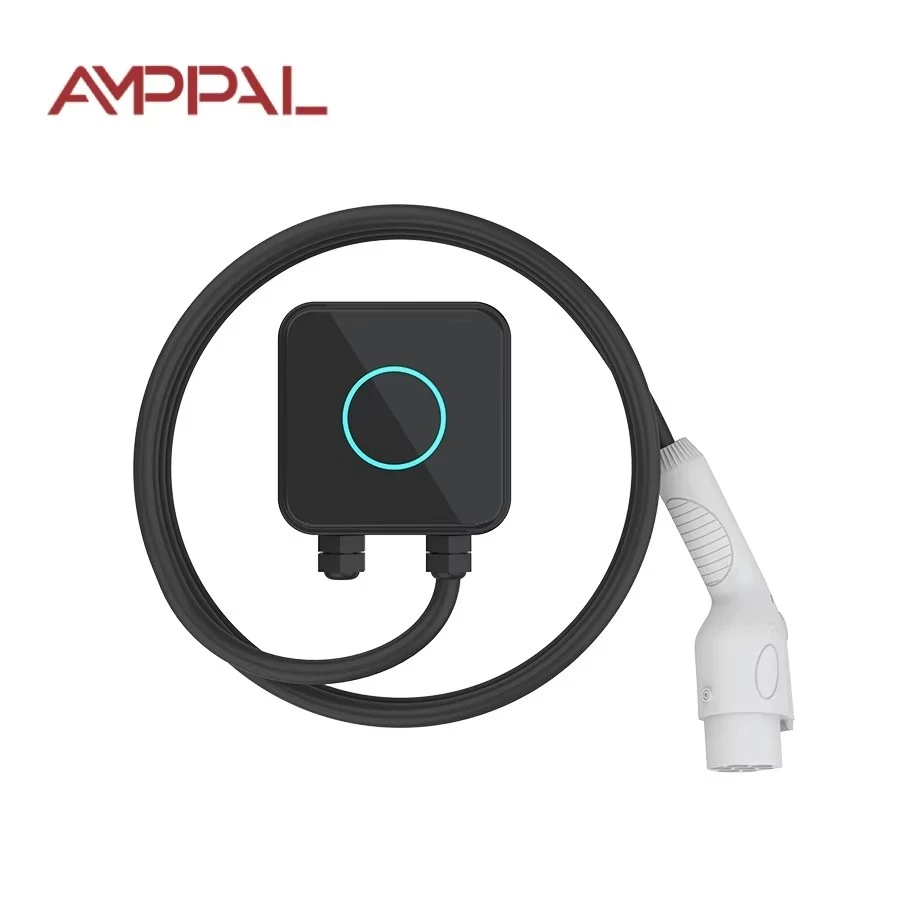

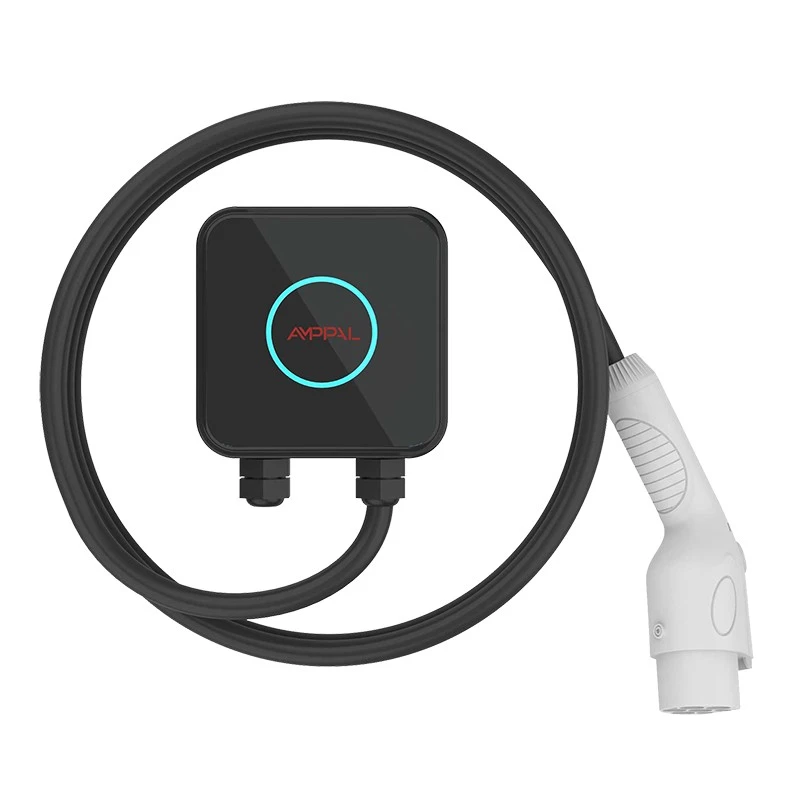

住宅ガレージ用7kWコンパクトウォールボックスAC EV充電器

充電器は永久的である必要はありません

AMPPAL 7kW Compact は、金曜日の午後に壁からネジを外して月曜日までに新しい街で稼働できる充電器です。

ほとんどの EV 所有者は、ウォール ボックスを家具、つまりボルトで固定され、ケーブルで接続された家の一部として扱います。賃貸したり、転職したり、別の物件で夏を過ごしたりすると、その永続性が負債になります。

このユニットの重さは約1kgで、4本のネジで固定されています。取り外して5mのケーブルを巻き付けてトランクのスペアタイヤ横に乗せます。

本サイズのボディから 32A でフル充電

230V で 7 キロワットは 32A を意味します。これは、一般的な EV で時速約 30 km の航続距離、または 40 kWh のバッテリーを約 6 時間で充電できることを意味します。

本体のサイズは 150 x 150 x 65 mm のままです。秘訣: AC 充電にはボックス内に変圧器はありません。変換は車の中で行われます。したがって、電力定格が増加してもステーションは小さいままです。

熱管理は当社の 3.5kW バージョンとは異なります。7kW は熱可塑性 UL94 V-0 シェル内で密封されたアルミニウム ヒートシンク コアを実行し、負荷テストでは周囲 35℃ で表面を 60℃ 未満に保ちます。

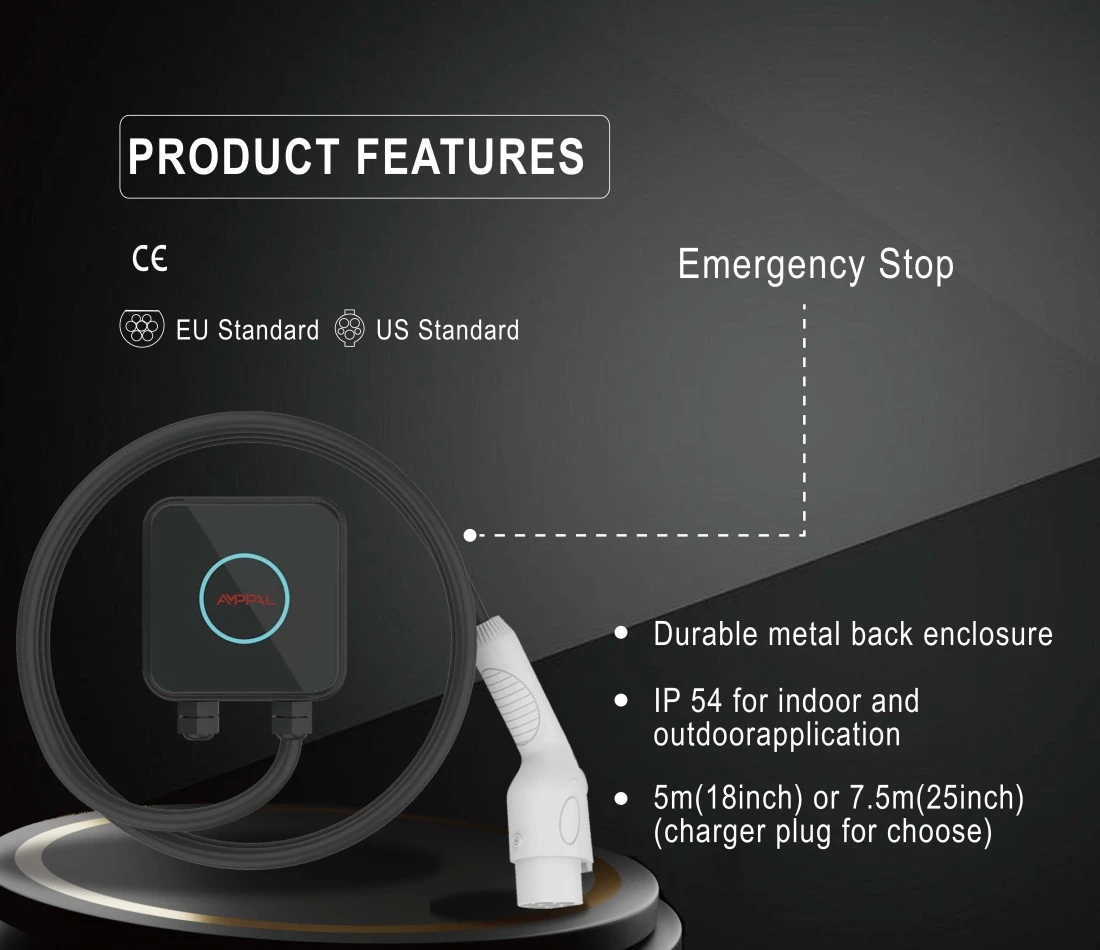

IP54 は雨の飛沫や塵の侵入を防ぎ、コンフォーマルコーティングされた制御基板は暖房のないガレージでの結露にも耐えます。

32A リレーとヒューズ付き供給パスは連続使用に耐えられるよう設​​計されているため、ボックスは煩わしいトリップなしで 8 時間の夜間セッションを実行できます。

クイックマウントシステムの仕組み

背面プレートは壁に一度ボルトで固定されます。充電器本体をその上にスライドさせて、2 本の脱落防止ネジでロックします。ロック解除には標準の六角レンチを使用し、合計で約 3 分かかります。

電気的には、タイプ A または B RCD を備えた専用の 32A 回路が必要です。電源ケーブルに合わせたサイズのケーブル グランドを出荷するため、同じエンクロージャで配線による取り付けを処理できます。

季節限定の賃貸住宅や作業場など、本当に一時的なセットアップの場合は、電気技師が壁側を 32A ソケットに配線し、ユニットを専用の電源リード線を介して接続します。ローカルルールを確認してください。一部の国ではこれを制限しています。

充電側は5mの固定ケーブルです。カーポートはタイプによって異なりますので、ご注文の際に車両に合わせてタイプ 2、タイプ 1、または GB/T をお選びください。

技術仕様

賃貸人、キャンピングカー、セカンドハウス: 誰が最も利益を得るのか

1) 1 ～ 3 年ごとに引っ越しをする賃貸人 - 充電器は家主の壁ではなく、リース契約とともに移動します。 2) 充電器 2 台の購入を拒否する夏の別荘またはスキー シャレーの所有者。 3) 親戚の家で何週間も過ごし、実際に一晩充電したいと考えている EV ドライバー。 4) EV を牽引するオーバーランダーとキャンピングカー、キャンプ場の接続で充電。 5) 展示会や顧客サイトで充電器のデモを行うディーラーおよび再販業者。

これらのユーザーは皆、同じ問題に直面しています。固定充電器は、離れるとすぐに無駄になってしまいます。 Compact は、その固定コストをポータブルなコストに変換します。

文脈としては、2 つのユニットとケーブルが標準的な 60 リットルのダッフルに収まります。これは、再販業者がデモ在庫を持って展示会に向かうときに重要になります。

取り外し可能設置と固定設置: トレードオフ

当社では固定専用ステーションとこの取り外し可能なステーションの両方を販売しているので、正直に妥協しましょう。

永久充電器はよりすっきりしています。目に見えるネジや次の場所での再配線がなく、通常は長いケーブルが必要です。自宅を所有していて 5 年間滞在する場合は、固定ユニットを購入する方が良いでしょう。

コンパクトは、持ち運びやすさと引き換えに、少しすっきりしています。その本当の欠点は、新しいサイトごとに 32A 回路を配置する必要があることと、5m のケーブルが大型ユニットの 7 ～ 8m よりも短いことです。

移動する予定がない場合は、使用しないクイックリリース機能に少額の割増料金を支払うことになります。それが正直な計算です。

規格、テスト、およびコンプライアンス

CEマーク付き。モード 3 AC 充電に関して IEC 61851-1:2017 に準拠してテスト済み。

UL94 V-0 難燃性ハウジング。同じケースファミリーが当社のフリートユニットで使用されています。

100% 製造テスト: アース導通、500V DC 絶縁、1.5kV 耐電圧。

型式試験には、96 時間の塩水噴霧と 500,000 サイクルのリレー耐久走行が含まれます。

承認されたサプライヤーからのコンタクター、電流センサー、MCU のバッチ証明書。

工場認証: CE、TUV、CB、UL - 定期的に外部の公認機関によって監査されます。

SMTラインから輸送用カートンまで

当社の楽清工場 (浙江省) でのビルド シーケンスは次のように実行されます。

1) 自動光学検査を備えた SMT アセンブリ。

2) 絶縁保護コーティングを適用し、硬化します。

3) シェルに組み込まれたヒートシンク コアとリレー スタック。

4) 5m ケーブルはトルク制御されたグランドを介して取り付けられます。

5) 32A での模擬車両機能テスト。

6) ハイポットおよびアース導通テスト。

7) シリアルレーザーマーキングと最終的な目視チェック。

8) カートンパックには、取り付けプレート、六角レンチ、マニュアル、およびバッチごとに 24 時間のバーンイン サンプルが含まれています。

AC ラインと DC ラインは工場内で別々に稼働します。 sheet metal for the larger stations comes from robot lines built with FANUC (Shanghai) and TRUMPF (Germany) partners.年間生産能力は100万台を超える。

あなたの運転には7kWが適切な速度ですか?

7 キロワットは、典型的な一晩のパターンをカバーします。つまり、時速 30 km の航続距離、8 時間の駐車時間の追加は 240 km に相当します。これは、ほとんどの通勤者だけでなく、長距離のレンタカー旅行でも満足できるものです。

他の充電なしで毎日 250 km 以上を走行する場合、または車が 3 相 11kW に対応しており、自宅に 3 相配線がある場合、11kW ステーションの方が適切な製品です。

そして、10kWhのバッテリーを搭載したプラグインハイブリッドとしては過剰です。 3.5kW コンパクトなら一晩でそれを満たし、購入コストも安くなります。

他の人がスキップする工場から得られるもの

直接メーカー：浙江安福新エネルギー技術有限公司は2014年に設立され、260人以上のスタッフを擁する国家レベルの専門企業です。

標準リードタイムは 15 ～ 20 営業日です。サンプルは 3 ～ 5 営業日で空輸されます。

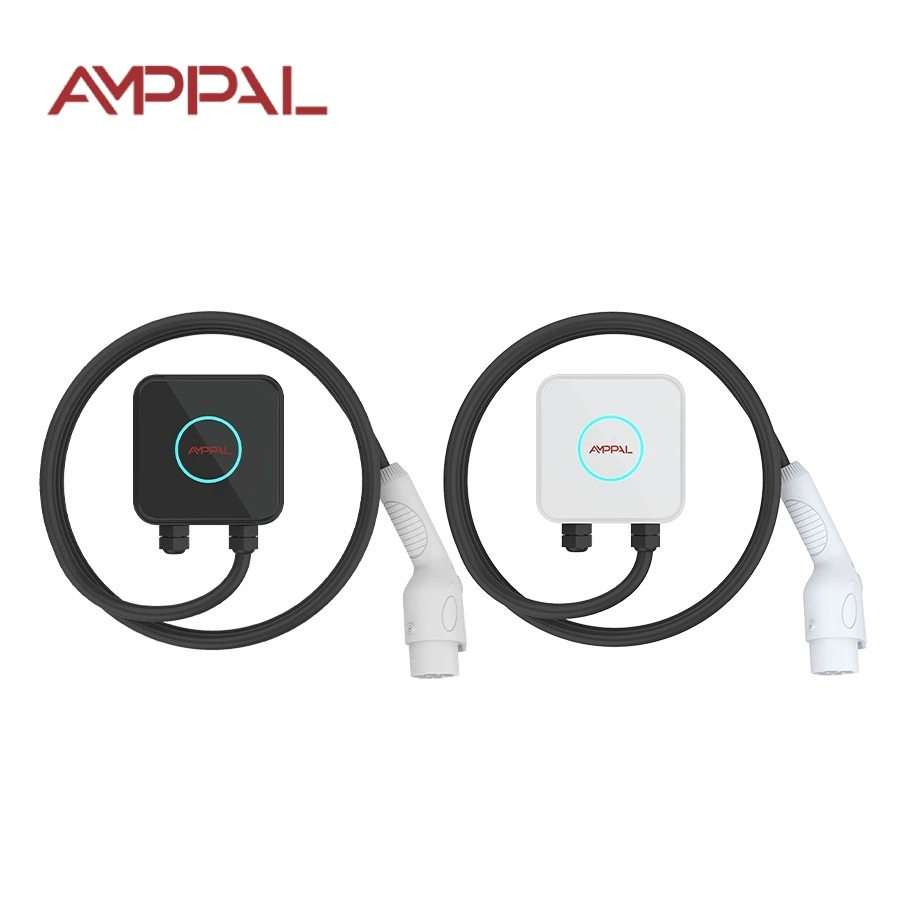

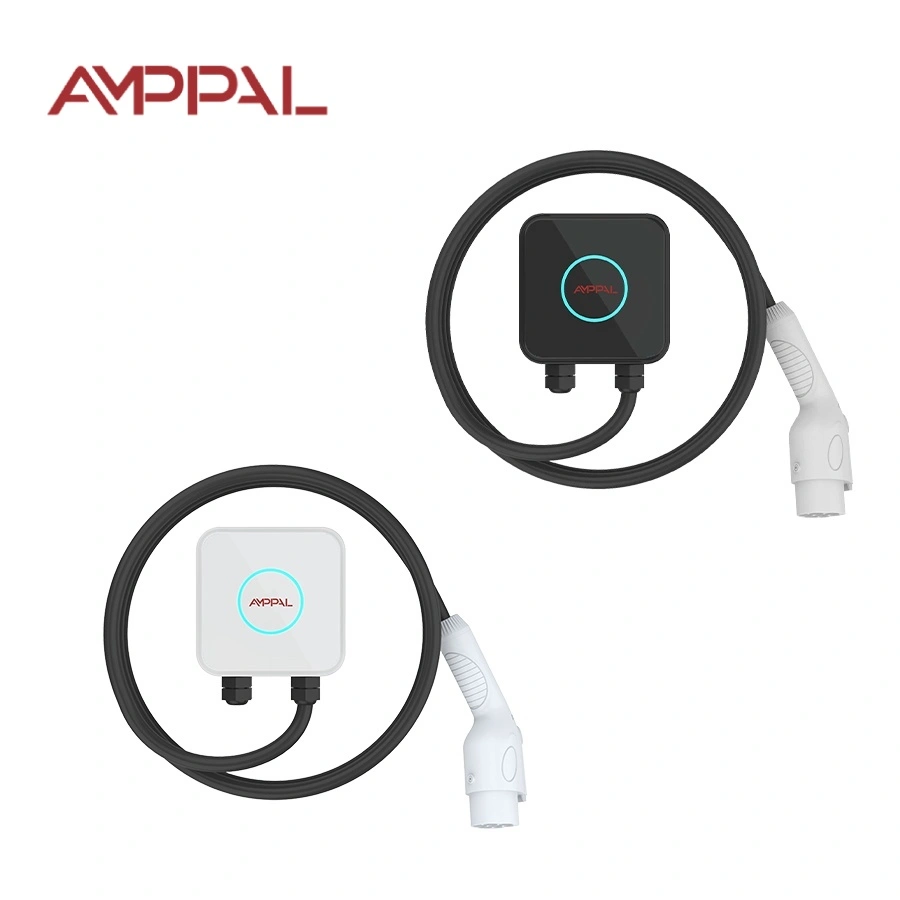

100 ユニットからの OEM オプション: ロゴ、ケーブル長、プラグ規格 (タイプ 1/タイプ 2/GB/T)、ケースの色。

輸出書類の準備: CE 宣言、IEC 61851-1 試験報告書、工場検査証明書。

40か国以上での実績。参照パートナーには、NEOM (サウジアラビア) および Sime Darby (マレーシア) が含まれます。

トライアルMOQは1ユニットです。価格帯は 50 ユニットと 500 ユニットです。

ボックス、重量、および貨物のオプション

配送用カートンは 210 x 210 x 120 mm、取り付けプレートと工具を含めた重量は約 1.7 kg です。 50 ユニットのパレットの重さは 90 kg 未満です。そのため、少量の注文の場合は航空輸送がデフォルトであり、ヨーロッパまでは通常 5 ～ 7 日でドアツードアになります。

海上輸送: 50 カートンのシュリンク包装パレット 24 個で、20 フィートのコンテナあたり約 1,200 個のユニット。

条件: FOB 寧波または上海、EXW または CIF。書類には商業送り状、パッキングリスト、CE 宣言および原産地証明書が含まれます。 L/CおよびD/Pを受け入れます。

保証、スペア、サービス対応

製造上の欠陥については 2 年間の保証。労働力と返品送料はケースごとに合意されます。

スペア - リレー、コントロールボード、ケーブル、取り付けプレート - 7 営業日以内に発送されます。

写真またはビデオによる障害診断。1 営業日以内にエンジニアが対応します。

ユーザーによるメンテナンス: 取り付けから 1 か月後に通気口を拭き、ケーブルの被覆を確認し、ネジを締め直します。

ドイツ、フランス、アラブ首長国連邦の現地パートナーとディーラーサービス契約を結んでいます。

充電器を移動する際の注意事項

間違い: 電源ケーブルを引き抜いてユニットを濡れた状態で梱包します。右: ブレーカーのスイッチを切り、グランドを乾燥させ、ケーブルを緩く巻き、ボックスをトランクに直立させて保管します。

間違っています: 電気技師が回路をチェックすることなく、新しい住所に再設置します。右: プレートをネジで固定する前に、地元の電気技師に 32A の容量と RCD のタイプを確認してもらいます。

間違い: 充電ケーブルを持って本体を持ち運ぶ。右: 体を持って持ち上げます。ケーブルは荷物の取り扱いではなく、電流に対して定格されています。

間違い: 二式砲を仮設場所の地面にぶら下げたままにした。右: 壁ホルスターを使用するか、ホルスターがない場合は銃を袋に入れます。

間違い: 目的地にある 230V ソケットであれば何でもよいと想定しています。右: 実際の 32A 対応回路を確認します。 13A ソケットでは、セッションがトリップまたはスロットルされます。

可動式充電器を使用したオーナーの体験談

ダブリンでレンタルしているソフトウェア エンジニアは、平均して 18 か月ごとに異動します。彼は取り付けキットをポーチに入れて保管しており、引越しには「昼休み 1 回」が必要だと言います。ブレーカーを外し、ネジを 4 本入れ、車に箱を積み、新しいアパートに再取り付けします。彼の不満は、5 メートルのケーブルがダブル ベイの向こう側にはきついため、ノーズインで駐車していることです。

バンクーバーのカップルは、アパートと 4 時間離れた湖畔の小屋にコンパクトを 1 つずつ保管し、壁の金具が両方の場所に留まるように 2 つ目の背面プレートを購入しています。彼らが見つけた問題点は、キャビンでは 7kW が 32A 回路の最大値に達するため、給湯器と充電器を一緒に動作させることができないため、夜間に充電をスケジュールすることです。

オーストラリアの陸地人がキャンプ場 32A 接続から突撃し、ユニットがトランク内で 4,000 km の砂利道を生き延びたと報告しました。ちょっとした注意点: クイック スタート カードは英語のみですが、彼はフランス語/スペイン語版も同梱したいと考えています。

賃貸人がよく聞く質問

Q: これを設置するには家主の許可が必要ですか?

A: 背面プレートには 4 つの小さなネジ穴が残っているため、最初に問い合わせてください。ほとんどの家主は、撤去がきれいであるため、それを受け入れます。

Q: 本当に自分で動かすことができるのでしょうか？

A: アンインストールは DIY で安全ですが、再インストールするたびに電気技術者が回路を確認する必要があります。

Q: グラニーケーブルよりも早く充電できますか?

A: はい - 家庭用 8A ケーブル充電より約 3 倍高速です。

Q: 次の家が単相 16A しかない場合はどうすればよいですか?

A: ユニットは 3.7kW で適応して充電します。

Q: どのプラグを注文すればよいですか?

A: タイプ 2 は欧州車用、タイプ 1 はほとんどの日本および米国モデル用、GB/T は中国市場向け車両用です。

Q: ハウジングはトランクでの旅行に耐えられるほど頑丈ですか?

A: 密閉されたヒートシンク コアを備えた UL94 V-0 シェルは、車両で実証済みです。可能であれば元の箱に梱包してください。

Q: 六角レンチを紛失した場合はどうすればよいですか?

A: どこでも販売されている標準サイズです。箱にはスペアも付属しています。

Q: 一般的な EV のフル充電にはどのくらい時間がかかりますか?

A: 40 kWh のバッテリーは、7 kW で約 5.5 ～ 6 時間で 10% から 100% になります。

Q: 1台で2台の車を充電できますか?

A: いいえ - ユニットごとにコネクタは 1 つです。 2 つのベイが必要な場合は、2 つ目の Compact を追加します。
