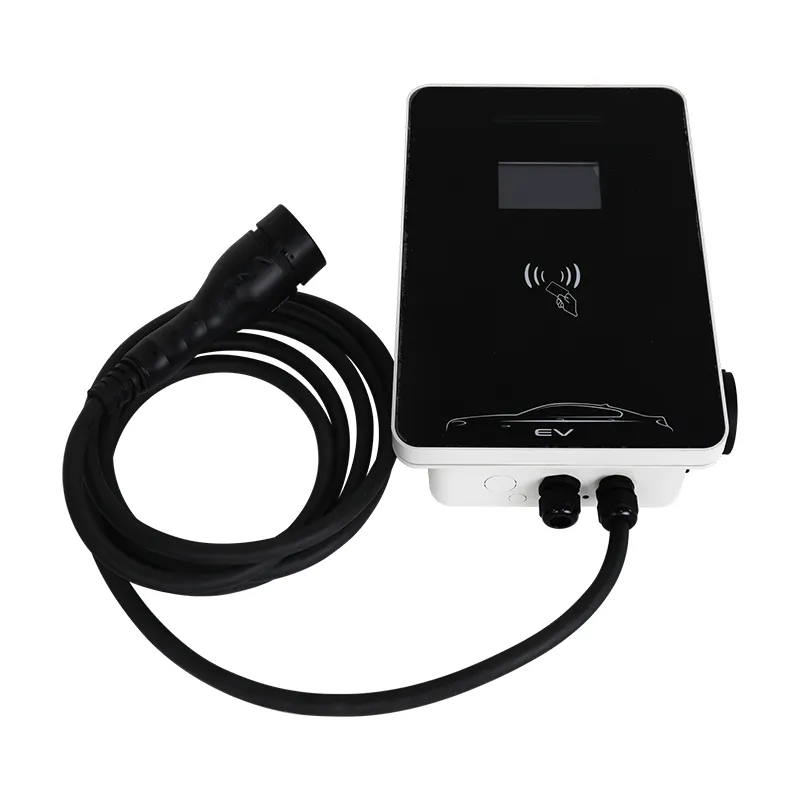

家庭およびオフィス用 7kW 壁掛け AC EV 充電器

充電器ひとつで副業にもなる

店の前に 2 台の EV 充電器があるレストランは電気を販売していません。 1時間のディナーを販売しています。 AMPPAL 7kW 家庭用およびオフィス用壁掛け型 AC EV 充電器 (RZ シリーズ) は、その前提に基づいて構築されています。200 か所のサイトを抱える事業規模の事業者ではなく、自分で支払いをしたい 1 ～ 4 つのステーションを運営するオーナー向けに設計されました。

このユニットは、400 x 280 x 120 mm の単相 7kW のウォール ステーションで、OCPP 1.6J が組み込まれています。クラウド バックエンドに接続し、kWh あたりの価格を設定すると、調理中、車の修理中、または部屋の掃除中にボックスが自動的に動作します。

数字を読み取るのに電気技師の訓練は必要ありません。バックエンドにはセッションあたりの販売量が表示され、銀行口座にはその差が表示されます。

RZシリーズとは：商用ACステーションの簡易版

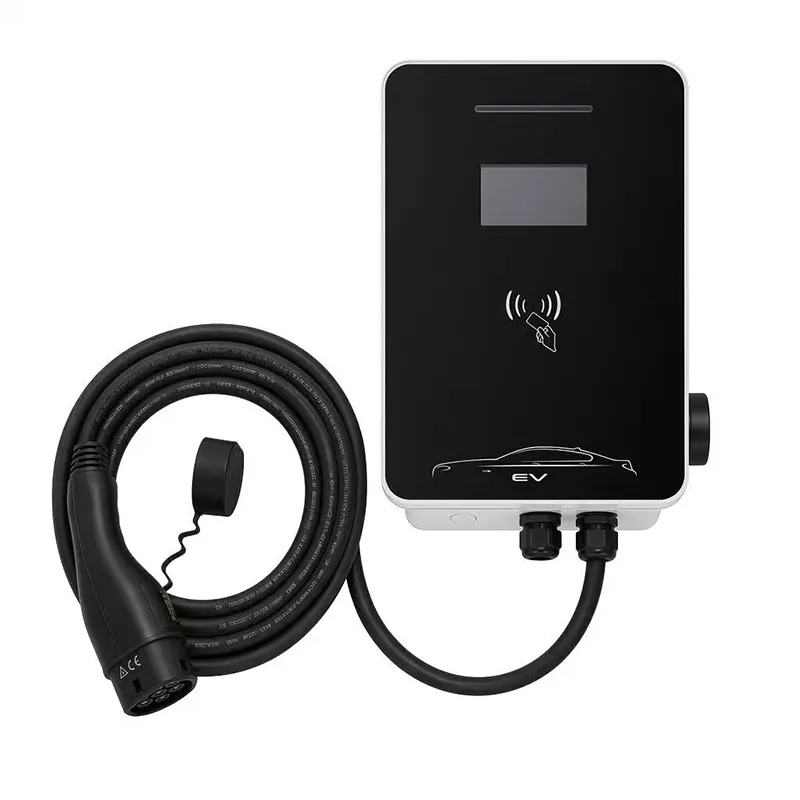

物理的には、コンパクトなフルサイズ商用ステーションです。金属強化熱可塑性ハウジング、IP54、-20C ～ +50C の動作範囲、および固定 5m タイプ 2 ケーブル (タイプ 1 または GB/T はリクエストに応じて) が付属しています。

商業的には、ネットワーク接続されたデバイスです。すべての RZ ユニットは、イーサネット、Wi-Fi、または 4G (ドングル) 経由でバックエンドと OCPP 1.6J を通信するため、電話からセッションの開始と停止、料金の設定、レポートの取得を行うことができます。

7kW の単相定格は意図的なもので、標準的な小規模商用電源に適合し、カフェやワークショップの設置コストを低く抑えます。

これは DC 急速充電器ではありません。ここで 20 分間の充電を期待する人はいません。このモデルは、2 ～ 4 時間の「プラグイン、食事、睡眠、買い物」セッションです。

オプションの 5 インチ スクリーン: 使うかスキップするか?

RZ はデフォルトでスクリーンなしで出荷されます。 5インチディスプレイは有料オプションです。分かりやすく言えば決断はこうだ。

山間のB&B、田舎のガレージ、年配の人々など、アプリを触らないウォークイン顧客の場合は、スクリーンを購入してください。ガラスに「充電開始、4.2 kW、0.35 ユーロ/kWh」と表示されると、すぐに信頼できるかという疑問が消えます。

顧客が常連かアプリに詳しい場合、あるいはステーションがフェンスの後ろに設置されているため誰も読まない場合はスキップしてください。スクリーンによりコストが追加され、故障する可能性のある部品が 1 つ追加されます。バックエンドはどちらの方法でもすべてを記録します。

私たちの正直なルール: 最初のユニットで画面を購入し、顧客が何を質問しているかを学びます。もう一度必要かどうかがすぐにわかります。

技術仕様

Five Businesses That Profit From Two Chargers

1) 主要道路にあるレストランやカフェ - 充電器は、車が満員になっている間に食事のために立ち寄る具体的な理由になります。 2) B&B とゲストハウス - EV 所有者は、夜間充電できる場所を積極的にフィルタリングします。 3) 自動車修理店とタイヤ センター - 顧客は車を預け、充電し、引き取りに戻ります。 4) 小さなコンビニ - 30 分の買い物は補充に時間がかかります。 5) コワーキングスペースと小規模オフィス - EV を所有する従業員は、保証された充電スポットを重視しています。

5 つすべてに共通する特徴は 1 つあります。顧客はすでに 1 ～ 4 時間そこにいます。 AC 7kW はまさにその条件に適合します。オペレーターの唯一の仕事は価格を設定することです。

客足が安定している場所では 1 台ではなく 2 台のユニットをお勧めします。通常、ベイが占有されていることに気づいたドライバーは出発しますが、空いている 2 番目のベイはほぼ全員が変換されます。

OCPP がウォールボックスをレジに変える方法

OCPP 1.6J は充電器とバックエンドの間の言語であり、業界で最も広くサポートされているバージョンです。つまり、お客様は当社のクラウドにロックされているわけではなく、OCPP 互換のプラットフォームであればステーションで動作します。

日常: リモートの開始と停止、kWh ごとまたはセッションごとの価格設定、ユーザー グループ (スタッフは無料、一般は有料)、セッション レポート、電話の障害アラート。

請求は設計上簡単です。バックエンドは各セッションの kWh と価格を保存し、月末に会計用に 1 つのレポートをエクスポートします。 AC ユニットにはカード リーダーや QR ゲートウェイは必要ありません。これは、DC レベルの複雑さを望まないためです。

このステーションはオフラインでも動作します。セッション中にネットワークが切断された場合、充電を終了し、データをローカルに記録し、接続が戻ったときにアップロードします。

証明書と工場でのテスト

モード 3 AC 充電は IEC 61851-1:2017 に基づいて検証されており、ユニットにはそれに基づいて CE マーキングが付いています。

IP54 の侵入保護は独立したテストによって検証されています。 -20℃～+50℃で動作します。

100% 製造テスト: アース導通、500V DC 絶縁、1.5kV 耐電圧。

タイプサンプルでは、​​96 時間の塩水噴霧と 500,000 サイクルのリレー耐久性が実行されます。

OCPP 1.6J conformance tested against several major backends before shipment.

当社の楽清工場は外部公認機関による監査を受けており、CE、TUV、CB、UL の規格を満たしています。

RZ ステーションの構築方法

RZ ラインは工場の商業組立エリアで稼働します。 1) 自動検査とコンフォーマル コーティングを備えた SMT 基板。 2) 電源セクション - コンタクタ、メーター インターフェイス、OCPP コントローラ - 積層および配線。 3) スクリーンポケットを備えたハウジングアセンブリ (注文した場合)。 4) 5m ケーブルはトルク制御されたグランドを介して取り付けられます。 5) テスト バックエンドとのライブ OCPP ハンドシェイクを含む完全な機能テスト。 6) ハイポット安全性テスト。 7) シリアルマーキングと構成のアップロード。

この工場では、FANUC (上海) と TRUMPF (ドイツ) のパートナーから供給されたロボット支援板金セルを使用して、AC ラインと DC ラインを別々に稼働させています。年間生産能力は100万台を超えます。

各シリアル番号は当社の記録内でファームウェアのバージョンに関連付けられているため、リモート アップデートやリコール（まれではありますが、可能性はあります）をユニットごとに追跡できます。

投資の計算: 2 台目の充電器がいつ利益を生むのか?

まず現地の料金表で数字を計算してください。ヨーロッパの一般的な数値: 電気料金は 0.25 ユーロ/kWh、料金は 0.45 ユーロ/kWh、平均セッションは 15 kWh です。セッションあたりの粗利益: 3.00 ユーロ。

1 日 3 回の有料セッションの場合、1 日あたり 9 ユーロ、月あたり約 270 ユーロです。数百ユーロのステーション価格と簡単なインストールに対して、最初のユニットは 3 ～ 5 か月で元が取れます。

2 番目のユニットの計算はより優れています。電気技師の訪問コストは同じで、ベイが 2 つあるとより多くの訪問者が変換されます。当社のオペレーターは、待機中のドライバーが出発し、空いている 2 番目のベイでほぼ全員が乗り換えたと報告しています。

正直な警告: その場所のセッションが 1 日あたり平均 1 件未満である場合、これはビジネスではなくアメニティです。利益ではなく、善意と顧客ロイヤルティのために運営します。

バイヤーがAMPPALに戻ってくる理由

トレーディングデスクではなく工場から購入します。Zhejiang Anfu New Energy Technology は、2014 年以来この装置を楽清市に建設しています。

標準リードタイムは 15 ～ 20 営業日です。サンプルは 3 ～ 5 営業日で空輸されます。

100 ユニットからの OEM/ODM: ロゴ、ケーブルのタイプと長さ、画面オプション、色。

輸出パック: CE 宣言、IEC テストレポート、マニュアル、工場検査証明書。

40か国以上でサービスを提供。参考文献には NEOM と Sime Darby が含まれます。グループが運営する200以上の駅。

トライアルまでのMOQは1ユニットです。 20 ユニットと 100 ユニットからのボリューム階層。

商用ステーションの出荷: パレットと書類

各 RZ ステーションは 460 x 340 x 200 mm のカートンで出荷され、取り付けキットを含む総重量は約 8 kg です。少量の注文は航空便で発送します。 24 ユニットのパレットは標準的な宅配パレット サービスで、ヨーロッパまで 5 ～ 7 日かかります。

20 フィートのコンテナには約 500 個のユニットが必要です。カートンはパレットに 24 個積み上げられ、シュリンク包装され、壊れやすいマークと方向マークが印刷されます。

FOB 寧波または上海、およびお客様が貨物を管理したい場合は EXW または CIF を見積もります。すべての出荷には、請求書、梱包リスト、CE 申告書、および原産地証明書が同梱されます。 L/CとD/Pの両方を受け入れます。

サービス、スペア、および 2 年間の補償

製造上の欠陥については 2 年間の保証。商用顧客は優先的に処理されます。

スペア - OCPP コントローラー、スクリーン モジュール、コンタクター、ケーブル - 7 営業日以内に発送されます。

Remote firmware updates and config support included during warranty.

予防チェック: グランドを検査し、通気口を清掃し、ネットワーク接続を毎月確認します。

カフェやワークショップでスタッフの時間を確保できない場合は、ドイツ、フランス、アラブ首長国連邦のパートナーが直接現場に立ち会います。

現場での間違った動きと正しい動き

間違い: スクリーンを西に向けて、太陽が完全に当たる場所にステーションを取り付けます。右: 高さ 1.5 m の軒下に取り付け - 画面は読み取れるが日陰になり、ケーブルは地面から離れています。

間違い: キッチンの冷蔵庫バンクと同じ回路からステーションに電力を供給しています。右: RCD 付きの専用 32A ブレーカーを追加します。安定したフィードにより、OCPP 接続が維持されます。

間違い: セットアップ後はバックエンドには決して触れないでください。右: 月次レポートを確認します。セッションが切断された場合は、充電器のせいにする前にネットワークを確認してください。

間違い: 近くの DC 急速充電器よりも高い価格設定です。右: その下の価格 - 遅い AC セッションは速度ではなく時間を販売します。

間違っています: 私道を横切ってケーブルを配線します。右: 車両がその上を通過しないように、頭上または壁に沿って走行させます。

3 人の演算子が実数を語る

トルコのイズミルにあるケバブレストランのオーナーは、5月に2台のRZユニットを設置した。 4 か月間のデータ: 有料セッションは 341 回、1 日平均 2.8 回、電気代を除いた収益は約 31,000 TRY (月々の家賃の約半分) です。

クロアチアのスプリトにある B&B ホストは、スクリーン付きのステーションを 1 つ運営しています。 「ゲストは私の言葉よりもディスプレイを信頼しています」と彼女は言い、EV のゲストは今では特に充電器を目的に予約しています。苦情: 彼女の石造りの家では、4G ドングルにはまともな信号が必要です。最初の週末にドングルが落ち、セッションがオンラインで表示されなくなり、レポートが届いたのは月曜日でした。充電器自体は故障したことはありません。

マレーシアのジョホールバルにあるタイヤショップのオーナーは、バックエンドを通じてセッションごとに一律 10 リンギットを請求します。ステーションは約 4 か月で元が取れました。そして、本当の勝利はタイヤを待っている顧客でした。「充電してからコーヒーを飲みながら待っている」のです。彼のメモ: 顧客からスクリーンについて問い合わせがあるため、スクリーンが標準であることを望んでいます。

中小企業向けのよくある質問

Q: 特別な電気契約が必要ですか?

A: 標準的な商用 32A 単相電源が動作します。利益率を高めるために、より安い夜間料金をチェックしてください。

Q: 顧客はアプリなしで支払うことができますか?

A: はい - オプションの画面にはセッションがライブで表示され、プラットフォームがサポートしている場合はバックエンドで QR 支払いコードを発行できます。

Q: このステーションではどの OCPP バックエンドが動作しますか?

A: OCPP 1.6J 互換のプラットフォーム。出荷前に主要なものに対してテストを行っています。

Q: セッション中に停電が発生した場合はどうなりますか?

A: セッションは安全に終了します。再起動すると、ステーションはバックエンドに再接続し、中断されたセッションを報告します。

Q: 充電速度を制限できますか?

A: はい - 電流をローカルまたはバックエンドから制限することができ、ステーションが回線を共有している場合に便利です。

Q：1つのステーションで何両まで対応できますか？

A: ユニットごとにコネクタ 1 つ。 2 つのユニットを並べて使用することで、ほとんどの中小企業をカバーできます。

Q: 最新の EV には 7kW で十分ですか?

A: 2 ～ 4 時間の滞在の場合、およそ 60 ～ 120 km 追加されます。これは、食事、宿泊、ショッピングの立ち寄りに最適です。

Q: 後でより速く充電したい場合はどうすればよいですか?

A: 2 台目のユニットを追加するか、DC にステップアップします。 RZ はシンプルなバックプレートに取り付けられているため、再配置が簡単です。
