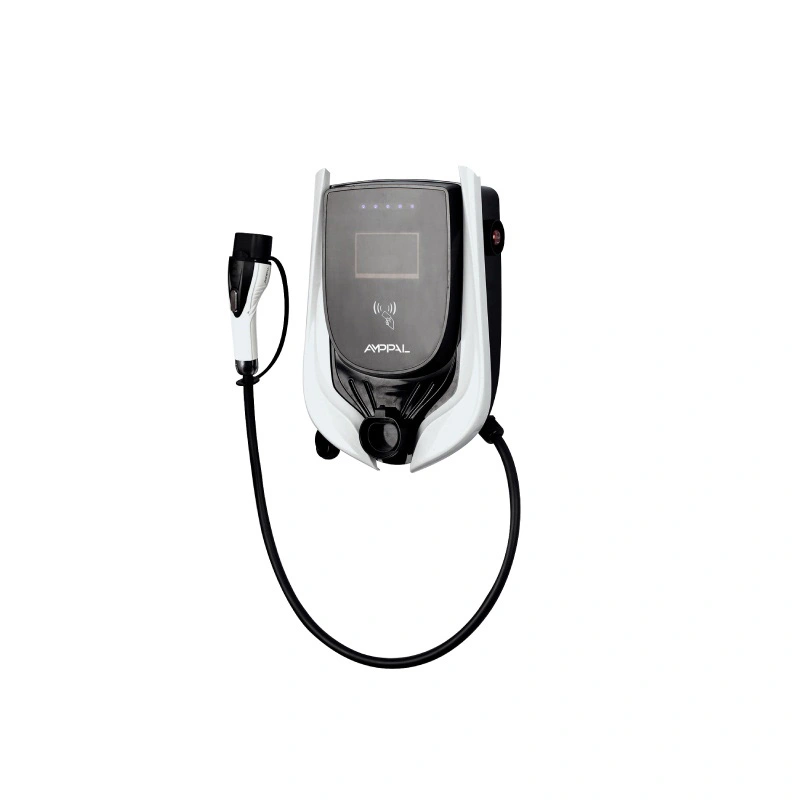

商業施設向け 7kW OCPP スマート AC EV 充電ステーション

米国では定格電力よりもUL認証が重要である理由

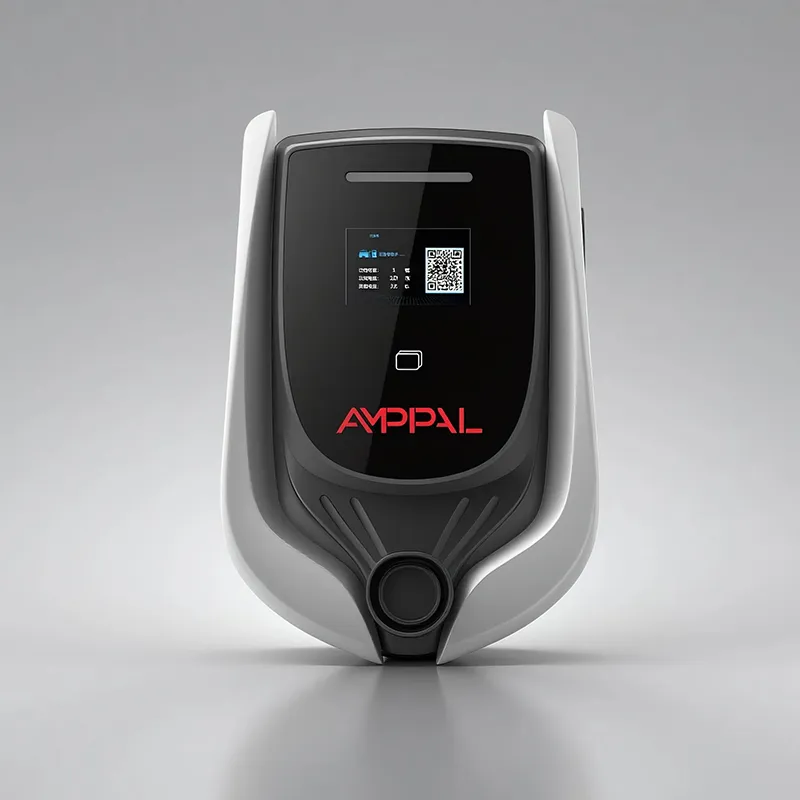

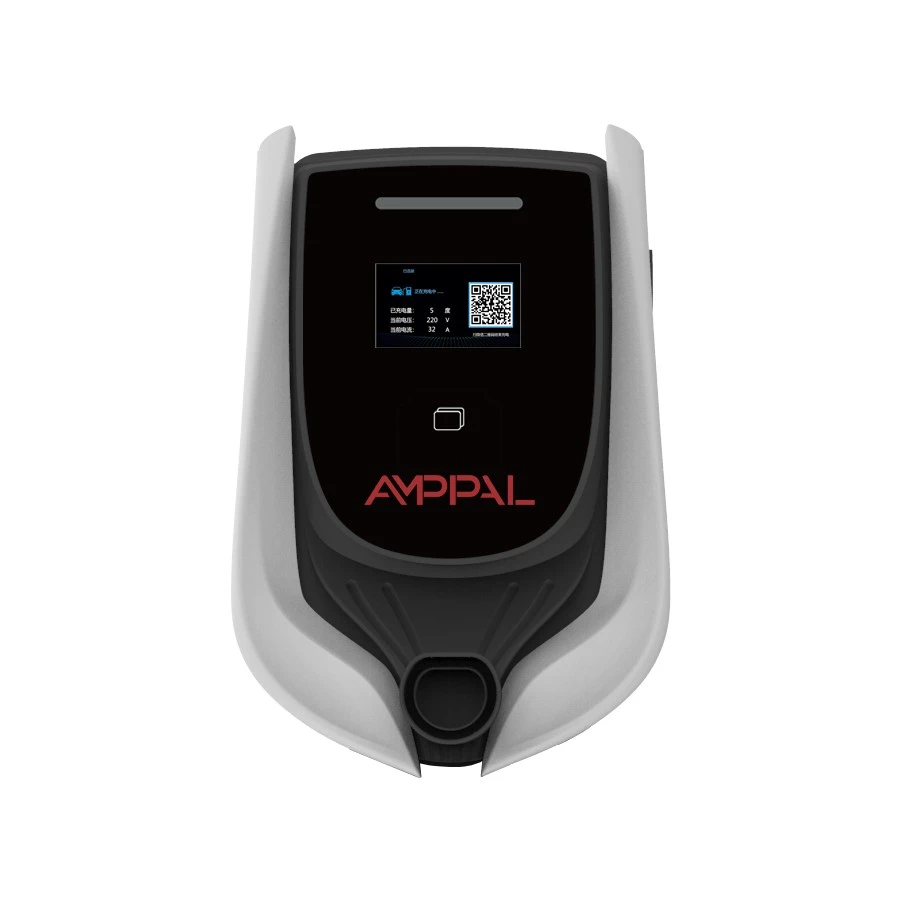

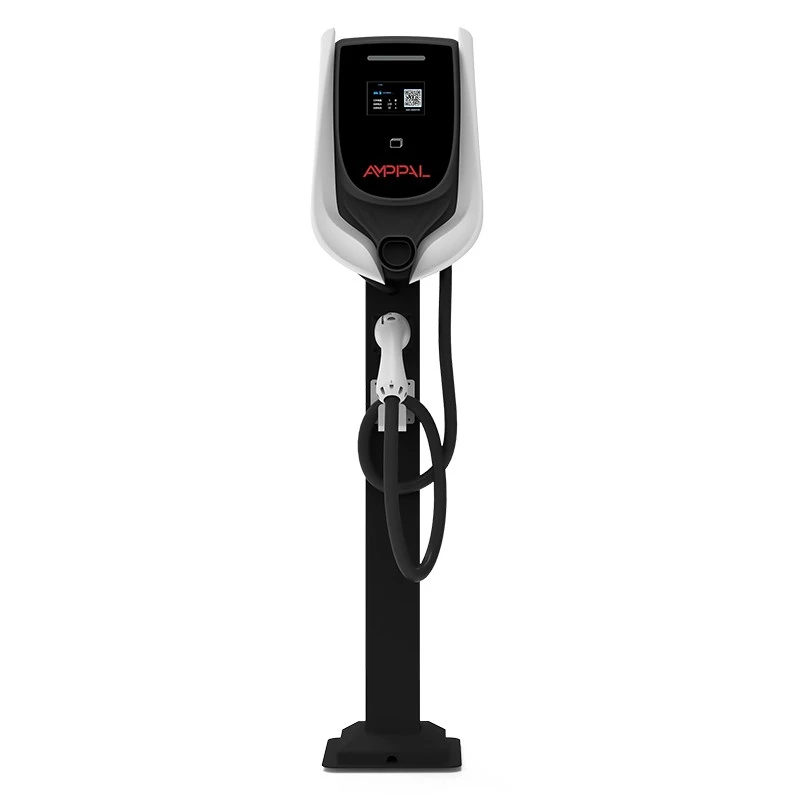

米国では、キロワットよりも証明書が重要であり、その証明書は UL です。この 7kW ステーション (モデル AF-AC-7-L/B-A-M-4-SD-P) は、アメリカ人に販売されているヨーロッパの製品ではありません。これは、米国当局が実際に検査する 2 つの UL 規格 (UL 2202 および UL 2231-2) に従って構築、テスト、文書化された EV 供給ユニットです。

EU への販売と米国への販売の違いは、自己申告と第三者上場の違いです。 CE は、ヨーロッパ市場向けの製造業者の宣言です。米国の建築検査官、保険会社、公益事業者は UL を求めており、多くの公益事業リベート プログラムでは、UL が含まれていない機器は単に拒否されます。

NEC 第 625 条は EV 充電設備の設置を規定する規定であり、検査官は管轄地方自治体を通じて適用されます。明確な銘板を備えた UL 認定ステーションにより、許可に関する会話が短くなります。それがここでの本当の製品です。書類手続きが完了し、許可が通過し、冷静さを保つ保険です。

コンプライアンス主導の当ステーションの6つのメリット

UL 2202 リストには、米国のプロジェクト エンジニアが仕様書に記載した完全な充電システムが含まれています。

UL 2231-2 は人員保護回路を対象としており、衝撃安全層の検査官が通電前にチェックします。

240V 単相、32A は、標準的な北米の住宅および軽商業サービスに適合します。

RFID と OCPP 1.6j により、ステーションは非居住者にとって無料のアウトレットではなく、請求可能な資産に変わります。

IP54 の密閉性と 40dB 以下の騒音定格により、ガレージ、カーポート、屋内駐車場での使用に耐えます。

銘板の UL マークは UL のオンライン ディレクトリで検証可能であり、購入者は注文前にこれを確認することができます。

技術仕様

米国とカナダ全土で展開

EV 対応の建築基準を持つ州の集合住宅。各駐車スペースには 240 V で事前に配線されています。

従業員のロットに対して職場で課金し、OCPP バックエンドを通じてコストを回収します。

カナダのマンションのガレージでは、管理委員会が所有者ごとのメーターとアクセス制御を必要としています。

ホテルや小売店の駐車場では宿泊客が夜間料金を請求し、その費用はフォリオが負担します。

8 ～ 10 時間駐車し、信頼性の高い 32A セッションを必要とするバンやピックアップを運行する軽車両ヤード。

UL 2202 および UL 2231-2 が実際に検証していること

UL 2202 は、電気自動車充電システム機器の安全規格です。つまり、正常な状態および障害状態におけるステーション全体の構造、配線、絶縁、および火災の挙動に関するものです。これに合格したということは、エンクロージャ、コンタクタ、PCB レイアウト、熱設計が公開された要件に照らして UL エンジニアによってレビューされたことを意味します。

UL 2231-2 は人員保護規格です。これは、ユーザーが濡れたコネクタを抜き差ししたとき、または濡れたコネクタに触れたときの感電を防止する回路、つまり接地導通チェック、漏れ電流監視、充電部との接触が可能になる前に出力を遮断するメカニズムを制御します。

どちらのリストも UL のパブリック ディレクトリにモデル番号の下に記載されているため、テキサスの電気検査官とトロントのマンションのエンジニアは、当社が送信するまったく同じ証明書を見ることができます。ゲームのコピーはなく、「UL に相当する」言語もありません。リストがその証拠です。

ULを超えて: 生産における品質保証

すべての製造バッチはシリアル番号によってテスト記録まで追跡され、当社はそれを 10 年間保管します。

各ステーションでは、梱包前に完全な耐衝撃テストと絶縁テストが実行されます。パス値がログに記録されます。

すべてのファームウェア ビルドはリリース前に参照バックエンドに対して実行されるため、更新によって課金の統合が密かに中断されることはありません。

RFID リーダーの範囲、LCD コントラスト、LED ストリップ機能は、サンプリングではなく、すべてのユニットでチェックされます。

IP54 および音響 (≤40dB) の結果は生産サンプルで検証され、バッチ記録にファイルされます。

工場独自の品質システムはUL監視プログラムに基づいて監査されているため、リストはそのまま残ります。

板金から完成ステーションまで: 8 つのステップ

このラインは、2024 年に 100 万台を超える充電ユニットを納入した浙江省のキャンパスを共有しており、組み立てにはファナックのロボットが、筐体には TRUMPF のレーザー カッターが使用されています。

1. エンクロージャスチールはレーザーカットされ、プレスブレーキをかけられ、粉体塗装されています。

2. ガスケットと IP54 シール面が取り付けられ、検査されます。

3. 電源および通信ボードは SMT で構築され、リフローはんだ付けされています。

4. LCD、LED ストリップ、RFID モジュールが取り付けられ、校正されています。

5. ソフトウェアがロードされ、リファレンス バックエンドとのライブ ハンドシェイクが完了するまでユニットはこのステーションを通過しません。

6. イーサネット、4G、WiFi、RS485 パスが順番に実行されます。

7. 耐電圧、絶縁、およびバーンインのテストがすべてのステーションで実行されます。

8. 銘板、UL マーク、およびカートンは QC スタンプの前に付けられます。

コンプライアンスチェック: このステーションはあなたのサイトに適していますか?

このステーションは、240V 単相サービス、ストールあたり 32A 回路、アクセス制御または請求の必要性を備えた米国およびカナダのサイトに適しています。 EV対応コードを持つ地方自治体、公共料金のリベートを請求する家主、仕様プロジェクトを建設する請負業者は、ULの書類手続きが販売業務の半分を担っていることに気づくだろう。

3つのケースで間違った商品です。三相サービスと 1 基当たり 11kW の要件があるサイトでは、代わりに 11kW OCPP ステーションを使用する必要があります。 30 分未満の回転率が必要な場所には、この AC ユニットではなく DC が必要です。また、ユーザーや請求書を管理する意図のないサイトは、よりシンプルなモデルでコストを節約できます。RFID と OCPP スタックは、誰かが管理する場合にのみコストの価値があります。

注文する前に、電気技師に 3 つのことを確認してください。サービスが 240V であること、失速回路の連続定格が 32A であること、駐車エリアにネットワーク パス (イーサネット、携帯信号、または WiFi) があるか、承認されたオフライン運用計画があることです。当社のエンジニアは、いずれかの方法でお客様との接続をマッピングします。

米国の設置業者が AMPPAL を選ぶ理由

注文から発送までは 15 ～ 20 営業日で、一般的な OEM リード タイムよりも建設スケジュールに適合します。

OEM オプション: エンクロージャ、ブート画面、RFID カードに貴社のブランドが表示され、標準として英語マニュアルが付属します。

UL 2202 および UL 2231-2 証明書に加えて、工場の CE、TÜV、および CB ファイルは、仕様チームと共有されます。

MOQは注文ごとに交渉されます。請負業者や販売代理店は通常、20 ～ 50 個のユニットから開始します。

当社は 200 以上の充電ステーションを自社で運営しているため、米国のバイヤーは、充電器を販売するだけでなく、充電器の運営も行うチームと相談します。

輸出梱包、コンテナ積み込み、事務処理

各ステーションは、壁用ブラケット、スターター RFID カード、およびマニュアルとともに、58 × 42 × 30 cm、総重量約 12 kg の発泡緩衝材で包まれたカートンで出荷されます。カートンにはモデルの銘板と UL リストマークが付いており、港での検査が容易です。

パレット化された海上貨物には、パレットあたり 24 ～ 30 ステーション、40HQ コンテナあたり約 300 ステーションが必要です。 3.5kW と 11kW の OCPP ステーションによる混合負荷は、製品群を構築する販売代理店にとって日常的なものです。

米国の通関業者向けに、商業送り状、梱包リスト、原産地証明書、UL 証明書のコピーなどの書類が準備されます。 EXW、FOB寧波、またはCIFを見積もり、寧波または上海経由で発送します。

保証と現地サポート体制

ステーションおよび内部モジュールの製造上の欠陥に対する 2 年間の保証。

サポート時間は米国のタイムゾーンと重複しており、通話中にリモート診断が OCPP ログを読み取ります。

リーダー、LCD パネル、電源モジュールは在庫から 3 ～ 5 営業日で出荷されます。

ファームウェアの更新はバックエンドを通じてリモートでプッシュされます。 UL リストに記載されたコンポーネントは、代替品と交換されることはありません。

このモデルの製造中止後も 5 年間のスペアパーツ カバーは継続されます。

避けるべき設置と操作の間違い

間違い: 地方自治体が許可に署名する前にステーションに電力を供給すること。右: 許可証を取得し、UL リストを表示し、検査後に通電します。

間違い: ステーションを他の負荷と共有する 50A 回路に接続します。右: NEC 625 に準拠した、ストールごとの専用 32A 連続定格回路。

間違い: 「前回の現場では正常に動作していた」という理由で地上検査をスキップしました。右: 現場で接地と接地導通を確認します。 UL 2231-2 保護はこれに依存します。

間違い: 建物全体に 1 枚の RFID カードを配布します。右: ユーザーごとのカードなので、OCPP トランザクション ログは請求に意味を持ち続けます。

間違い: ネットワーク障害によりステーションが壊れたと仮定します。右: 既知のカードはローカル リストから請求され、リンクが返されたときにトランザクションがアップロードされます。

北米の設置業者およびフリートからのフィードバック

ダラス・フォートワース地下鉄の電気請負業者は、2025年に3つの集合住宅プロジェクトに30のステーションを設置した。同氏は、ULファイルのおかげで許可申請のやり取りが数週間から数日に短縮されたと述べ、唯一の不満は、12kgのユニットを2人で梯子で持ち上げる必要があることだ。彼の乗組員は現在、すべての台にヘルパーを使用している。

トロントのコンドミニアム管理委員会は、地下駐車場で 4 つのステーションを運営しています。不動産管理者は、所有者ごとの kWh レポートを毎月エクスポートします。唯一の不満は、LCD のメニューが英語のみで、フランス語圏の所有者が最初の 1 か月間、この点に注意を払ったことです。

シカゴのフリート監督者は、8 つのステーションで 12 台の作業用バンに夜間充電を行っています。イリノイ州のある冬の間、セッションは信頼性が高かった。彼の私たちへのメモは、LED ストリップは暗い場所でクリップボードを読み取るのに十分な明るさ​​であるということでした。夜勤の運転手はそれを「ビーコン」と呼んでいますが、彼はそれを機能として数えています。

米国の購入者が尋ねるコンプライアンスに関する質問

Q: このステーションにとって UL Listed とは何を意味しますか?

A: UL のエンジニアは、UL 2202 および UL 2231-2 に準拠してユニット全体をレビューおよびテストし、リストは工場の監視下で維持されます。

Q：CEは米国でも認められていますよね？

A: いいえ。CE は EU 市場宣言です。管轄権を有する米国当局はULなどのサードパーティのリストを探しており、多くの電力会社はリベートのためにサードパーティのリストを要求しています。

Q: NEC 625とは何ですか?

A: EV 充電装置の設置、回路のサイジング、接地、および切断要件をカバーする米国電気規定の記事。

Q：設置には許可が必要ですか？

A: 米国とカナダのほとんどの管轄区域では、はい、UL リストはまさに検査官が銘板に表示したいものです。

Q: 米国市場のEVにも充電できますか?

A: はい、市場向けに構成されたコネクタ バリアントを使用して、最大 32 A で 240 V 単相を供給します。

Q: 公共料金のリベートは適用されますか?

A: 米国の電力会社の多くは、UL 認定機器に対してリベートを条件としています。ローカル ユーティリティのプログラム リストを確認してください。

Q: 駐車場にインターネットがない場合はどうすればよいですか?

A: ステーションはローカル認証リストを保持してトランザクションを保存し、リンクが利用可能になったときにトランザクションをアップロードします。

Q: コマーシャル請求はどのように行われますか?

A: RFID カードは OCPP バックエンドのアカウントにマッピングされ、セッションが請求書または割り当てレポートに変換されます。
