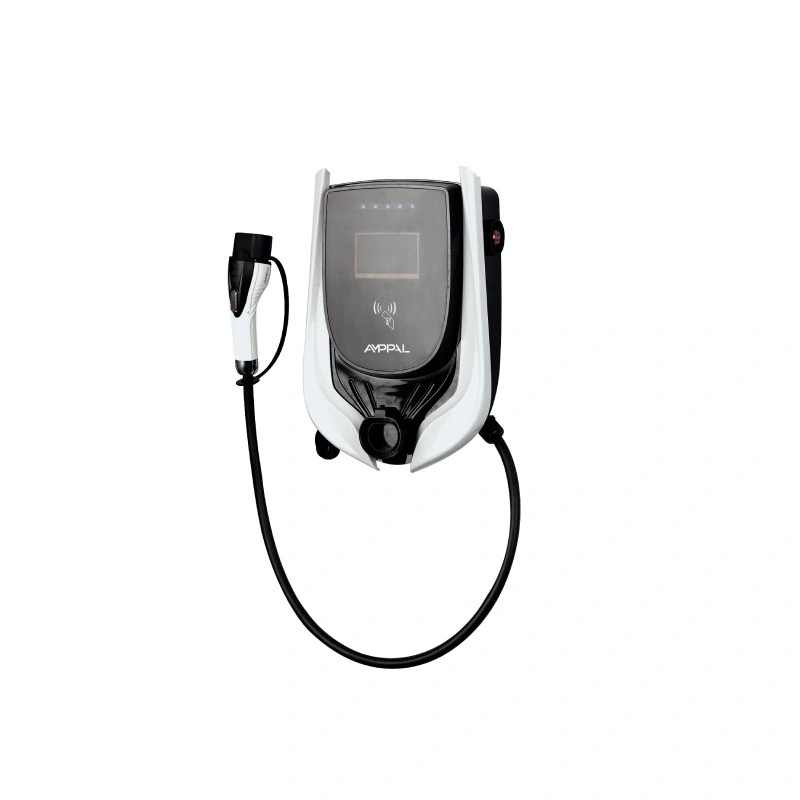

アパートおよび職場用 3.5kW OCPP スマート AC EV 充電ステーション

OCPP ステーションが無地のウォールボックスに追加するもの

誰が請求したのかわからない充電ポイントは、サービスではなくコストセンターです。 AMPPAL 3.5kW OCPP スマート AC EV 充電ステーション (アパートおよび職場用) (モデル AF-AC-3.5-L/B-A-M-4-SD-P) が存在する理由は 1 つあります。それは、建物、会社、またはコミュニティで、ケーブルの上に立つことなく多くのユーザーの充電を実行できるようにすることです。

RFIDは玄関です。居住者または従業員ごとにカードを発行すると、ステーションはバックエンドまたはそのローカル リストが認識したカードに対してのみ起動します。その背後には、ステーションを選択した充電管理システムに接続するオープン プロトコルである OCPP 1.6j があり、取引、料金、障害レポートが 1 つのダッシュボードに流れます。

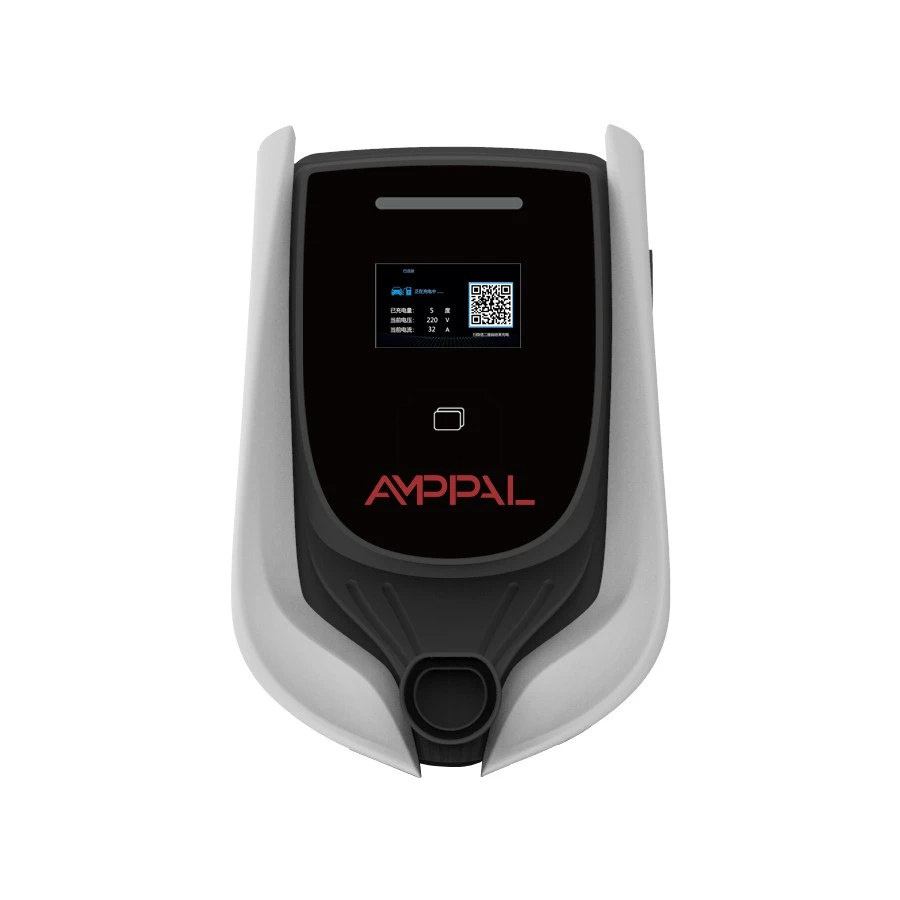

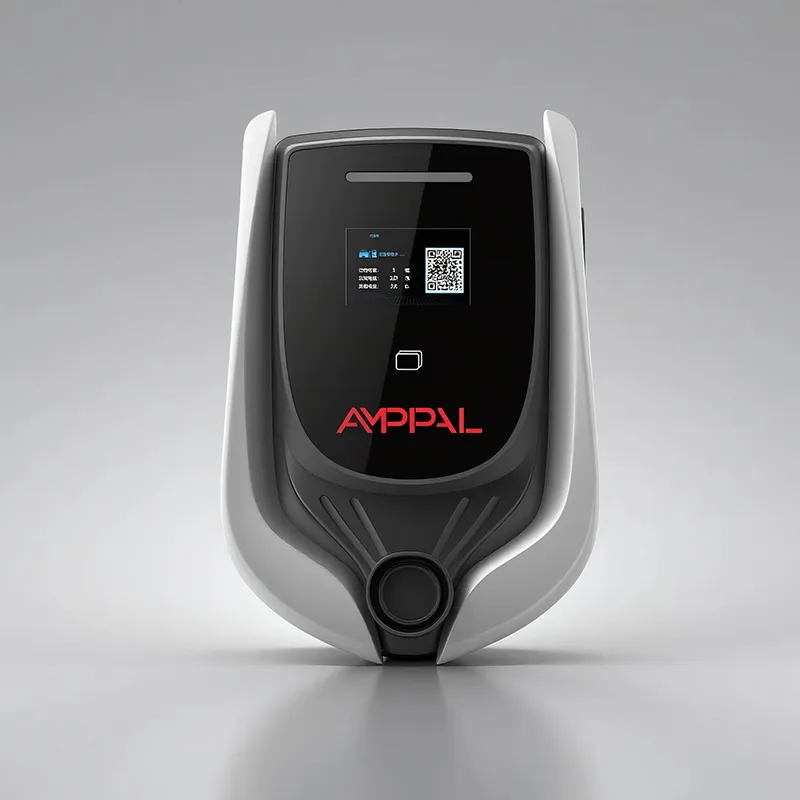

これはたまたま SIM スロットを獲得したホームガジェットではありません。これは、4.3 インチ LCD、LED ステータス ストリップ、および 4 つの接続オプションを備えた 454 × 306 × 147 mm の商用グレードのユニットで、共有駐車場に設置し、リモートで管理できるように構築されています。

不動産管理者がネットワーク化されたステーションを選ぶ 5 つの理由

ユーザーごとの説明責任: すべてのセッションがカード ID、開始時刻、終了時刻、kWh とともに記録されるため、月次割り当てレポートが自動的に作成されます。

料金の柔軟性: バックエンドは居住者、訪問者、スタッフに対して異なる料金を設定するか、最初の 2 時間は料金を請求しません。

リモートコントロール: ハードウェアに触れることなく、紛失したカードをロックアウトしたり、ステーションを一時停止したり、新しい価格を設定したりできます。

共有駐車場の公平性: 誰が最初に駐車したかについて議論する必要はもうありません。システムはすべてにタイムスタンプを付けます。

将来性: OCPP 1.6j を使用するため、ハードウェアを交換せずに後で管理プラットフォームを切り替えることができます。

技術仕様

3.5kW のネットワーク化されたステーションが経済的に合理的である場合

10 ～ 30 人の住人が地下駐車場を共有し、それぞれが自分の請求書を希望する集合住宅。

従業員に福利厚生として料金を請求し、雇用主がコストを回収できるオフィスビル。

EV 駐車場を宣伝し、その料金を宿泊料金に追加する小規模なホテルやゲストハウス。

管理委員会が所有者と訪問者のアクセス制御を必要とするゲート付きコミュニティ。

数台のバンが一晩充電し、フリート管理者がバンごとの消費量データを必要とする軽商業ヤード。

ステーションがオフラインでどのように通話し、請求を行い、動作し続けるか

カードをタップすると、ステーションはバックエンドに承認を求めます。オンラインでは 1 ～ 2 秒で応答が返されます。 LCD にカード名が表示され、LED ストリップが青色に変わり、コネクタが通電します。セッションが終了すると、ステーションはトランザクションを記録し、OCPP 1.6j 経由でアップロードし、バックエンドがトランザクションを請求明細に変換します。

同じサイトは 2 つとしてないため、4 つのリンクが利用可能です。イーサネットは、構造化されたネットワークを備えた固定設備に適しています。 4G は、ケーブル配線なしで地下室や遠隔地をカバーします。 Wi-Fi を使えば後付け費用が安くなります。 RS485 は外部メーターまたはサイト コントローラーに接続します。 4 つすべてが 1 つの OCPP スタックを共有するため、ダッシュボードはリンクに関係なく同一に見えます。

ネットワークに関する正直なところ: 接続が失敗します。したがって、ステーションはローカル認証リストを保持し、既知のカードをオフラインで受け入れ、トランザクションをローカルに保存し、リンクが戻ったときにそれらをバックエンドにプッシュします。ルーターが停止しても、課金セッションが停止することは決してありません。事務処理が遅れることを意味します。

UL 2202 および UL 2231-2: 証明書の内容

UL 2202 は、充電システム自体、つまり完全な EV 供給装置の構造、電気的安全性、火災のリスクを対象としています。

UL 2231-2 は、人体保護システム、つまりプラグインおよび充電中の感電からユーザーを保護する回路を対象としています。

どちらの証明書もユニットにリストされており、UL オンライン ディレクトリで検証できます。これが米国のプロジェクト エンジニアがクレームを確認する方法です。

OCPP 1.6j への適合性は、すべてのファームウェア リリースが出荷される前に、工場でテスト バックエンドに対して検証されます。

IP54 と 40dB の騒音制限は生産サンプルで測定され、結果はユニットのテスト記録に保管されます。

さらに、各ステーションは回線上の耐衝撃性と絶縁抵抗のテストに合格し、シリアル番号付きの記録が付けられます。

AMPPAL 工場内: 8 つの生産ステップ

これらのステーションは、NEOM グリーン水素サイトなどのプロジェクトに供給する AC および DC 送電線と並んで、2024 年に 100 万台を超える充電ユニットを納入した浙江省のキャンパス内に建設されています。

1. 鋼板は TRUMPF レーザー装置で切断され、CNC プレス ブレーキで成形されます。

2. エンクロージャは粉体塗装されており、IP54 ガスケットが取り付けられています。

3. メインボードと通信ボードは SMT で組み立てられ、リフローはんだ付けされています。

4. LCD、LED ストリップ、RFID リーダーが取り付けられ、調整されています。

5. ファームウェアがオンになり、ユニットはテストに合格する前にテスト バックエンドにチェックインされます。

6. イーサネット、4G、WiFi、および RS485 ポートが 1 つずつ実行されます。

7. ハイポット、絶縁チェック、および数時間の通電バーンインが続きます。

8. 最終的な目視検査とカートン梱包がラインを終了します。

サイトに適切なステーションを一致させる

パワーの数値ではなく、駐車パターンから始めてください。車両が 6 時間以上駐車する場合 (宿泊者、終日従業員、ホテル宿泊者) には、3.5kW で十分であり、サイトの総負荷を低く抑えられます。 40 kWh の車は 4 時間で約 14 kWh 増加します。ほとんどの通勤では、一日中運転することになります。

このステーションは 3 つの状況に対して不適切なツールです。高速道路スタイルのターンオーバー充電には、AC ではなく DC が必要です。すべてのストールが 7kW または 11kW を供給する必要があるサイトでは、この OCPP ファミリのより大きなユニットにステップアップする必要があります。そして、誰にも決して請求されないサイトは、愚かなウォールボックスによってより適切にサービスされます。なぜ開かないダッシュボードにお金を払うのでしょうか?

接続の選択は人々が予想している以上に重要です。駐車場にネットワーク障害がなく、地下の信号が弱い場合は、注文後ではなく、注文前にイーサネットまたは 4G アンテナの位置を計画してください。当社のエンジニアにサイトのレイアウトを伝えてください。リンクをお勧めします。

充電ネットワークに AMPPAL を選ぶ理由

ご注文は15〜20営業日以内に発送されます。四半期ごとにユニットを追加するオペレーターは、定期的な生産スロットを予約できます。

エンクロージャ、LCD ブート画面、さらには RFID カードのアートワークに OEM ブランドが施されています。

OCPP 1.6j はオープンであり、文書化されています。選択した管理プラットフォームの統合チェックリストを提供します。

UL 2202 および UL 2231-2 証明書はファイルに保存され、プロジェクト コンサルタントと共有されます。

当社は 200 以上の充電ステーションを自社で運営しているため、サポート チケットに回答する担当者も充電器を運営しています。

出荷、梱包、輸入書類

各ステーションは、壁用ブラケット、RFID スターター カード、およびマニュアルを含む総重量約 12 kg の、58 × 42 × 30 cm 近くの発泡緩衝材で包まれたカートンで出荷されます。カートンはコーナードロップ規格に準拠しており、UL 規格に準拠したモデル番号のラベルが貼られています。

海上貨物はパレットあたり 24 ～ 30 ステーションでパレット化されます。 40HQ コンテナには約 300 個のユニットが積載されます。 7kW と 11kW のバリエーションを備えた混合負荷は、製品群を構築する販売代理店にとって日常的なものです。

当社は、EXW、FOB 寧波、または CIF を見積もり、商業送り状、パッキングリスト、原産地証明書、および通関業者またはバイヤーが要求する UL 証明書のコピーを提供します。

サポート、ファームウェアのアップデート、およびスペアパーツ

ステーションとその内部モジュールの製造上の欠陥に対する 2 年間の保証。

ファームウェアの更新は、バックエンドを通じてリモートでプッシュされます。ほとんどの変更にはサイト訪問は必要ありません。

スペアパーツ (RFID リーダー、LCD パネル、電源ボード) は、保証期間内に 3 ～ 5 営業日以内に発送されます。

リモート診断はステーションの OCPP ステータスを読み取り、通話中にログを記録するため、ほとんどの問題はトラックロールなしで解決されます。

このファミリーのスペアは、モデルの生産終了後 5 年間入手可能です。これは、建物の配線を長期間行う場合に関係します。

間違ったものと正しいもの: 共有ステーションの運用

間違い: 午後中ずっと直射日光が LCD に当たる場所にステーションを取り付けることです。右: 日陰または北向きの位置にすると、画面が読みやすくなり、ボックスが涼しくなります。

間違い: 月の途中で 4G SIM のデータが足りなくなってしまう。右: フォールバック リンクとしてイーサネットを使用した、バックエンドのデータ量不足アラート。

間違い: 1 枚の共有カードをフロア全体に渡し、請求書を手で割り勘する。右: ユーザーごとに 1 枚のカードなので、取引記録が請求書となります。

間違い: ネットワークの停止により充電が停止すると想定します。右: 既知のカードはローカル リストから引き続き機能します。リンクが戻ったときにトランザクションがアップロードされます。

間違い: コネクタ ケーブルがベイの床を引きずってしまう。右: ケーブル フックまたはホルダー、およびドライバーがケーブルを引き伸ばさないように十分な余裕があります。

不動産管理者の経験

クアラルンプールの 240 戸のアパートの管理委員会は、アドホック充電に関する住民からの 2 年間の苦情を受けて、2025 年に 6 つのステーションを設置しました。財務担当者は現在、居住者ごとの kWh レポートを毎月エクスポートしています。彼女の唯一の不満は、地下室の WiFi 信号が最初は弱かったため、委員会は 6 つのユニットすべてが安定するまでに 1 回のイーサネット ドロップを実行する必要があったことです。

ドバイのオフィスの家主は、120 人の従業員向けにステーションを設置し、スタッフと訪問者に対して異なる料金を設定しました。施設スタッフは、紛失したカードがダッシュボードから数秒で削除できることを気に入っています。彼らは、LCD インターフェイスが英語のみであることを指摘しており、これは受け入れますが、ローカライズしたいと考えています。

ワルシャワのホテルのオーナーは宿泊客用に 2 台のユニットを運営しており、請求書はルーム フォリオから請求されます。彼は、建物のインターネット プロバイダーが 2 日間停止したときのオフライン動作を高く評価しました。ゲストは依然として料金を請求し、トランザクションはその後バックエンドに表示されました。彼は、RFID スターター セットにもっと多くのカードが含まれていることだけを望んでいます。

サイト運営者からの質問

Q: インターネットがダウンするとステーションは機能しなくなりますか?

A: いいえ。既知のカードはローカル リストから請求され、トランザクションは保存され、接続が戻ったときにアップロードされます。

Q: どの充電管理プラットフォームが動作しますか?

A: OCPP 1.6j を使用するプラットフォーム。統合チェックリストを提供し、最初の接続をサポートします。

Q: 居住者への請求はどのように行われますか?

A: 各カードはバックエンドのアカウントにマップされ、セッションが請求書または割り当てレポートに変換されます。

Q: ユーザーごとに異なる価格を支払うことはできますか?

A: はい。料金はステーションごとではなく、バックエンドのカード グループごとに設定されます。

Q: カードを紛失または盗難された場合はどうなりますか?

A: バックエンドでブロックします。ブロックは次の接続時にステーションのローカル リストと同期します。

Q: オフライン リストには何枚のカードを保持できますか?

A: ローカル認証リストには数百のカード ID が保存されており、現実的なあらゆる建物をカバーしています。

Q: 集合住宅では3.5kWで十分ですか？

A: 夜間の常駐充電については、はい。日中の訪問者は待つ必要があるため、多くのサイトでは 1 つまたは 2 つの高出力ユニットが混在しています。

Q: 単純な RFID ウォールボックスとの違いは何ですか?

A: OCPP 1.6j の統合、トランザクション記録、リモート構成、およびマルチプラットフォームの自由 — 単純なボックスにはこれらのどれもありません。
