家庭およびオフィス充電用の 3.5kW コンパクト ウォールボックス AC EV 充電器

この充電器は何ですか (そして誰のためのものですか)

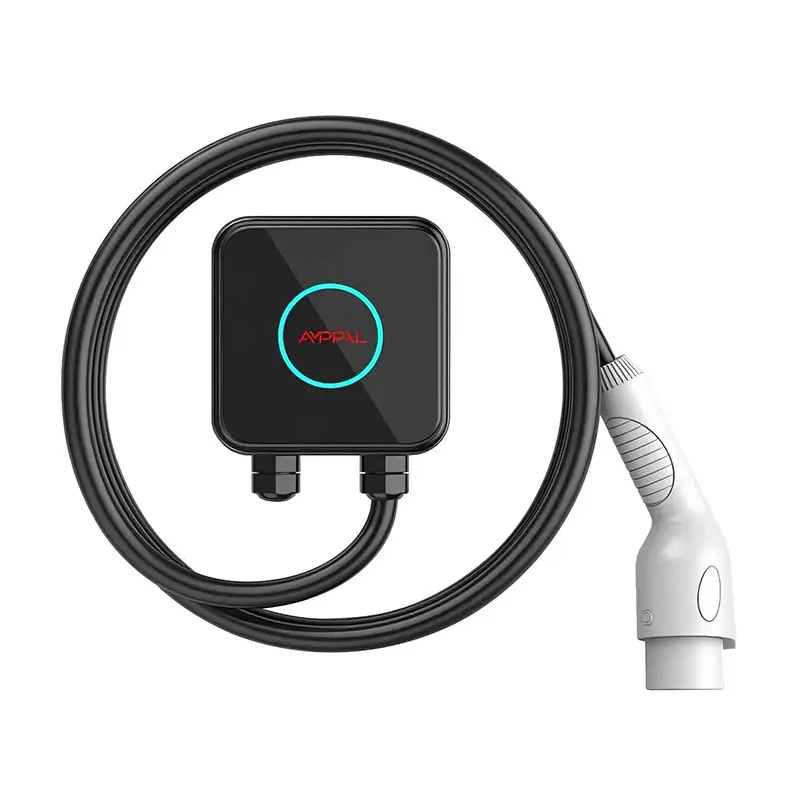

150 x 150 x 65 mm の箱は、分厚いハードカバーの小説や家庭用ルーターとほぼ同じサイズです。これは、AMPPAL 3.5kW Compact の本体全体、つまりその内部にあるすべてのコンポーネント、安全リレー、制御基板です。

市場に出回っているウォールボックスのほとんどは、この容積の 3 ～ 5 倍です。狭い地下室、給湯器の横、または幅 0.5 メートルの壁に、その違いによって充電器を設置できるかどうかが決まります。

私たちは、狭いコンドミニアムの駐車場、電気室のない古いアパート、階段の踊り場、さらには共用の中庭の壁など、他の人が無視しているスペースのためにこのユニットを構築しました。壁の自由幅が 150 mm であれば、この充電器を設置できるスペースがあります。

極度のコンパクトさが設置環境を変える理由

小さいサイズはスタイリングのコツではありません。 EV 充電器の設置の物理的計算が 4 つの方法で変更されます。

まずは取り付け高さ。奥行き 65 mm のユニットは壁からの突出量が少ないため、人の通行を妨げることなく通路に設置できます。地下室の階段の隣に、奥行き 120 mm のボックスが通路に突き出ている場所に設置できます。

第二に、既存のエンクロージャ内に収まります。イタリアとポーランドの請負業者は、コンパクトを既存の金属配電キャビネット内に設置し、新たな石材を使用することなく天候や破壊行為からコンパクトを保護しました。

3つ目はケーブルの配線です。ケーブルは壁の近くで出入りするため、表面電線管の配線はすっきりしており、必要な壁プラグは 2 つだけです。

4つ目は、重量です。約 1 kg の重量で、ユニットは 4 本のネジで石膏ボードまたはレンガに固定されます。スタッドを探したり、コンクリートに穴を開けたりする必要はありません。

こんなに小さい充電器の中には何が入っているのか

家庭およびオフィス充電用の 3.5kW コンパクト ウォールボックス AC EV 充電器は、IEC 61851-1:2017 に基づくモード 3 充電ステーションです。 AC を DC に変換するのではなく、その仕事は車内に残ります。その機能は、安全なハンドシェイクを管理することです。つまり、パイロット信号、リレー制御、アース導通チェック、および充電完了時または障害発生時の自動停止です。

トランスや DC パワーステージがないため、筐体は大幅に縮小されます。 3.5kW での熱負荷は中程度です。ハウジングは UL94 V-0 (難燃性) 定格の熱可塑性シェルであり、ファンなしでケース表面を通じて熱が放散されます。

IP54 は、ユニットがあらゆる方向からの塵や水の飛沫に耐えることを意味します。水没はしませんが、雨、結露、ホースでの掃除は容易に通過します。コントロールボードはこの価格では異例の標準で絶縁保護コーティングが施されているため、湿気の多い海岸沿いのガレージでも耐えられます。

技術仕様

この 150 mm 充電器が属する場所 (およびそうでない場所)

現実的な使用例は具体的であり、それらをわかりやすくリストします。

1) アパートの地下室にある狭いプライベートベイ、特に 2.2 メートルの通路に壁がない古いヨーロッパや東南アジアの建物。

2) 16A 単相電源の別荘および別荘。

3) 家主が設置面積を最小限に抑え、取り外し可能なユニットを希望する賃貸駐車場。

4) ガレージの壁はボイラー、軟水器、または工具キャビネットと共有されます。

5) フルサイズの機器を導入する前に、車両基地が安価なパイロット設置を実行している。

適さない場所: 22kW の三相車、三相電源しか利用できない場所 (このユニットは単相 220VAC のみ)、または昼間のより高速な充電が真のニーズである私道。

コンパクトが熱、埃、水にどう対処するか

3 つのエンジニアリングの選択により、屋外に隣接した小型サイズの作業が可能になります。

熱: 3.5kW での総散逸損失は全負荷時に 40W 未満にとどまります。ケースはヒートシンクとしても機能し、リブ付き内面が熱を外面に伝導し、負荷テストでは周囲温度 35 度で表面温度が 55 度未満であることが示されています。

粉塵と水: IP54 定格は、エポキシ ポッティングではなく、ケーブル シースをクランプするガスケット付きフロント カバーとケーブル グランドによって決まります。これにより、ユニットの保守性が維持されます。技術者は工場の工具を使わずにユニットを開け、リレーを交換し、閉じることができます。

認証と品質保証

AC モード 3 充電機器の管理規格である IEC 61851-1:2017 に準拠して CE マークが付けられ、テストされています。

ハウジングの材質は UL94 V-0 の可燃性評価を取得しています。ケースは炎に耐えることがありませんが、これは共有地下室では特に考慮すべき点です。

すべてのユニットは、接地導通、500V DC での絶縁抵抗、1.5kV での誘電耐性などの電気安全性テストに 100% 合格しています。

サンプルユニットは、当社の実験室で96時間の塩水噴霧テストと50万サイクルのリレー耐久テストを受けています。

受入検査では、コンタクタ、MCU、および電流センサーをバッチ証明書と照合してチェックします。不合格率はロットごとに記録されます。

この工場は、外部公認機関による監査を受け、AMPPAL ファミリの CE、TUV、CB、UL 認証を取得しています。

充電器の作り方 (8 ステップ)

当社の楽清工場 (「電化製品の首都」浙江省) での生産は、次のような決まった順序で行われます。

1) 自動はんだペースト検査を備えた SMT PCB アセンブリ。

2) 絶縁保護コーティングを適用し、硬化します。

3) リレー、センサー、MCU ボードが後部ハウジング半分に取り付けられています。

4) ケーブルグランドと 5m ケーブルが取り付けられ、トルク管理されています。

5) 模擬車両負荷による 230V での自動機能テスト。

6) 100% ハイポットおよびアース導通の安全性テスト。

7) 目視検査とシリアル番号のレーザーマーキング。

8) 取り付けキットとクイックスタート カードを同梱し、24 時間のバーンイン サンプル チェック後にパレットに積まれます。

FANUC (上海) と TRUMPF (ドイツ) パートナーから供給されるロボット支援ラインは、当社の大型ステーションの板金を処理します。 Compact は専用の AC ラインで動作します。年間の工場生産能力は100万台を超えます。

サイジングガイド: 3.5kW で十分ですか?

単刀直入に言うと、3.5kW は現代の基準からすると充電が遅いです。通勤車、プラグインハイブリッド車、20～40kWhの使用可能なバッテリーを搭載したシティEVなど、夜間駐車する車に適しています。

代替充電なしで毎日のドライブが約 150 km を超える場合は、購入しないでください。その場合、7kW コンパクトまたは 11kW/22kW ステーションが正直にお勧めします。

また、ご自宅に三相配線があり、車が 11kW を受け入れる場合もスキップしてください。ウォールボックスがボトルネックになります。

このユニットが適切である理由は、物理的に狭いスペース、アップグレードできない 16A の単相回路、または安価で目立たない充電器を必要とする二次資産です。

一般的なコンパクト充電器ではなく AMPPAL を選ぶ理由

Zhejiang Anfu New Energy Technology Co., Ltd. (2014 年設立、国家レベルの専門企業) からの工場直送 - 商社ではなくメーカーと取引しています。

標準リードタイムは 15 ～ 20 営業日です。サンプルは航空便で 3 ～ 5 営業日以内に発送されます。

OEM および ODM 歓迎: ロゴ、ケーブル長、プラグ タイプ (タイプ 1/タイプ 2/GB/T) および色は 100 個から選択可能。

文書パック: CE 宣言、IEC 61851-1 試験報告書、マニュアル、税関向け工場検査証明書。

UAE、サウジアラビア、ロシア、ドイツ、フランス、マレーシア、タイ、ベトナム、メキシコ、ブラジルを含む40カ国以上への輸出実績。 NEOM と Sime Darby はリファレンスパートナーです。

テスト用のMOQは1ユニットからです。 50 ユニットと 500 ユニットからのボリューム階層。

梱包と発送

各ユニットは、充電器、5m ケーブル、取り付けキット、マニュアルとともに重量約 1.6 kg の 210 x 210 x 120 mm のカートンで出荷されます。このボックスは宅配便に対応しているため、航空貨物の運賃が安くなります。40 個のユニットが 1 つの 0.1 m3 小包ベイに積み重ねられます。

海上輸送の場合、1,200 個のユニットが 24 個の収縮包装パレット上の 20 フィート コンテナに、それぞれ 50 カートンずつ積み込まれます。

取引条件: FOB 寧波または上海、ご要望に応じて EXW または CIF。事務手続きには商業送り状、パッキングリスト、CE 宣言および原産地証明書が含まれます。 L/CとD/Pを日常的に処理します。

アフターサポートと保証

製造上の欠陥に対する 2 年間の標準保証。労働力と返品送料はケースごとに合意されます。

スペアパーツ (リレー、コントロールボード、ケーブル) は 7 営業日以内に発送されます。ヨーロッパと中東向けの優先航空便。

無料のリモート診断: 障害 LED の写真またはビデオを送信すると、当社のエンジニアが 1 営業日以内に返信します。

ユーザーによるメンテナンスは簡単です。ケーブルの被覆に切れ目がないか確認し、壁のネジを締めて、年に 2 回ほこりを吹き飛ばします。

ドイツ、フランス、アラブ首長国連邦のディーラーには延長保証とオンサイトサービス契約が存在します。

インストールと使用上の注意

間違い: 背面の通気口をカバーした状態で、木製の壁に面一に取り付けます。右: 30 mm の空隙を残し、通気口を空けてください。IP54 は空気の流れを妨げず、水から保護します。

間違い: アダプターを介して充電器を家庭用コンセントに差し込む。右: アース導通チェックが設計どおりに機能するように、専用の 16A ブレーカー (タイプ A または B RCD、30 mA) に配線します。

間違い: 充電中に 5 メートルのケーブルをフックにしっかりと巻きつけます。右: セッション前に完全に解きます。コイル状のケーブルに負荷がかかると発熱し、サーマルカットアウトが作動する可能性があります。

間違い: 水平の雨に完全にさらされる取り付けです。右: カバーの下または駐車場に設置します。 IP54 はスプレーに耐えますが、数時間の降り続く雨には耐えられません。

間違い: コネクタを車が通る床に落としてしまいます。右: ピンが清潔で乾燥した状態に保たれるように、ガンをホルダーに保管します。

導入後のお客様の声

ワルシャワの不動産管理人は昨秋、1970年代のアパートの地下室に6台のユニットを設置した。幅 150 mm のおかげで、ヒューズ ボードと階段の間に充電器を収めることができました。フルサイズのステーションではその場所を占有することはできませんでした。彼のメモ: 最後のベイでは固定ケーブルが不足したため、2 番目のバッチには 7m のケーブルが用意されました。

ペナンの自動車ディーラーは、コンパクトをショールームのデモ充電器として使用しています。 「顧客は文庫本と並べて見ると、すぐにサイズがわかります」と彼は言います。小さな不満: LED リングは暗いショールームでは明るく、夜にテープで留めます。

バイエルン州のキャンピングカーの所有者は、16A 回路の庭の小屋でプラグイン ハイブリッドを充電しています。 1シーズン雨が降り、-8℃の霜が降りましたが、故障はありませんでした。彼は、2 年間の保証が試してみる勇気を与えてくれたと認めています。これはうまくいきましたが、電気技師なしでは行わないことをお勧めします。

よくある質問

Q: この 3.5kW 充電器は家庭用コンセントで動作しますか?

A: いいえ。RCD を備えた専用の 16A 回路に配線する必要があります。

Q: 3.5kW では 1 時間あたりどのくらいの航続距離が追加されますか?

A: 230V でおよそ 14 ～ 15 km。 30 kWh のバッテリーは約 8.5 時間で充電されます。

Q: 筐体は本当に難燃性ですか?

A: はい - UL94 V-0、プラスチックの最高の可燃性クラスです。

Q：屋外に設置できますか？

A: 屋根や避難所の下なら可能です。 IP54 は水しぶきや粉塵に対応しますが、継続的な水平雨には対応しません。

Q: すべての EV ブランドで動作しますか?

A: モード 3 AC 互換の EV は、注文したプラグの種類 (タイプ 1、タイプ 2、または GB/T) で動作します。

Q: なぜ 32A ではなく 16A だけなのでしょうか?

A: 150x150x65 mm の本体は 16A 向けに熱的に最適化されています。 7kW コンパクトは同じ設置面積で 32A をカバーします。

Q: 充電中に RCD がトリップした場合はどうなりますか?

A: 充電が停止し、障害 LED が表示されます。障害が解消された後にのみ再起動します。

Q：後から賃貸物件に移設することはできますか？

A: はい - 4 本のネジと標準の 16A 接続。電気技師が約 20 分で移動を行います。
