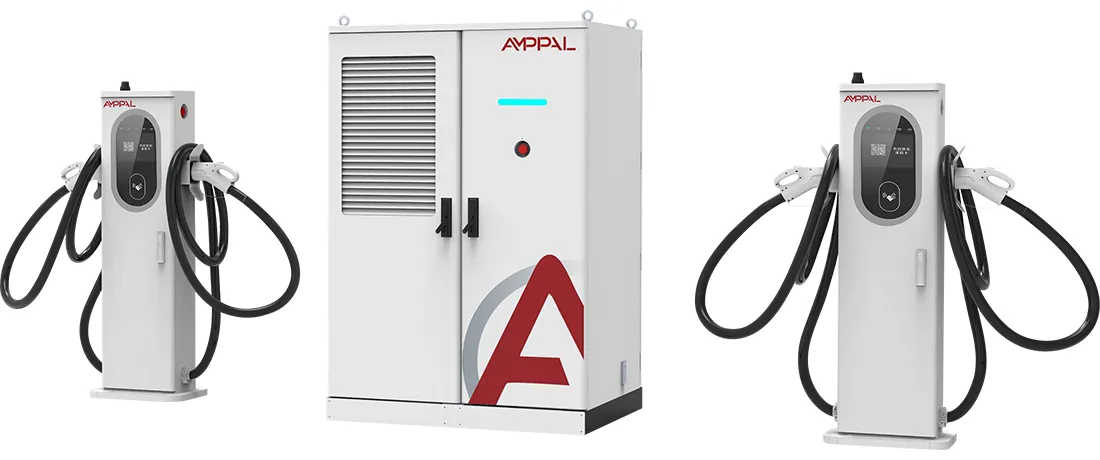

商用EVネットワーク用480kW液冷DC急速充電電源システム

480kW S2 スタックの簡単な説明

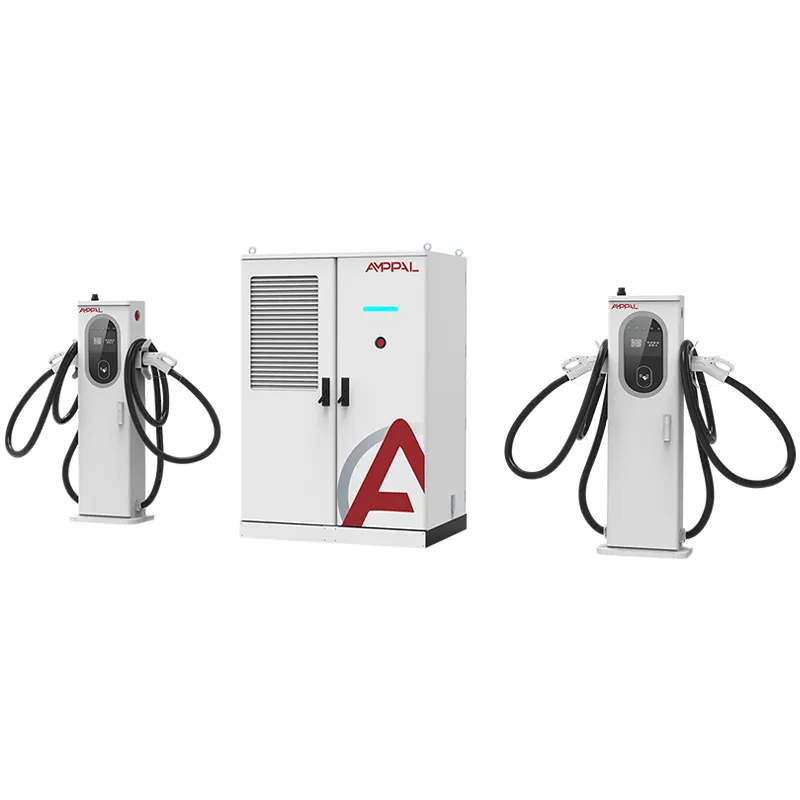

AF-DC-480-LC-S2 は 480kW の充電スタックで、意図的な選択が 1 つあります。すべての端子が 600A で液冷され、冷却ループが電源モジュールだけでなくケーブルとガンを通過します。 1850 x 1850 x 1000 mm のメイン キャビネットは、ドライバーが片手で持ち上げられるほどの薄さを保ったまま端子に電流を供給します。

物理学は容赦ない。銅を流れる 600A DC 電流には、約 240mm² の導体断面積が必要です。絶縁体で包まれたこのサイズの空冷ケーブルの重さは 1 メートルあたり約 7 ～ 8 kg で、ユーザーと戦うのに十分な硬さがあります。同じ電流を細いケーブルに流すと、銅線は数分以内に 90°C を超えます。

液体冷却はこのトレードオフを解消します。冷却剤はジャケット内を循環し、熱を熱源から運び去り、導体を実用的なサイズに縮小させます。その結果、ガンとケーブルのアセンブリは、600A で片手でプラグインできるほど軽量になりました。

600A 水冷ケーブルがサイトに与える影響

片手で操作できる人間工学: 液冷ガンとケーブルの重量は、同じ電流定格の空冷アセンブリよりも約 60% 軽量であり、これは 16 時間勤務の日には重要です。

600Aの連続電流でもケーブル温度は40℃近くに保たれるため、ゴム外皮が軟化したり、コネクタがクリープしたりせず、接触抵抗が安定します。

細いケーブルでより遠くまで到達: 5 メートルの液体ケーブルは非常に柔軟なので、2 番目のガンを使用せずに、1 つの端子が前面と背面の両方の充電ポートに機能します。

冷却ループは密閉されています。ターミナル内の小型ポンプとラジエーターが冷却剤を一定の流量で移動させます。チラー、水の補充、外部配管は必要ありません。

600A を維持することがポイントです。空冷式ガンは最大電流の 15 ～ 20 分後に出力を下げる必要がありますが、リキッド ターミナルは車両が要求する限り 600A を保持します。

背後にある 480kW のプールにより、2 台の 800V トラックまたは 3 台のセダンがお互いに電力を供給することなく同時に電力を供給できます。

技術仕様

S2 に注目すべき 5 つのサイト プロファイル

プレミアム EV オーナーがハンドルの重量とケーブルの硬さによって設置場所を判断するフラッグシップ ハイウェイ充電器。

600A を 30 ～ 60 分間供給する 800V アーキテクチャの電気バンおよびトラック用のデポレーン。

熱ディレーティングを行わずに連続した高速セッションを維持する必要があるコリドー サイト。

長くて硬い空冷ケーブルが隣接するベイをブロックするタイトな都市パッド。

オペレーターが高齢のドライバーのためにケーブルの重量を可能な限り最小限に抑えることを望んでいるステーションを展示します。

水冷ケーブルループの内側

ループは端子内部から始まります。DC ポンプがケーブル ジャケットの全長に渡るホースを通して冷却剤を押し出し、コネクタのコンタクト ブロックを包み込み、小型の空冷ラジエーターに戻ります。流量と入口温度が監視され、充電中だけでなく、端末が接続されているときはいつでもポンプが作動します。

熱は発生した場所から除去されます。 600A コンタクト ブロック、ケーブル導体、ハンドルはすべてループ内に収まっているため、50°C の日でも約 45°C を超えるものはありません。対照的に、空冷は熱をケーブルジャケットに放出し、すでに高温になっている可能性のある周囲の空気に依存します。

ループは密閉されており、冷却剤は非導電性の誘電性流体であるため、水や腐食経路がなく、-25°C まで凍結する危険性がありません。 AMPPAL は流体とホースの定格を指定し、回路は梱包前に工場で圧力テストされます。

ペーパートレイル: 証明書とテストレポート

AF-DC-480-LC-S2 は CE、TUV、CB、CCC、および UL 認証に準拠しており、液冷ガンには独自のコネクタ認証が付いています。

冷却剤回路は 2 倍の動作圧力で圧力テストされ、ホース アセンブリは 20,000 サイクルの屈曲テストでサンプリングされます。

DC1000Vでの絶縁抵抗とアース導通を各ユニットごとにチェックします。

熱検証は、ケーブル、ガン、コネクターにプローブを使用して、ロードバンクで 600A を 8 時間連続実行します。

IEC 60529 に基づく IP54 および IEC 61000-4-5 に基づくサージ耐性は、バッチ テスト記録の一部です。

テストレポートは、税関、保険、グリッド事務処理用のバッチに同梱されています。

S2 キャビネットの 8 つの製造ステップ

エンクロージャーパネルはTRUMPFマシンでレーザーカットされ、CNC成形されます。

キャビネットは屋外用粉体塗装仕上げです。

電源モジュールは専用の DC ライン上に組み立てられます。

液冷ガンとケーブルは、密封された冷却剤が充填された別個のクリーン ベンチ上に構築されます。

バスバーと大電流ハーネスは、トルク制御されたツールを使用して取り付けられます。

ファナックのロボットがモジュールを配置し、配線後に冷媒ループの圧力テストが行​​われます。

ファームウェアと OCPP プロファイルがフラッシュされ、バックエンドに合わせられます。

最終検査と梱包に先立って、480kW で 48 時間のロードバンクのバーンインが行われます。

600Aの価値はあるのか？率直な答え

サイトが実際に 600A を負荷する場合、つまり 800V トラック、高級セダン、または連続した高速セッションが行われる廊下などの場合は、S2 を購入してください。これが、液体ケーブル ハードウェアの元が取れる唯一の条件です。通常、使用だけで 12 ～ 18 か月以内に元が取れます。

交通量が 250A 未満の 400V 車の場合は購入しないでください。空冷の 480kW ユニットや混合端子 S1 の方がコストは安くなりますし、600A を目にすることのない 600A の液体ガンはメンテナンスが必要な贅沢です。チームが 6 か月ごとに 15 分間の冷却液チェックを実行できない場合は、購入しないでください。

まだ S1 と S2 を比較検討している場合は、S1 では空冷端末が利用可能である一方、S2 では空冷端末が利用できないことを思い出してください。サイトがすべてプレミアムであると判断した場合、S2 は長期的に見てよりクリーンな答えです。

AMPPAL から S2 を購入する 5 つの具体的な理由

480kWのS2は、サウジアラビアのNEOMグリーン水素プロジェクトに500台の水冷ユニットを供給したのと同じ楽清工場で製造されている。

在庫構成の場合、リードタイムは 15 ～ 20 営業日、MOQ は 1 ユニットです。

完全な証明書パックとリキッド ケーブル仕様シートはユニットに同梱されています。

AMPPAL 独自の運用ネットワーク内に 200 以上のステーションがあるため、現場での故障データが設計にフィードバックされます。

プロジェクト期間中、指定されたエンジニアによる EXW、FOB 寧波、または CIF の価格設定。

S2 の発送方法: 木箱とコンテナへの積み込み

S2 メイン キャビネットのサイズは 1850 x 1850 x 1000 mm で、上積みに適した強化合板の箱に入れて出荷されます。各水冷ターミナルは、冷却剤ループが事前に充填され密閉された、発泡体で裏打ちされた専用のボックス内で移動します。

2 つのターミナルを備えた 1 つの S2 が標準の 40 フィート コンテナ レイアウトです。クレートはフロア レールにボルトで固定され、端子ボックスはその横にストラップで固定されています。 1セットあたりの総重量はおよそ1300〜1500kgです。

出荷書類: コマーシャルインボイス、パッキングリスト、船荷証券、原産地証明書、バッチテストレポート。 EXW、FOB 寧波、または CIF を見積もります。

クーラントのメンテナンスは保証パッケージの一部です

2 年間の保証は、スタック、端子、モジュール、および密閉された冷却回路を対象としています。

クーラント補充キットとホース クランプは 3 ～ 5 営業日以内に発送されます。工場が液体の仕様を公開しているため、現地で調達できます。

四半期ごとのリモートチェックでは、フラグポンプが早期に摩耗する冷却水温度の傾向をカバーします。

6 か月のサービス チェックリスト (冷却液レベル、ホース クランプ、コネクタの摩耗) は 5 か国語で提供されます。

専用の WhatsApp チャネルは、シリアル番号を知っているアフターセールス エンジニアにつながります。

水冷ガンの取り扱い: 間違ったものと正しいもの

間違い: ループ内で水道水または一般的な冷却剤を使用します。右: AMPPAL が指定する誘電性流体のみを使用してください。ポンプのシールとホースの定格はそれに依存します。

間違い: セッション間で液体ケーブルを地面にしっかりと巻きます。右: 平らに置くか、付属のフックに掛けます。コイルがきついとインナーホースがよじれます。

間違い: プラグを抜くと端末が自然に冷えると仮定します。右: ガンがドッキングされるとポンプが停止します。熱が浸入するのを避けるため、次のプラグインまで端末を日陰に置いてください。

誤: 摩耗した液体ガンを在庫の空冷ユニットと交換する。右: S2 ターミナル ベイは液体ガン用に配線され、冷却されています。適合する 600A ユニットを使用してください。

間違い: ループが密閉されているため、6 か月チェックをスキップします。右: レベル、クランプ、コネクタの摩耗を確認します。故障したポンプは、溶けたコネクタよりも交換する方がはるかに安価です。

6 か月間の 600A サービス後のオペレーターからのフィードバック

オランダの廊下オペレーターは、2025 年 8 月からサービス プラザで 2 台の S2 を走らせました。充電ポイントのオペレーターは、周囲温度 28 °C で 40 分間の 600A セッション後のガン ケーブルの温度を 42 °C で測定し、ドライバーはハンドルが軽いとコメントしました。彼らの不満は、パッドのメンテナンス中に端子台を持ち上げるのが重いということです。

NACS の互換性をテストしている米国のサイト開発者は、5 メートルの液体ケーブルがトラックの位置を変更することなくピックアップの後部ポートに到達したと述べました。これは 600A ガンでは予想外でした。彼らは予備部品のリードタイムを主なリスクとしてフラグを立て、スタックとともに予備の端子を 1 台注文しました。

大型トラックを運行するオーストラリアの倉庫では、S2 を 3 時間の時間枠で 600A のフル出力で押しました。熱データは保持されていましたが、現場エンジニアはより長いホースを望んでいました。 AMPPAL は現在、7 メートルの液体ケーブルをカスタム品目として提供しています。

600A 液体ケーブルに関するよくある質問

Q: 600A は水冷でのみ実用的なのはなぜですか?

A: 600A では、銅損はケーブル 100 メートルあたり約 25kW に達し、空気は手持ち式ガンからその熱を運び出すことができません。

Q: 銃の重さはどのくらいですか?

A: フル液体アセンブリは同等の空冷アセンブリより約 60% 軽く、片手で使用できるほど軽いです。

Q: 冷却液の交換は必要ですか?

A: 2 年ごと、または 40,000 セッションのいずれか早い方。工場では詰め替えキットを提供しています。

Q: ポンプが故障した場合はどうなりますか?

A: 端末は安全レベルまで出力を下げ、OCPP 経由で障害を報告します。ポンプは現場で交換可能な部品です。

Q: S2 は 2 台の 800V トラックを同時に充電できますか?

A: はい、480kW プールはターミナル間で分割され、各 600A レーンはプール制限まで要求したものを取得します。

Q: ケーブルは背面ポートに十分な長さですか?

A: 標準は5メートルですが、特注で7メートルも可能です。

Q: 寒さは冷却剤に影響しますか?

A: いいえ。誘電性流体の定格温度は -25°C で、ループは密閉されているため、凍結の危険はありません。

Q: リードタイムはどれくらいですか?

A: 確認と入金後の在庫構成には 15 ～ 20 営業日かかります。
