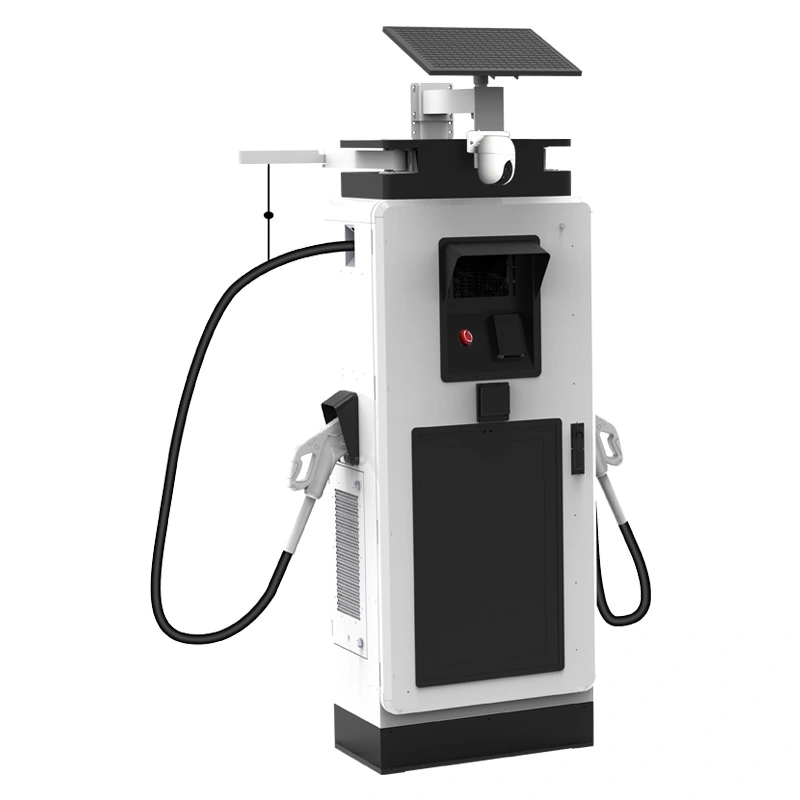

デジタルディスプレイ付き公共駅用120kW商用DC EV充電器

480V パネル用に構築: 北米の商業サイト向けの 120kW 充電器

北米の商業ビルは 480V 三相に配線されており、その事実を無視した充電器では、誰も予算を組めない変圧器のコストが発生します。 AF-DC-120-Y-B-M-4-H は、45 ～ 65Hz で AC480V±10% を直接供給するため、米国およびカナダのほとんどの小売、産業、および混合用途の現場では、降圧変圧器を追加することなく、既存のパネルから電力を供給できます。

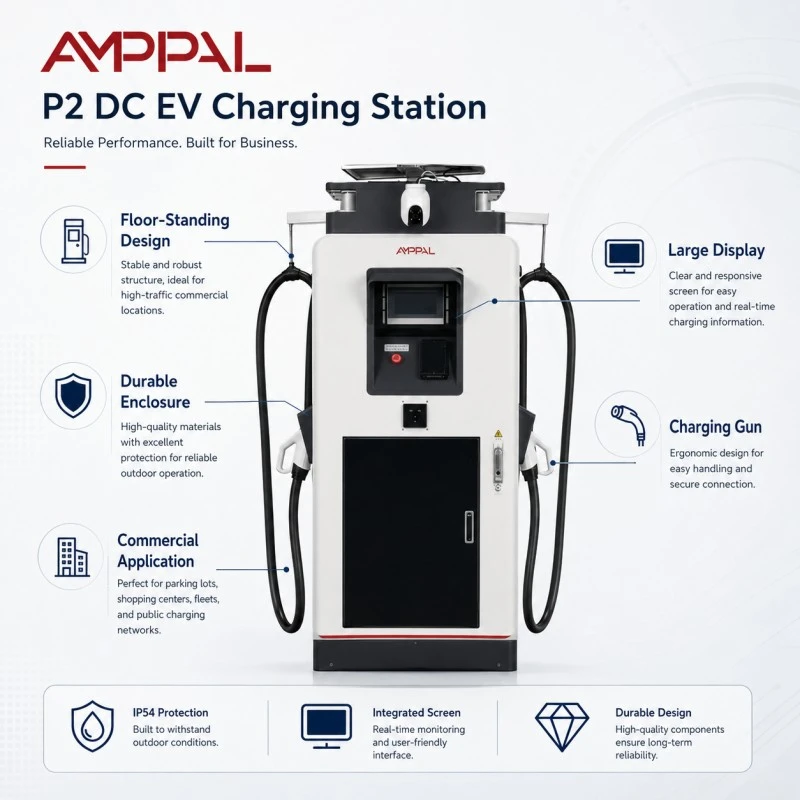

また、騒音の上限を 60dB (一般的な DC キャビネットより約 5dB 低い) に抑えます。これは、敷地境界線、アパートに隣接する敷地、一晩中稼働する商業地区などで問題となります。フェイシア上の 32 インチ 1920 × 1080 ディスプレイはメディアやブランド コンテンツを処理しますが、電気的なストーリーがこのモデルの特徴です。

ピーク効率は 95% に達し、エンクロージャは IP54 で、CCS1 出力は 0 ～ 250A をカバーします。これは 120kW のマシンで、サービスの入り口で簡単に「はい」と答えることができ、時間の経過とともにディスプレイによって設置費用の一部が支払われます。

敷地境界線では 480V 入力と 60 dB の天井が重要な理由

降圧変圧器は不要です。480V サービスはユニットに直接電力を供給するため、コスト、床面積、追加の変換ステージによる損失を節約できます。

45 ～ 65Hz の広い周波数入力は、建設段階で弱い電力網や発電機の電力に耐えることができ、電力供給が不安定な現場では大きな利点となります。

通常の会話程度の 60dB の上限により、隣人や夜勤スタッフが快適に過ごせます。

ファンの速度は、プラグインによる全速力で動作するのではなく、負荷と温度に従うため、24 時間サイクルにわたって騒音と無駄なエネルギーの両方が削減されます。

熱ディレーティングにより、電子機器は 50°C の熱から保護されますが、通常の状態では 120kW 定格が維持されます。

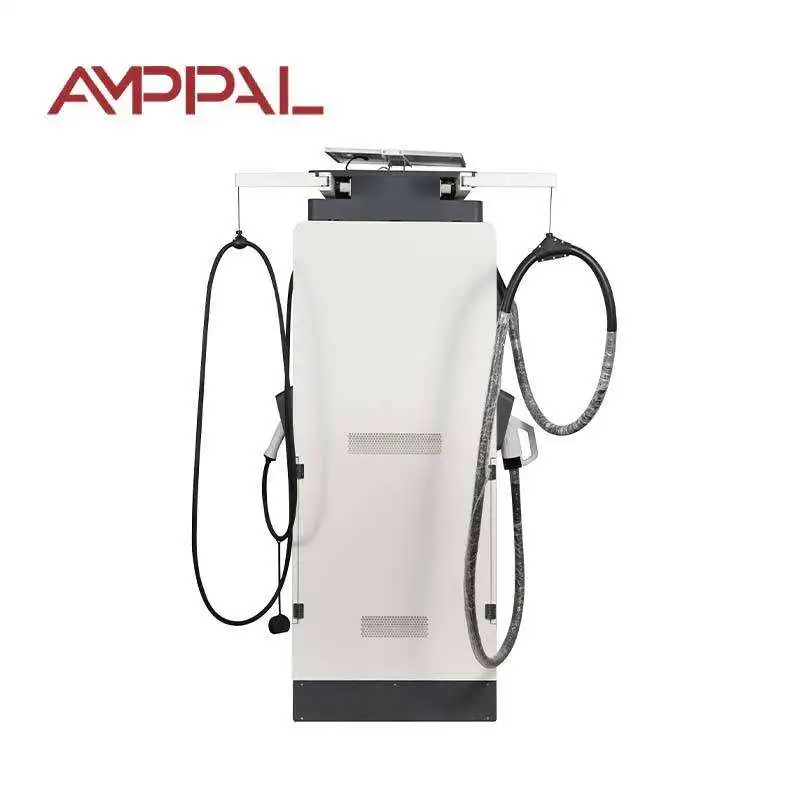

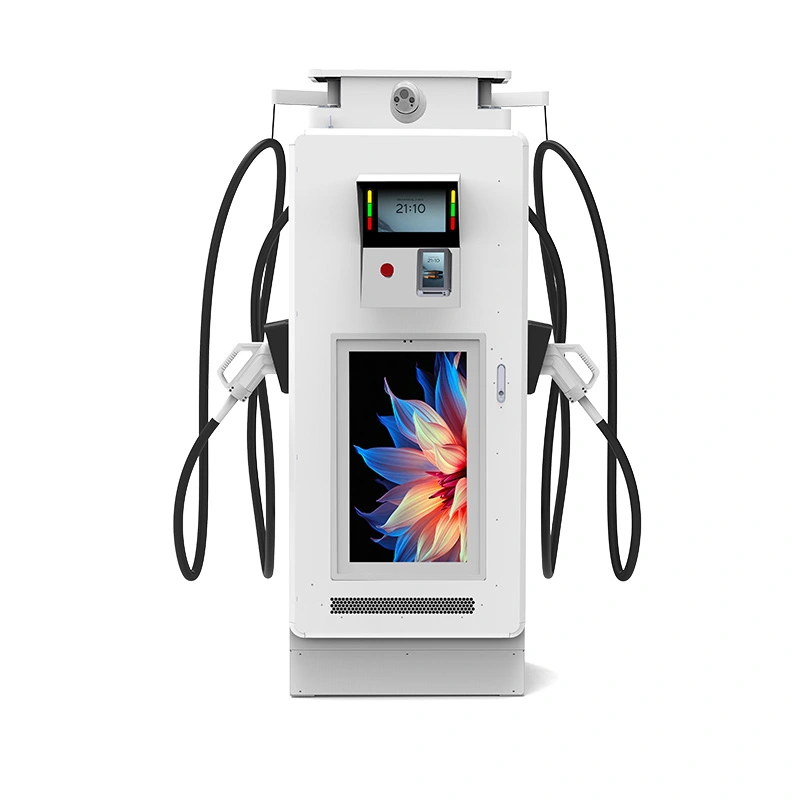

32 インチのディスプレイは、同じリモート コンテンツ ポータルを通じて、広告、放送局情報、ブランド ループといったメディアの役割を果たします。

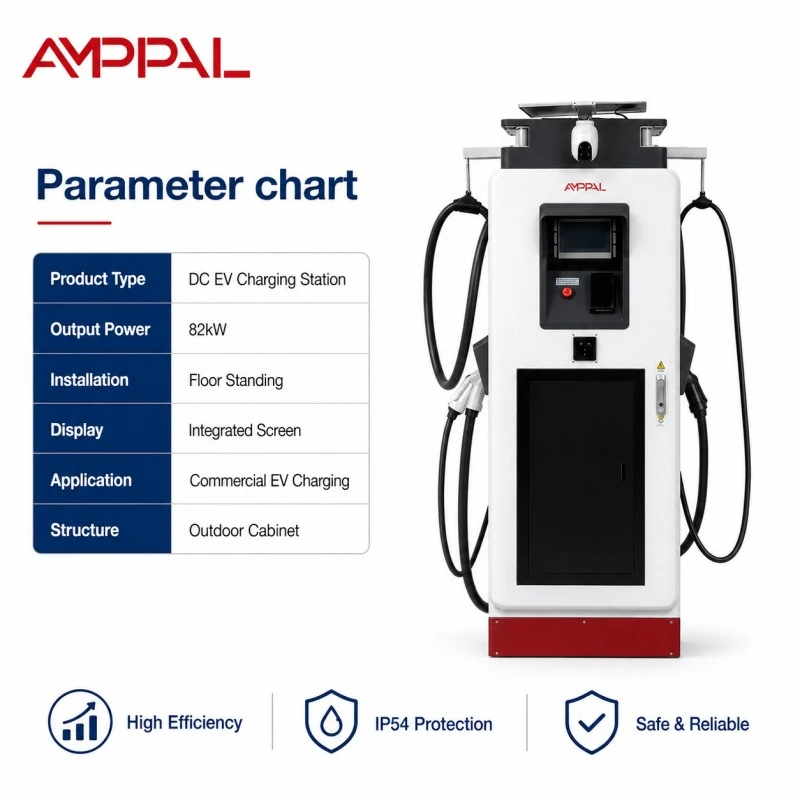

技術仕様

AF-DC-120-Y-B-M-4-H の工場出荷時の仕様。

騒々しい視認性と静かな夜の両方が必要な現場

複合用途の開発: 通りレベルで小売り、その上にアパートメントが設置されています。充電器は騒音の苦情を引き起こすことなく一晩中稼働します。

米国とカナダの小売チェーン: 480V パネルはすでに現場にあるため、ユニットは既存のサービスに組み込まれます。

オフィスおよびホテルの駐車場: 120kW で 20 ～ 40 分間のセッションで、営業日を通して駐車場を稼働させることができます。

住宅街に近い市営地: 薄暗いスクリーンと 60dB の天井により、夜間のセッションでも近隣に優しいサイトを維持します。

産業用 480V サービスのフリート デポ: 1 つのパネルで充電器と既存の店舗設備​​に電力を供給します。

コンベンション センターやイベント会場: ディスプレイにはショー中にスポンサーのメッセージが表示され、120kW の出力でセッション間で車の向きを変えます。

機械がどのようにして 480V を DC に変換するのか — ハム音なし

入力段は三相 AC480V を整流して中間 DC バスに送り、その後、高周波コンバーターが電力を車両が要求する電圧まで降圧します。この入力電圧でユニットが 95% のピーク効率を維持できるのは、ワイドバンドギャップのスイッチング モジュールのおかげですが、これは思ったよりも難しく、入力電圧が高くなるとスイッチング マージンが狭くなります。

ノイズの話は変換ではなく冷却に関するものです。ファンは温度制御されており、ほとんどの場合部分的な速度で動作します。継続的な重い負荷のみがフル回転数に達します。これが、60dB ユニットと、このクラスで一般的な 65dB キャビネットとの実質的な違いです。

OCPP 1.6/2.0 はセッション データ、リモート診断、およびファームウェアのアップデートを伝送し、ディスプレイは独自のコンテンツ フィードを実行します。両方のシステムがバックエンドの 1 つのステーション レコードにレポートします。

60 dB の主張と電気安全マークを裏付けるテスト

音圧は全負荷状態でキャビネットから 1 メートルの距離で測定され、単体テスト レポートに記録されるため、60dB という数値はパンフレットの推測ではなく検証可能です。

CE および TUV の型式承認はユニット全体をカバーします。 UL および CB の電気レポートはエクスポート ファイルとして利用できます。

エンクロージャとディスプレイベゼルシールに対する96時間の塩水噴霧テスト。

45 ～ 65Hz 帯域全体にわたる AC480V 入力段の絶縁およびサージ テスト。

48 時間の全負荷バーンインにより、ノイズ、温度、電気的測定値がシリアル番号と照合して記録されます。

モジュールの定格温度は -30°C ～ +55°C です。ユニット全体は -25°C ～ +50°C で仕様化されています。

コイルからクレートまで: 480V 対応キャビネットの作成

ステップ 1. スチール コイルはファナックのラインでレーザー切断され、ロボット溶接されます。

ステップ 2. TRUMPF プレスブレーキでパネルを形成します。パウダーコートと硬化が続きます。

ステップ 3. 480V 入力段 (コンタクタとサージアレスタ) は、トルク制御を備えた AC ラインに配線されます。

ステップ 4. 整流器モジュールとディスプレイサブアセンブリを DC ラインに取り付けます。

ステップ 5. 冷却アセンブリ、ファン、ダクト、温度センサーが取り付けられ、密閉されます。

ステップ 6. 120kW での全負荷テストでは、ユニットごとの効率、力率、ノイズを記録します。

ステップ 7. 48 時間のバーンイン サイクルで、充電セッションと画面再生が同時に行われます。

ステップ 8. 最終検査と梱包。同工場は2024年までに100万台以上を出荷した。

玄関に合わせた120kW表示器

サイトが 480V 商用サービスを利用している北米、または 480V 三相を実行している市場にある場合は、このユニットの仕様を指定してください。 120kW は実用的なミドルクラスです。160kW 以上のキャビネットのフィーダー需要なしで、ほとんどの乗用車 EV を 25 ～ 45 分でフル充電できます。また、電気設備を複雑にすることなく、画面を通じて 2 番目の収益源も得られます。

208V または 230/400V サービスのみを提供するサイトには購入しないでください。この入力バリアントは 480V に固定されており、変圧器を追加するとすべてが無効になります。ご使用のグリッドの場合は 380V バリアントについてお問い合わせください。

また、前庭の真上に寝室がある敷地の場合は、現実的に予算を立てましょう。夜間の屋内では 60dB でさえ聞こえます。隣人が最初の苦情を提出する前に、防音壁や夜間の電力制限スケジュールを計画してください。

AMPPAL が提供するもので地元の代理店が提供しないもの

Yueqing からの工場直接価格。見積パッケージには CE、TUV、UL、CB 証明書が含まれています。

図面承認後、15 ～ 20 営業日で納品。 1つのコンテナからのMOQ。

OEM/ODM: キャビネットとディスプレイの起動画面にブランドを表示します。

当社は 200 以上のステーションを自社で運用しているため、現場からのエンジニアリング フィードバックが設計に反映されます。

2 年間の保証があり、スペアのパネルとモジュールは 5 営業日以内に相互発送されます。

米国の現場向けの 120kW ユニットの梱包と発送

キャビネットは、1800 × 750 × 690 mm の本体サイズに合わせたスチールフレームの木箱に入れて直立した状態で出荷されます。ディスプレイはフォームと合板で覆われており、CCS1 アセンブリはパッド入りの内箱に収まっています。

クレートにはフォークポケットと 4 つのリフティングポイントが付いています。クレート計画は見積書と一緒に発行されるため、貨物運送業者は港から現場までのトラックの計画を立てることができます。ユニットは常に直立して移動するため、内部バスバーとディスプレイシールが無傷に保たれます。

条件は、米国またはカナダの港までの FOB 寧波または CIF です。請求書、梱包リスト、船荷証券、原産地証明書、およびテストレポートは、積み込みから 3 営業日以内に発行されます。

ユニット到着後の保証、スペア、サポート

モジュール、コントローラー、ディスプレイ、冷却をカバーする 2 年間の標準保証。

予備の電源モジュールとパネルを在庫。 5営業日以内にクロスシップ交換を行ってください。

障害、ファームウェア、ファンの動作に関するリモート OCPP 診断。

初めて設置する方向けにビデオ通話によるコミッショニングサポートを提供します。

フィルター、ファン、トルクのチェックを網羅した四半期ごとのメンテナンス チェックリスト。

480V サイトおよび混合用途の近隣の設置に関する注意事項

間違い: 208V パネルからユニットに電力を供給し、フルパワーを期待しています。右：引込口には三相AC480V±10%を供給します。

間違い: ユニットが 50Hz 専用であると仮定しています。右: 45 ～ 65 Hz に対応しますが、通電する前に銘板でローカル周波数を確認してください。

間違い: ファンが角を向くようにキャビネットを壁に寄せて置きます。右: ファン制御が設計どおりに機能するように、設置マニュアルに示されているクリアランスを維持してください。

間違い: 暑い日の後にファンを強制的に高速回転させます。右: コントローラーで速度を下げます。強制的な速度は電力を無駄にし、ノイズを追加するだけです。

間違い: 共有サービスの位相バランスを無視します。右: 試運転前に電気技師に 3 相にわたる負荷を確認してもらいます。

デシベルを気にするオペレーターからのフィードバック

米国テキサス州ヒューストンの請負業者は、2025 年初頭に小売プラザに 2 台のユニットを設置しました。不動産管理者の主な懸念は、隣の集合住宅からの騒音でした。 3 か月後に記録された唯一の苦情は午後 11 時の画面の明るさでしたが、同じ週に夜のスケジュールで修正されました。それ以来、充電側はサービスコールを必要としません。

カナダのトロントにあるショッピング センターのオーナーは、モールの 480 V パネルからユニットに電力を供給し、変圧器のコストを完全に節約しました。電気技師は試運転時に位相負荷を確認しました。唯一の不満は、充電側は 8 か月間問題なく動作しているのに、表示テンプレートの学習に時間がかかったということです。

米国シアトルの開発業者は、小売テナントが広告スクリーンを希望していた雑用ガレージにユニットを設置しました。テナントは、騒音調査で 60dB の上限が維持されたと報告しており、現在、さらに 2 つの物件のユニットを計画しています。小さな不満は、CCS1 ケーブルが冬の寒さで予想より硬く感じることです。これはケーブル ジャケットの問題であり、充電器の故障ではありません。

FAQ: 480V 入力、ノイズ制限、および 120kW 出力

Q: このユニットは 380V 欧州電源で動作しますか?

A: いいえ、このバリアントは AC480V±10% に固定されています。グリッドが 230/400V の場合は、380V バージョンをお問い合わせください。

Q: 60dB とは実際どのくらいの音量ですか?

A: 通常の会話程度のレベルです。全負荷状態でキャビネットから 1 メートルの距離で測定したものです。

Q：夜になると騒音がひどくなりますか？

A: 負荷と熱が必要な場合のみ。ファンの速度は時計ではなく温度に従います。

Q: 480V で 120kW ユニットに必要なフィーダーのサイズはどれですか?

A: マージン前の全負荷で各相約 150A。エンジニアは、突入および将来の追加に備えて余裕のあるブレーカーのサイズを決定する必要があります。

Q: 32 インチの画面では騒音が大きくなりますか?

A: いいえ、パネルは受動的に冷却され、いつでも完全に静かになります。

Q: 変圧器は必要ですか?

A: 設置場所が 480V 三相の場合はそうではありません。ユニットはそのようなサービスに直接接続するように設計されています。

Q: 保証の範囲は何ですか?

A: パワーステージ、ディスプレイ、冷却システムをカバーする標準 2 年間です。

Q: カナダに設置できますか?

A: はい、480V が標準であり、認定書類はユニットに同梱されています。
